诺基亚X5拆机图解
来源：未知日期：2018-11-29 12:35 浏览：
诺基亚手机一向在做工上十分扎实，而这款主打低价高性价比的诺基亚X5内部做工又会如何呢？今天小编将通过诺基亚X5拆机图解，带大家全面了解一番。
拆机所需工具：
热风枪、吸盘、螺丝刀、镊子、撬棒、卡针等。

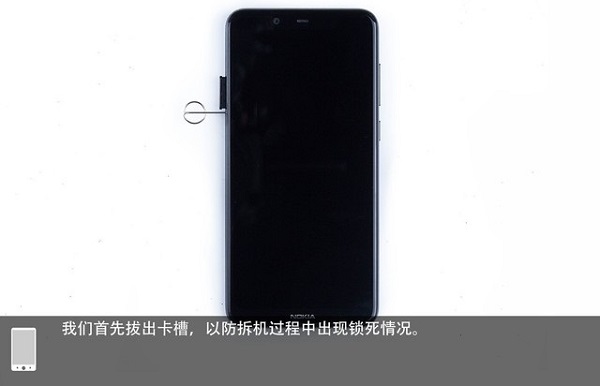

第一步：首先将诺基亚X5关机，然后使用卡针将侧面的SIM卡托取下，以防拆机过程中出现锁死的情况。
出于成本考虑，诺基亚X5的卡槽并非常见的金属材质，而是比较一般的塑料卡槽，支持Micro SD卡扩展。

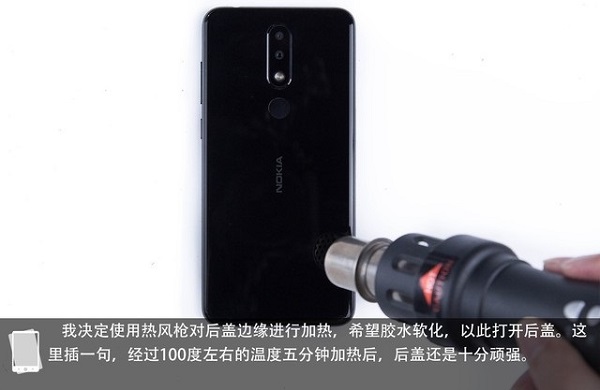

第二步：分离后盖。诺基亚X5采用玻璃机身设计，后壳通过卡扣和胶粘固定，大多数千元机后盖都可以通过吸盘轻松分离，而诺基亚X5玻璃后盖拆解难度大，需要使用热风枪对后盖边缘加热软化胶粘。

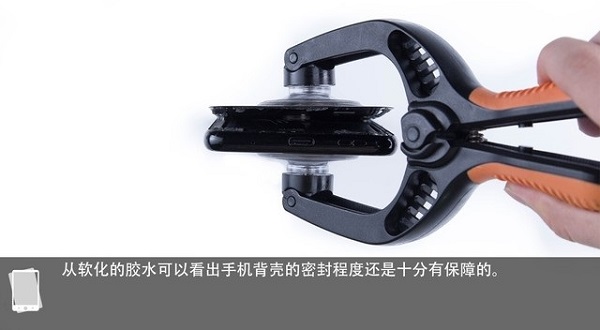

软化胶粘之后，还需要借助吸盘才能分离后盖。
可以说，诺基亚X5后盖是目前国产千元机中最难拆的机型，防水密封性很强，这后盖做工在千元机中无疑是非常优秀的。

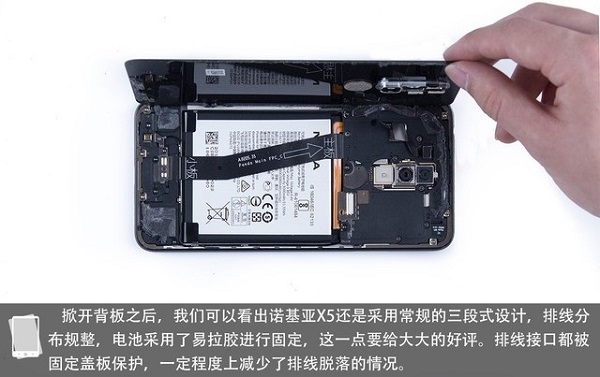

打开后盖之后，就可以看到诺基亚X6内部结构了，内部采用了常规的三段式设计，内部布局整齐，电池采用易拉胶固定，排线接口都被盖板保护，初看细节到位。

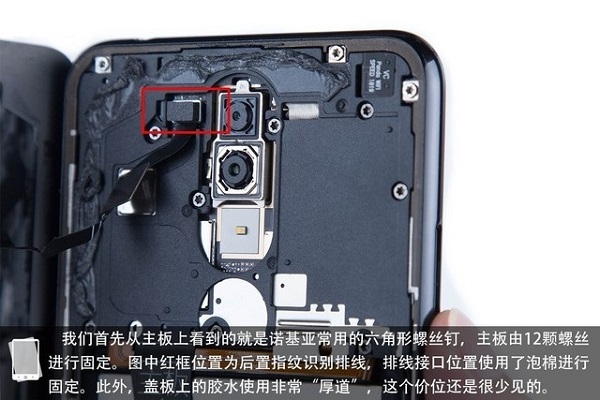

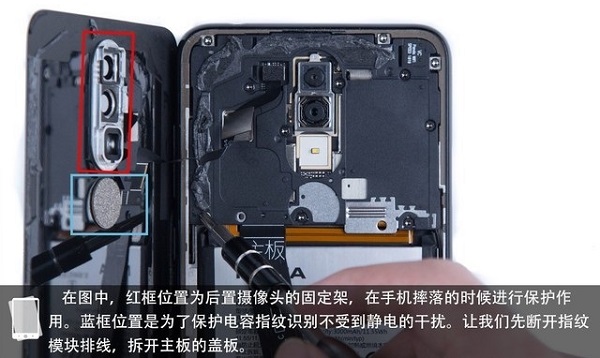

由于诺基亚X5采用后置指纹设计，因此要彻底分离后盖还需要断开指纹排线，之后就可以彻底分离了，以下是操作图解。

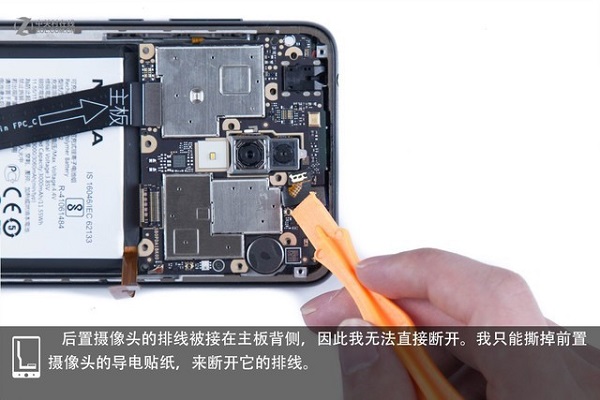

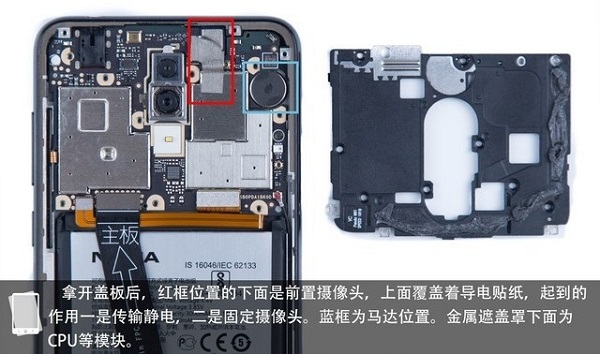

第三步：摄像头与主板拆解。打开盖版后红框位置的下面是前置摄像头，上面覆盖着导电贴纸，起到的作用一是传输静电，二是固定摄像头。

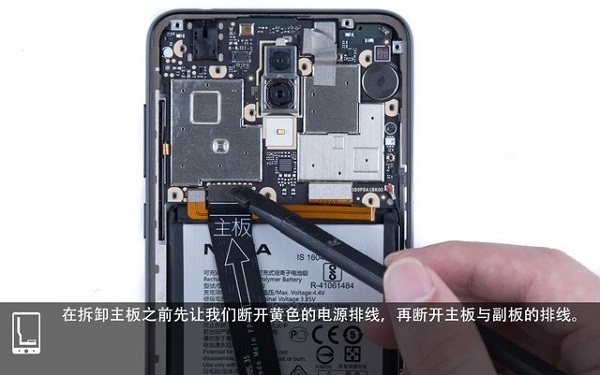

在拆卸主板之前，让我们断开黄色的电源排线，再断开主板与副板的排线。

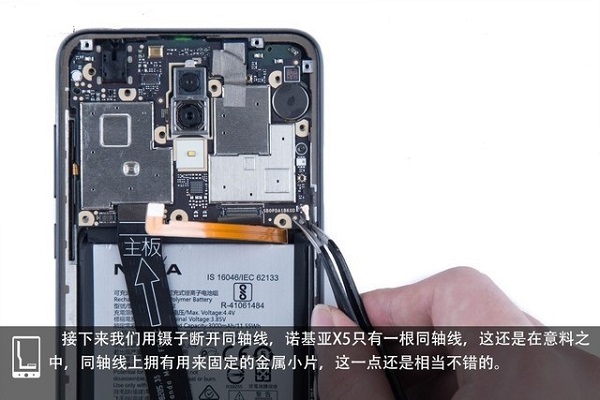

接下来使用镊子断开同轴线。诺基亚X5只有一根同轴线。
再接下来就可以取下诺基亚X5前置摄像头了，规格为800万像素。

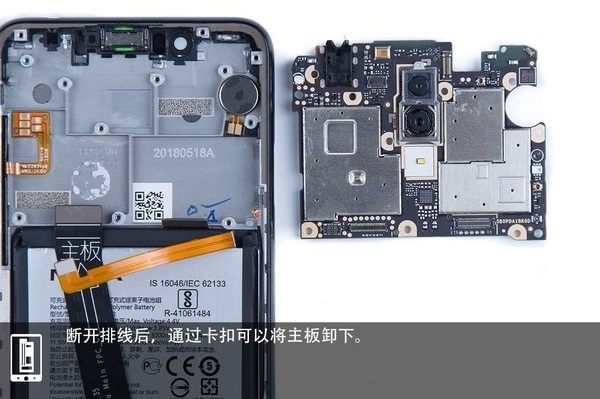

断开排线后通过卡扣就可以将主板拆卸下来了。

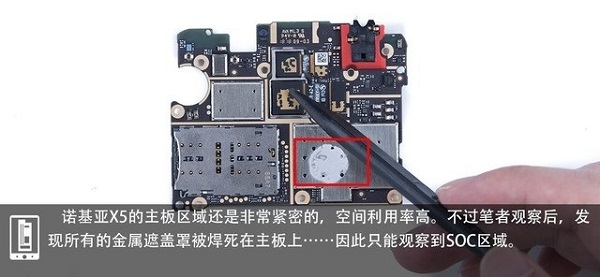

从拆卸下来的主板来看，诺基亚X5的主板区域非常紧密，空间利用率很高。不过，主板上的所有金属屏蔽罩直接被焊焊死在主板上，因此无法看到内部芯片的型号，除非暴力拆解（很难还原）。

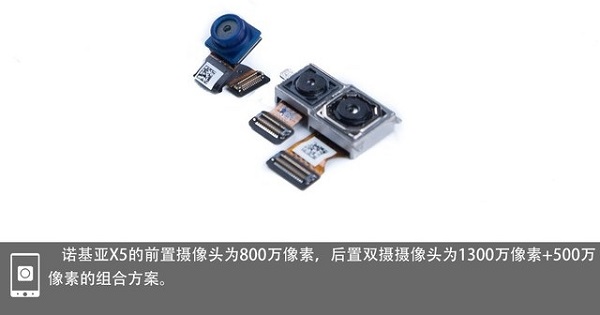

主板拆下来之后背部的后置双摄像头就可以轻松取下了，其规格为后置1300万+500万双摄组合。

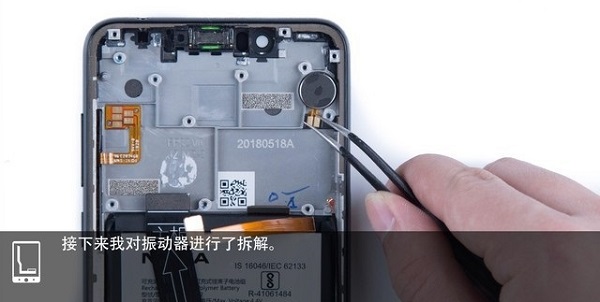

接下来是振动小模块拆解，很简单，直接上图。

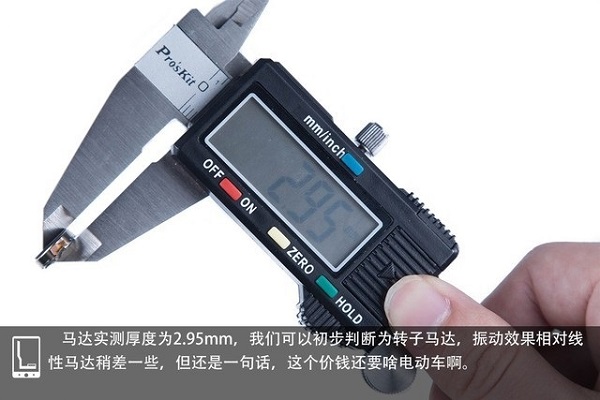

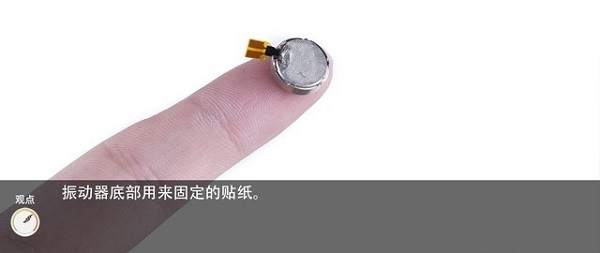

振动马达实测厚度为2.95mm，可以初步判断为转子马达，振动效果相对线性马达稍差一些。

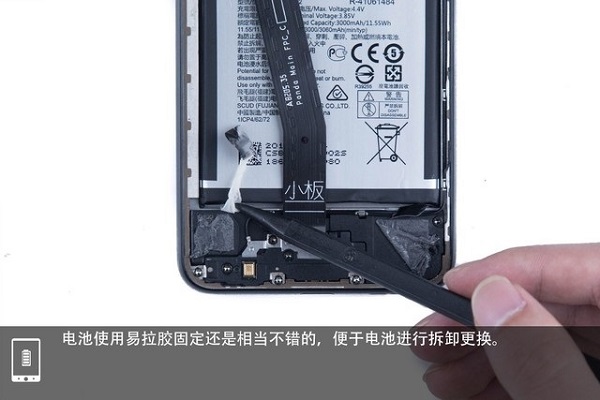

第四步：电池拆解。诺基亚X5内部电池并没有直接用胶粘死，而是使用易拉胶固定还是相当不错的，便于电池进行拆卸更换。

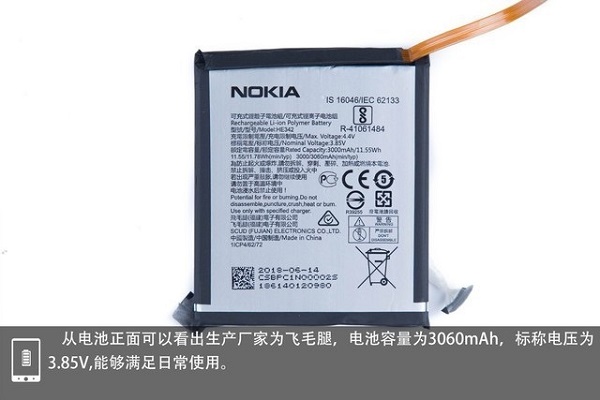

从拆卸的电池来看，生成厂家为知名的飞毛腿，电池容量为3060mAh，电压为3.85V，能够满足日常使用需求。

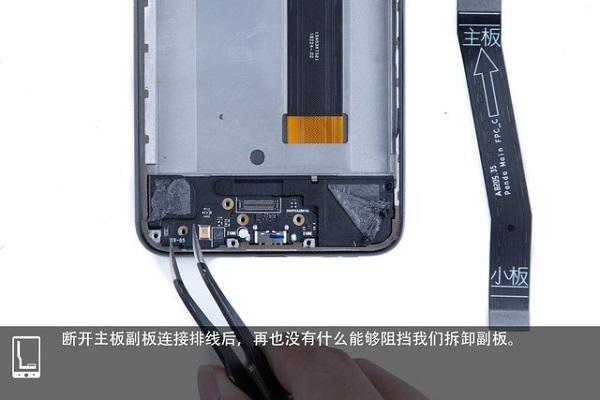

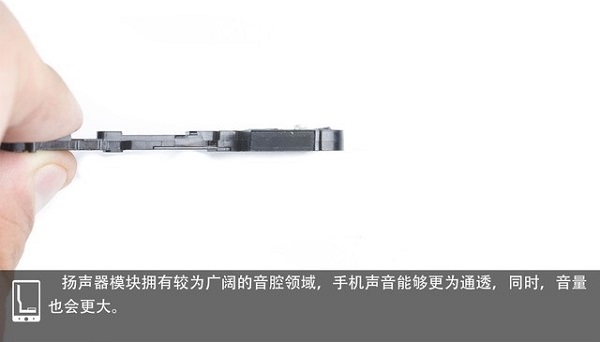

第五步：底部小板拆解。最后就剩下诺基亚X5底部副板和上面的一些小模块拆解了，由于拆卸很简单，下面直接看图吧。

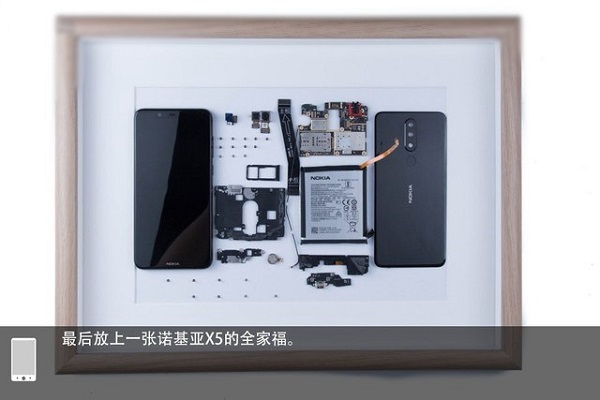

拆机到这里就全部结束了，最后来一张拆解全家福。
总结：
从诺基亚X5拆机图解来看，作为一款低价千元机，X5在某些方面受限于成本考虑，如卡托以及内部一些元器件等，规格并不高。但从后壳和内部布局来看，还是十分讲究的，延续了诺基亚手机一贯的扎实做工风格，对的起这个价。
