接收：射频 -> 中频 -> 基带
先由天线传送过来高频模拟讯号（电磁波），由传送接收器（Rx）接收进来，再经由带通滤波器（BPF）得到特定频率范围（频带）的高频模拟讯号，由低噪声放大器（LNA）将微弱的讯号放大，由混频器（Mixer）转换成所需要的频率，由解调器（Demodulator）转换成数码语音讯号，最后由基带芯片（BB）处理数码语音讯号。
接收原理 手机开机处于接收状态
1 信号经选频网路，进入外部接口，送入天线开关（功放）
2 在 CPU 的控制下
3 900M 输入信号从天线开关输出经过耦合进入接收滤波器
4 信号分成两路送入中频 IC
5 高频信号在中频内放大经过内部调解出四路 I/Q 信号
6 四路 I/Q 信号送入 CPU 内部 A/D 和 D/A 转换再在 CPU 内部经过多重处理
7 CPU 输出手机模拟语音信号经过电感送到手机听筒使手机听筒发出声音
（）
发射：基带 -> 中频 ->射频

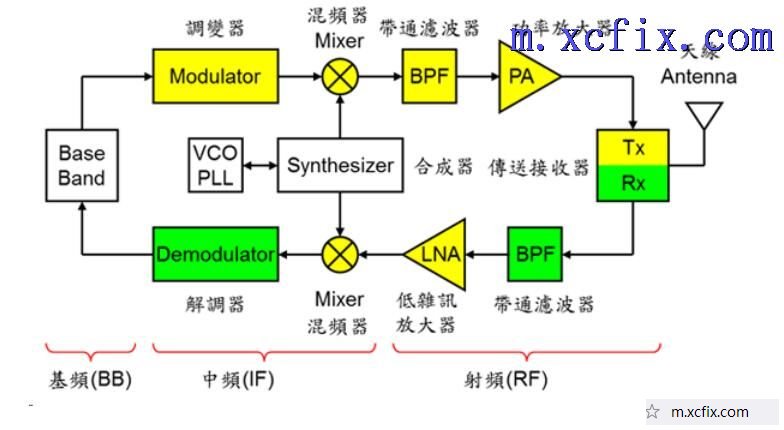

手机上传（讲电话）的原理是：先由基带芯片（BB）处理数码语音讯号，再经由调变器（Modulator）转换成高频模拟讯号，由混频器（Mixer）转换成所需要的频率，由带通滤波器（BPF）得到特定频率范围（频带）的高频模拟讯号（电磁波），由功率放大器（PA）增强讯号，最后由传送接收器（Tx）传送到天线输出
传统接收在射频信号和基带之间的转换分为多步（一下变，二下变）进行，首先：射频和中频之间转换，然后中频和基带间转换。（中间要转就得有滤波，SAW ）

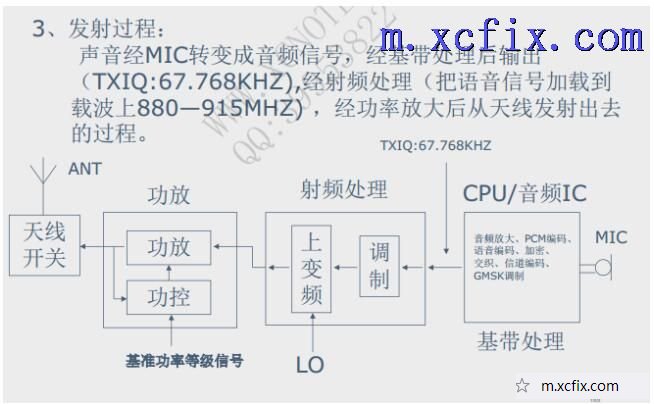

发射原理 手机开机手机处于发射状态
8 手机 CPU 输出电压经过电阻、电感为送话器正极提供电压，负极电压经过电感、
电阻接地送话器直流条件成立
9 当语音信号进入送话器后，送话器产生模拟语音信号
10 模拟语音信号分两路输出经电阻、电容进入 CPU 两个不同脚位
11 模拟语音信号在 CPU 内进行放大、进行 A/D 的转换，转变成数字语音信号，数字
语音信号在 CPU 内和其他信号进行语音编码、信道编码、加密交织等处理变成数
字发射基带，数字发射基带在 CPU 内进行 D/A 的转换变成模拟发射信号
12 模拟发射信号由四路 I/Q 信号送到中频 IC
13 中频调制发射信号送入功放
14 在 CPU 的两条信号的控制下
15 功放对送来的 900M 发射信号进行放大
16 放大后的信号又在 CPU 的控制下经天线开关送入外部接口、送入天线
17 天线产生电磁波向外发送信号，完成手机发射过程
基带：Baseband 信源（信息源，也称发射端）发出的没有经过调制（进行频谱搬移和变换）的原始电信号所固有的频带（频率带宽），称为基本频带，简称基带。
每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。高频(大于10K)；射频（300K-300G）是高频的较高频段；微波频段（300M-300G）又是射频的较高频段。
基带芯片：
国产机大多集成在主CPU(应用CPU)内部：
苹果机型有单独的基带CPU:
中频信号：(MF，Medium Frequency）是高频信号经过变频而获得的一种信号.为了使放大器能够稳定的工作和减小干扰.一般的接收机都要将高频信号变为中频信号.
按频率的高低来划分时，中频(MF，Medium Frequency）是指，频段由300KHz 到3000KHz的频率，多数作AM电台。按其在电路中的位置与作用来划分时：IF中频(Intermediate Frequency)是指高频信号经过变频而获得的一种信号。
中频IC:处理中频无线讯号所有芯片的总称
中频 IC ：旁边有主时钟，有接收滤波器，有电感，靠近天线和功放。
通常包括：调变器（Modulator）、解调器（Demodulator），通常还有中频放大器（IF amplifier）与中频带通滤波器（IF BPF）等
射频（RF）是Radio Frequency的缩写，表示可以辐射到空间的电磁频率，频率范围从300KHz～300GHz之间。射频简称RF射频就是射频电流，它是一种高频交流变化电磁波的简称。
射频模块：处理高频无线讯号所有芯片的总称，通常包括：传送接收器（Transceiver）、低噪声放大器（LNA）、功率放大器（PA）、带通滤波器（BPF）、合成器（Synthesizer）、混频器（Mixer）等，通常
射频是指发射频率，因为有些信号本身可能不太适合直接发射出去（频率非法，或信号本身条件不允许）。所以要将信号调制，调制器本身需要一个适合的震荡信号，将原信号加在上面，这个震荡信号叫载波，调制后的载波就包含了原信号的信息，发射出去就叫电波。所以，射频信号就是经过调制的，拥有一定发射频率的电波。也就是说“我要发50M的数据，到天线上发出的信号不是50M的，要经过功率放大，把频率升到6G（这是C波段），再发往卫星，这个6G的电波就是射频信号。”
无线电信号RF（射频）进入天线，转换为IF （中频),再转换为基带（I/Q信号），但仍然是较低的频率。
功放 IC ：靠近天线和中频，旁边常有体积大点的电容
射频天线开关：
RF1498A
声表面滤波器 ：
是一个带通滤波器，只允许接收频段的射频信号进入接收机电路，其它频段的信号将会得到抑制。
射频电路常用的元器件
三大运营商2G/3G/4G频率分配和网络制式
中国移动TD-LTE：支持频段38、39、40
中国联通TD-LTE：支持频段40、41
中国电信TD-LTE：支持频段40、41
中国联通FDD-LTE：支持频段3
中国电信FDD-LTE：支持频段3
基带芯片（Baseband，BB）：属于数码集成电路，用来进行数码讯号的压缩／解压缩、频道编码／解码、交错置／解交错置、加密／解密、格式化／解格式化、多任务／解多任务、调变／解调，以及管理通讯协定、控制输入输出界面等运算工作，著名的移动电话基带芯片供应商包括：高通（Qualcomm）、博通（Broadcom）、迈威尔（Marvell）、联发科（MediaTek）等。
调变器（Modulator）：将基带芯片处理的数码讯号转换成高频模拟讯号（电磁波），才能传送很远，想要进一步了解通讯原理的人可以参考这里。
混频器（Mixer）：主要负责频率转换的工作，将调变后的高频模拟讯号（电磁波）转换成所需要的频率，来配合不同通讯系统的频率范围（无线频谱）使用。
合成器（Synthesizer）：提供无线通讯电磁波与射频集成电路（RF IC）所需要的工作频率，通常经由“相位锁定回路（PLL：Phase Locked Loop）”与“电压控制振荡器（VCO：Voltage Controlled Oscillator）”来提供精准的工作频率。
带通滤波器（Band Pass Filter，BPF）：只让特定频率范围（频带）的高频模拟讯号（电磁波）通过，将不需要的频率范围滤除，得到我们需要的频率范围（频带）。
功率放大器（Power Amplifier，PA）：高频模拟讯号（电磁波）传送出去之前，必须先经由功率放大器（PA）放大，增强讯号才能传送到够远的地方。
传送接收器（Transceiver）：负责传送（Tx：Transmitter）高频模拟讯号（电磁波）到天线，或是由天线接收（Rx：Receiver）高频模拟讯号（电磁波）进来。
低噪声放大器（Low Noise Amplifier，LNA）：接收讯号时使用，天线接收进来的高频模拟讯号（电磁波）很微弱，必须先经由低噪声放大器（LNA）放大讯号，才能进行处理。
解调器（Demodulator）：接收讯号时使用，将高频模拟讯号（电磁波）转换成数码讯号，再传送到基带芯片（BB）进行数码讯号处理工作。
