机器型号： OPPO R9
故障现象：不充电、喇叭声音沙哑
维修过程：
收到一台OPPO R9，客户描述，手机不小心摔进一摊水中，擦干后，没问题正常使用。过几天后喇叭声音变沙哑，不能充电

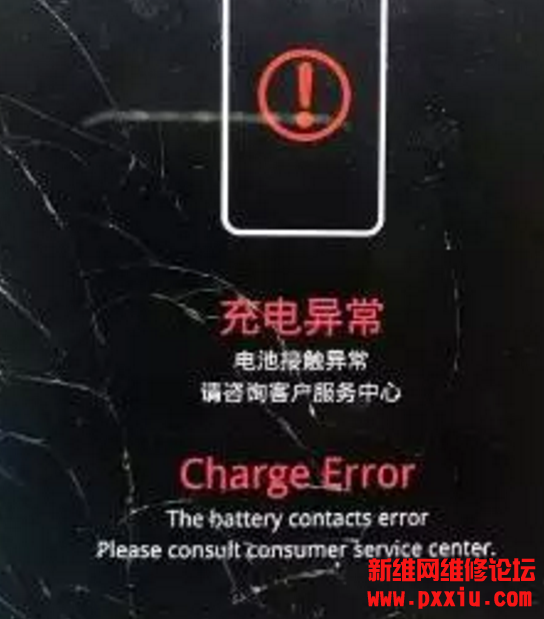

接到机器，开机提示如下
出现这种情况，一般来说是电池侦测的问题，去网上找图纸，比较幸运的是这机器不仅有电路图还有点位图。
拆机，这款机型还是比较难拆的，先需要打掉底部的两颗六角螺丝，取出卡槽，拆后盖，这个后盖没有胶是卡扣的比较难拆，拆的时候要注意不要把屏幕拆碎了

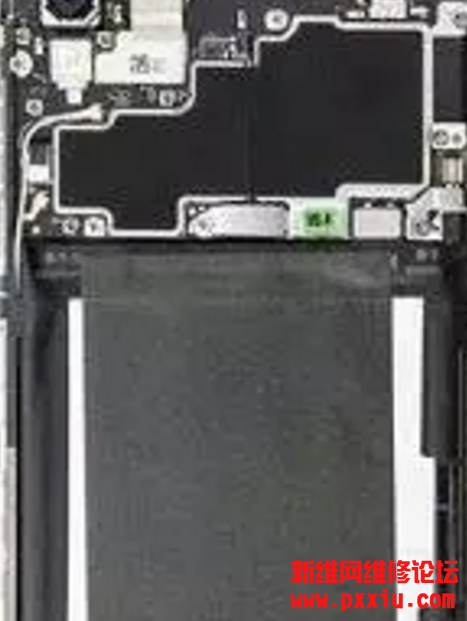

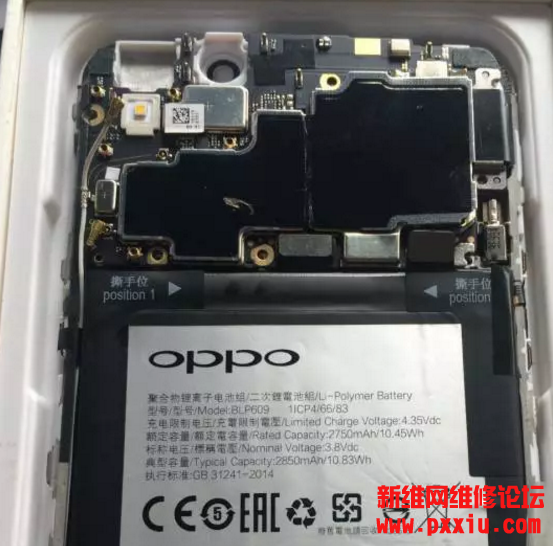

主板图
本帖隐藏的内容

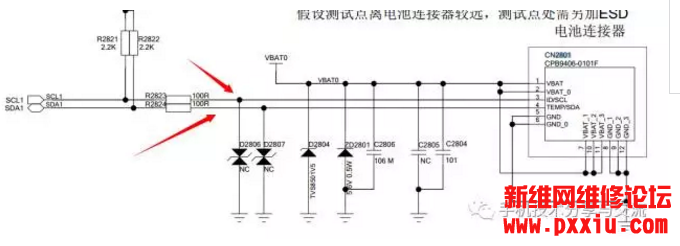

取下电池，打电池座的对地值，看了图纸这款机型的电池侦测是I2C（一条CLK、一条SCL两条的对地值和电压应该是一模一样的）总线侦测，打一端561欧，另一端无穷大，断线了。看图纸这两条线分别经过一个100欧的电阻

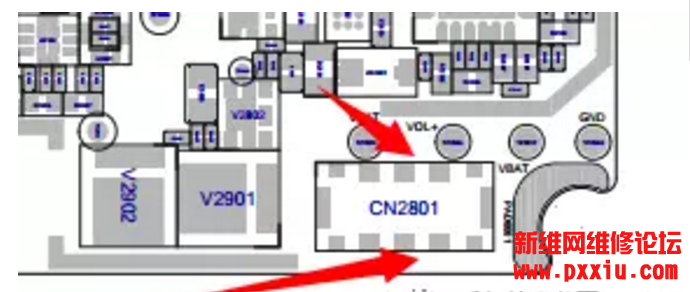

找点位，这两个电阻就在电源IC的旁边，由于是I2C总线，打对地值相同，很明显电池座一端到这个电阻断线了，飞一条线就好了
由于有屏蔽罩，我们可以选择剪掉或拿风枪吹下。我们这里为避免故障扩大，选择剪掉。

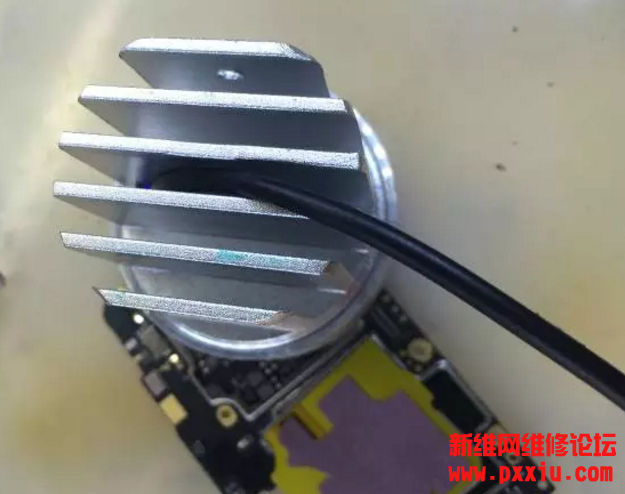

然后飞了一条漆包线，最后拿绿油做绝缘处理，拿紫光灯固化一下。

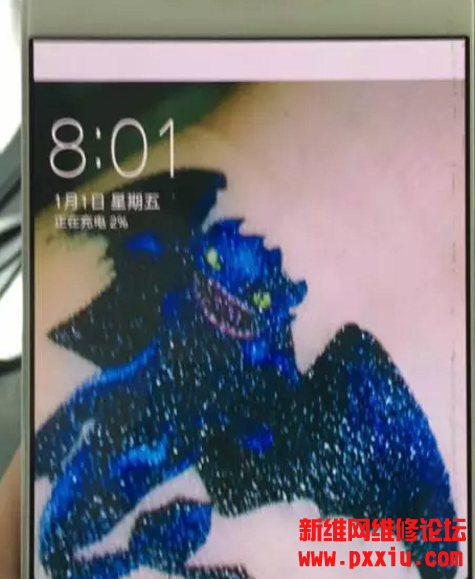

固化完成后，插数据线能充电，正常开机。
自此维修结束。
|
