第一步：准备开拆！
iPhone 8加入了一些黑科技，但是能不能当得起这个从7到8的进化呢？还请各位从改动上来判断：
•增加了A11Bionic芯片，内置M11运动联合处理器
•64或256GB内置存储空间
•4.7寸IPS多触点Retina高清显示屏，1334×750分辨率（326ppi）
•12MP摄像头，f/1.8动态光学图像稳定和5倍数字放大
•7MPFaceTime高清摄像头，f/2.2光圈，1080高清摄像能力
•支持快速充电和Qi无线充电
•802.11a/b/g/n/ac WiFi w/MIMO以及蓝牙5.0，NFC

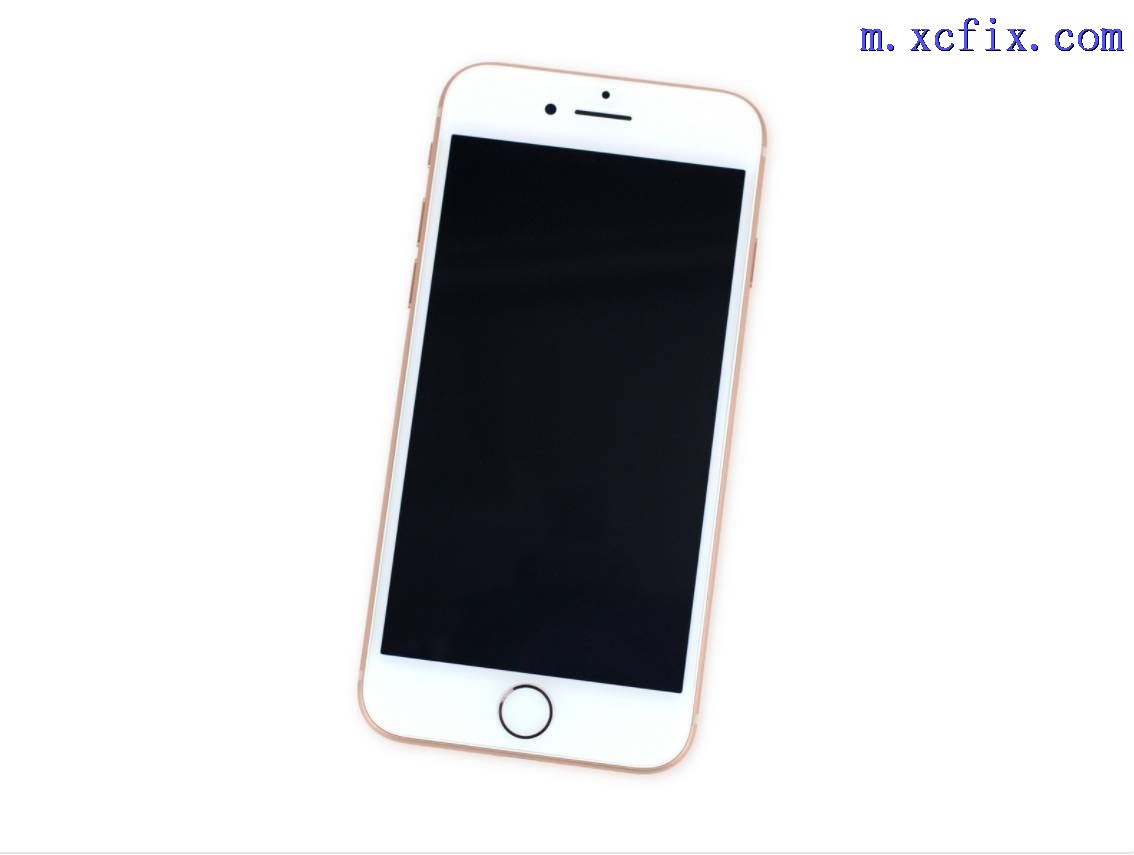

第二步：先看看外观
拆解之前，不得不说，这个外形还真是很熟悉啊……。废话少说，回顾下iPhone8那些你无法一眼看出来的特色：
•固态Home键，带Touch ID指纹传感器
•一个（静态）IPS显示屏，和iPhone 7上的很相似（但是现在有True Tone功能，能够自动测量并调整色温，且具备更丰富的色彩和更逼真的色彩还原）。

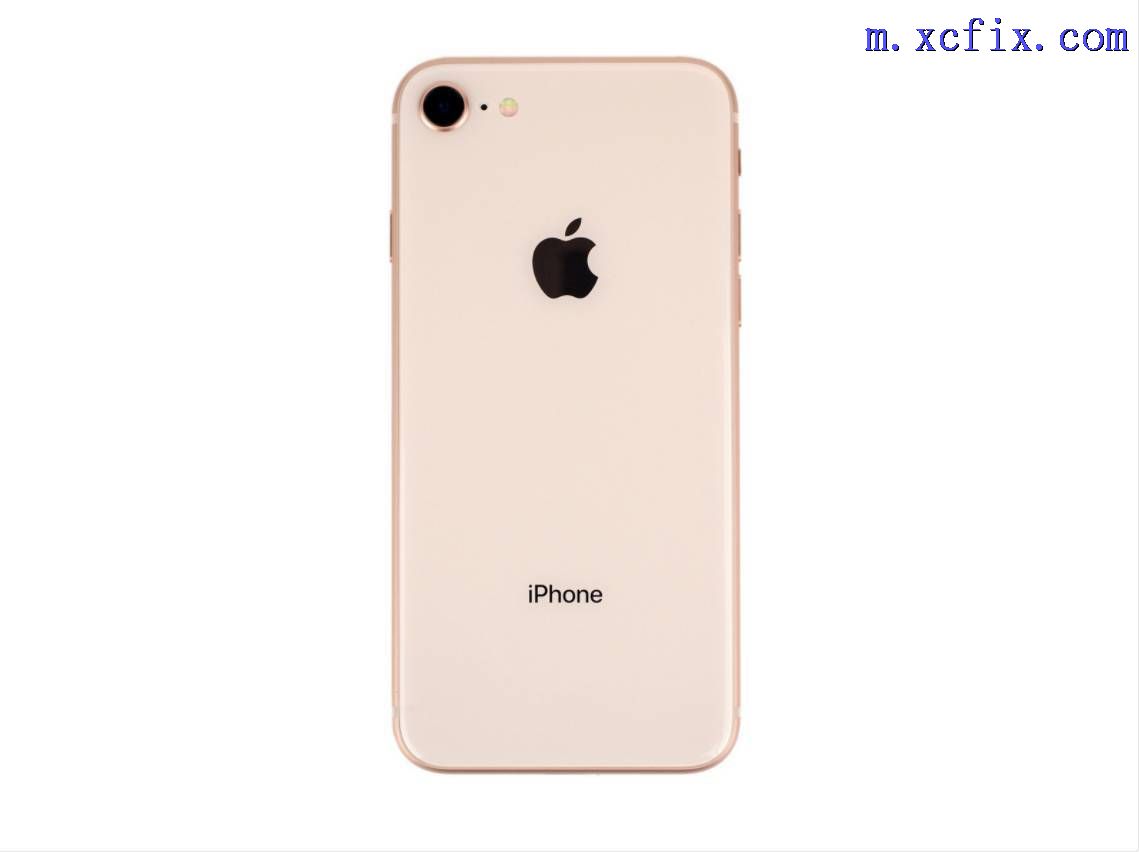

•在机壳背面，我们看到了iPhone的新玻璃背板——苹果向大家声称，玻璃背板是由“内置激光切焊的钢板加铜片结构”加固的，但是嘛……时间和耐久测试会检查出这个手机是否能经得起弯折，敲击，爆破——还是说只是一款辣鸡。

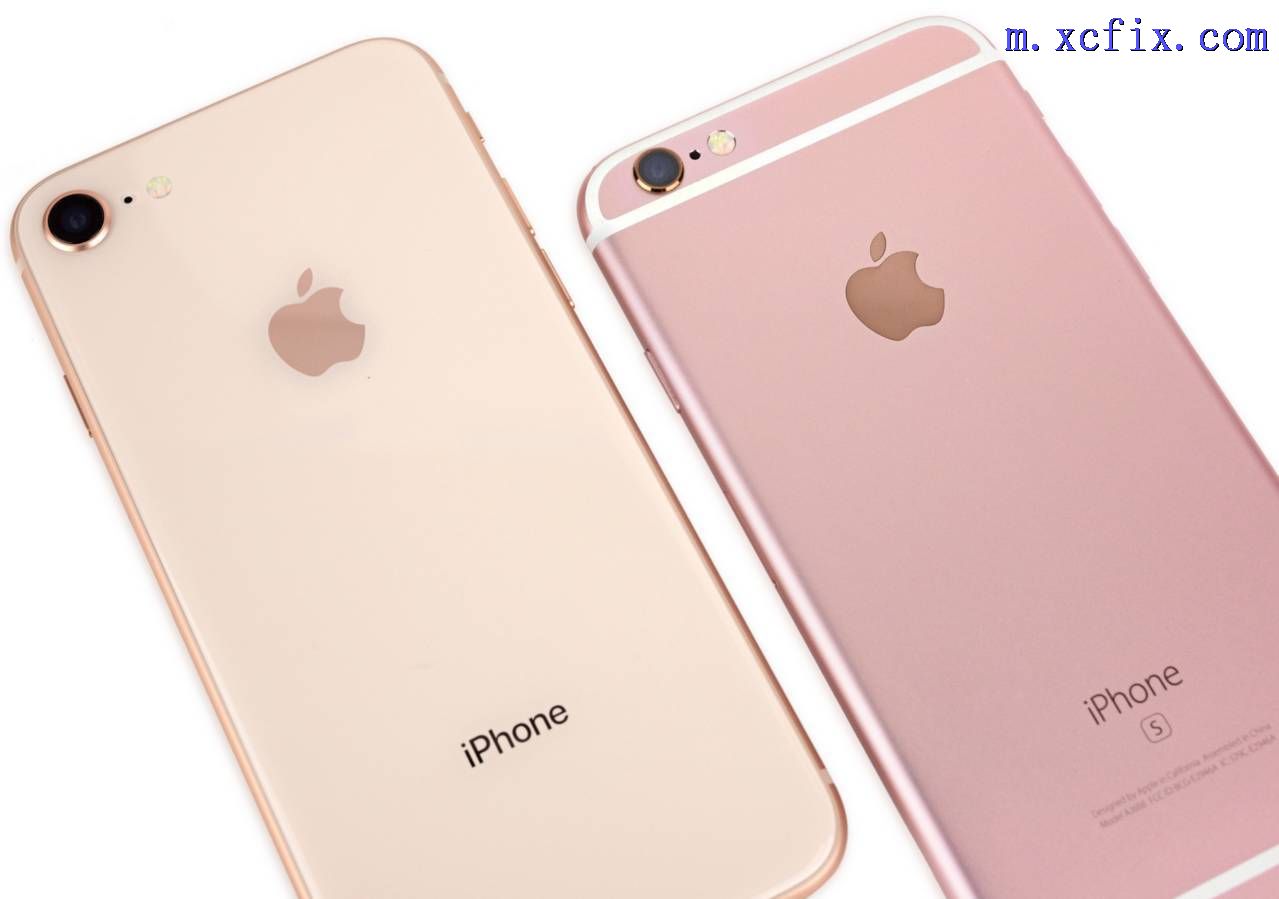

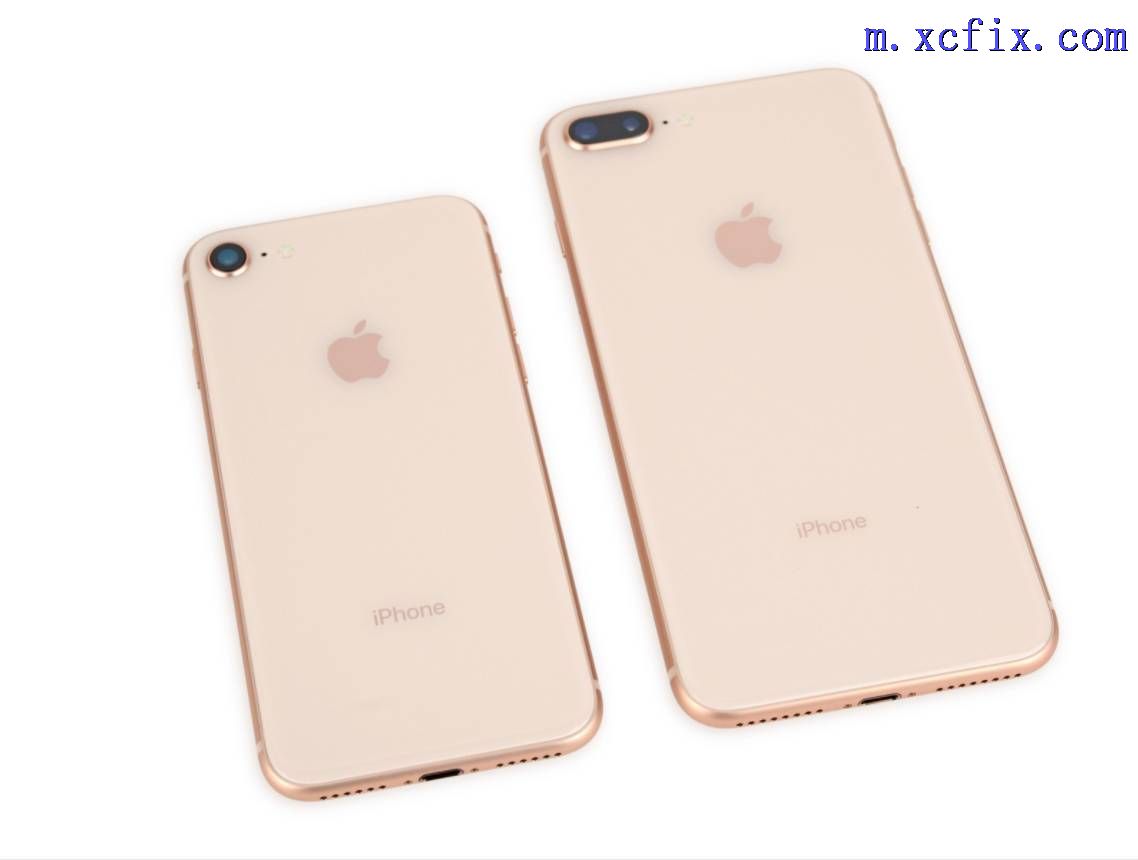

•最后在开动之前，我们花点时间来把新的iPhone 8和前年的iPhone 6s玫瑰红摆在一起。苹果公司肯定改进了设计方案，而不仅仅是在背板上加了一抹粉红。

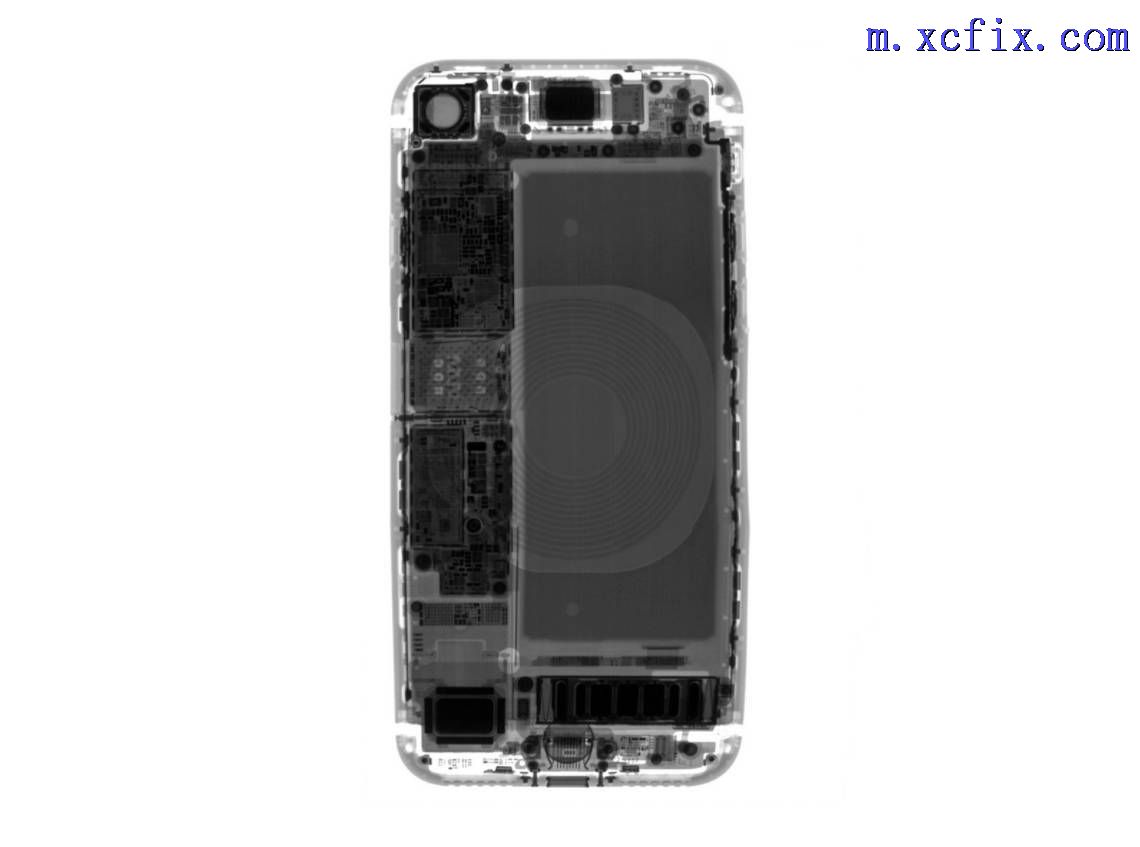

第三步：用X光照照看！
在开膛破肚之前，我们先用X光照照！
•如此一来，严丝合缝的后盖让我们能一窥内部。我们窥视的第一个东西就是全新的无线充电线圈！
•之后带来更多线圈相关内容。现在我们放下X光眼镜，计划下如何攻陷这个大壳子。

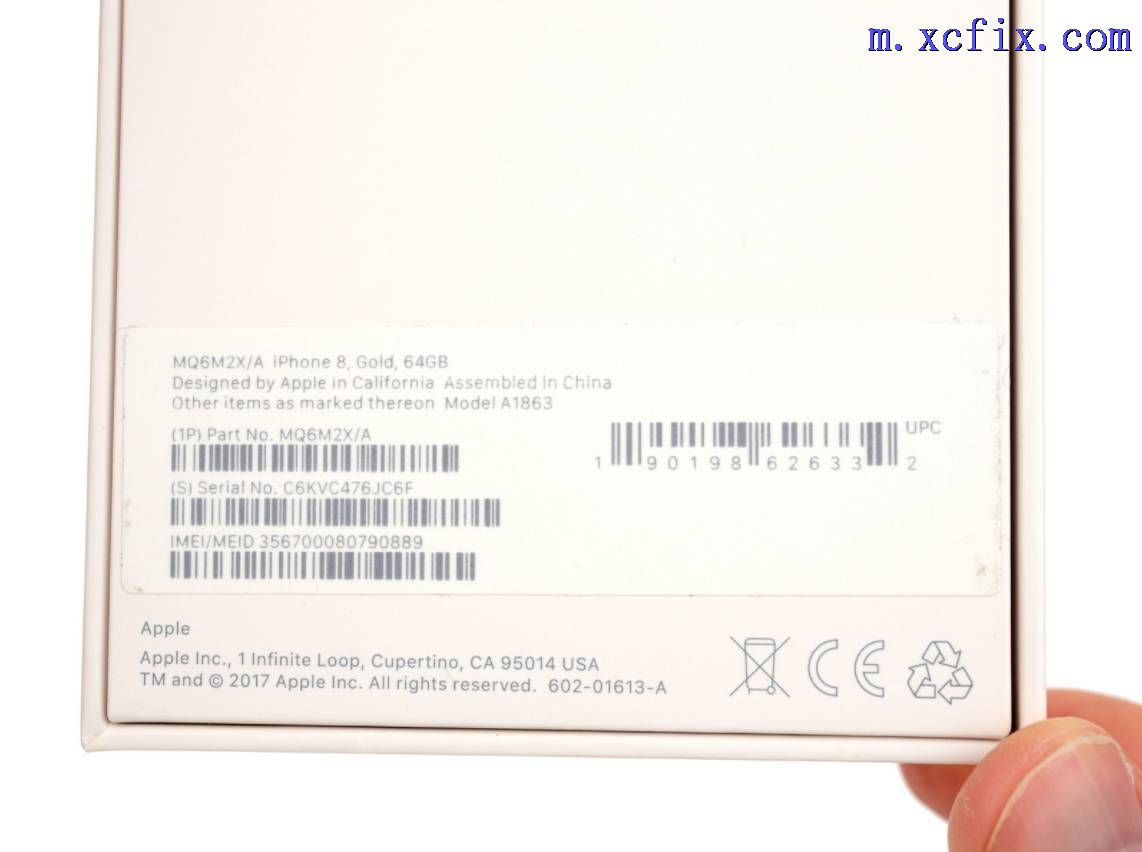

•原来不用X光也能看到这台手机的型号编号——就在玫瑰金的盒子上，A1863！
•看起来苹果是准备整理下iPhone的机身后部空间了，它决定按照以前那种设计来——不过，我猜是看不到那种小巧的ID卡和SIM卡托了。
第四步：正式开拆！
•现在是时候开始拆解了。先拧掉Pentalobe螺丝（苹果的防撬螺丝），然后我们需要些东西，以便针对性地拆掉显示屏的防水封印。

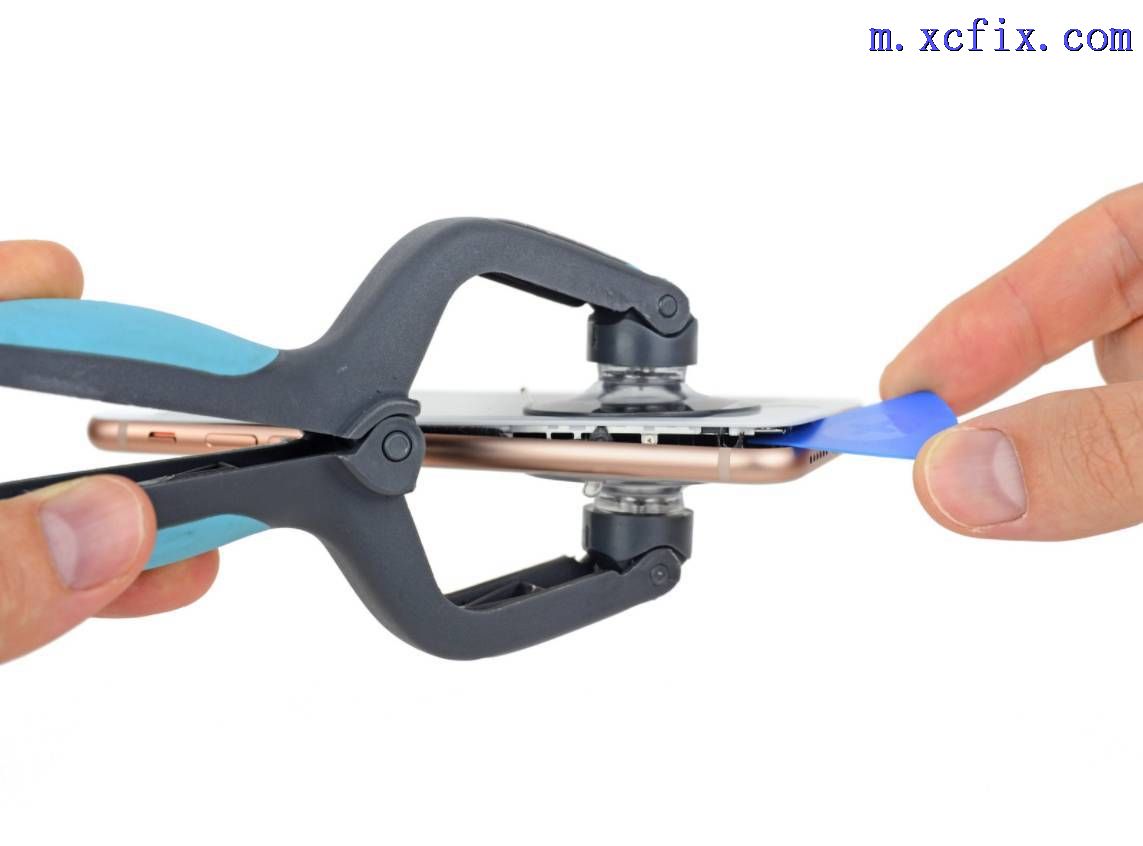

•是电工刀出场的时候了！只听咔嚓一声！封印应声软化。然后我们用夹钳来拉动盖子，同时借助精细工具套件来打开。
•然后，然后赤裸裸地iPhone8就与你坦诚相见啦！第一眼看上去并没有什么新东西——但是我们还只是接触到了冰山一角而已，里面还有更多东西。

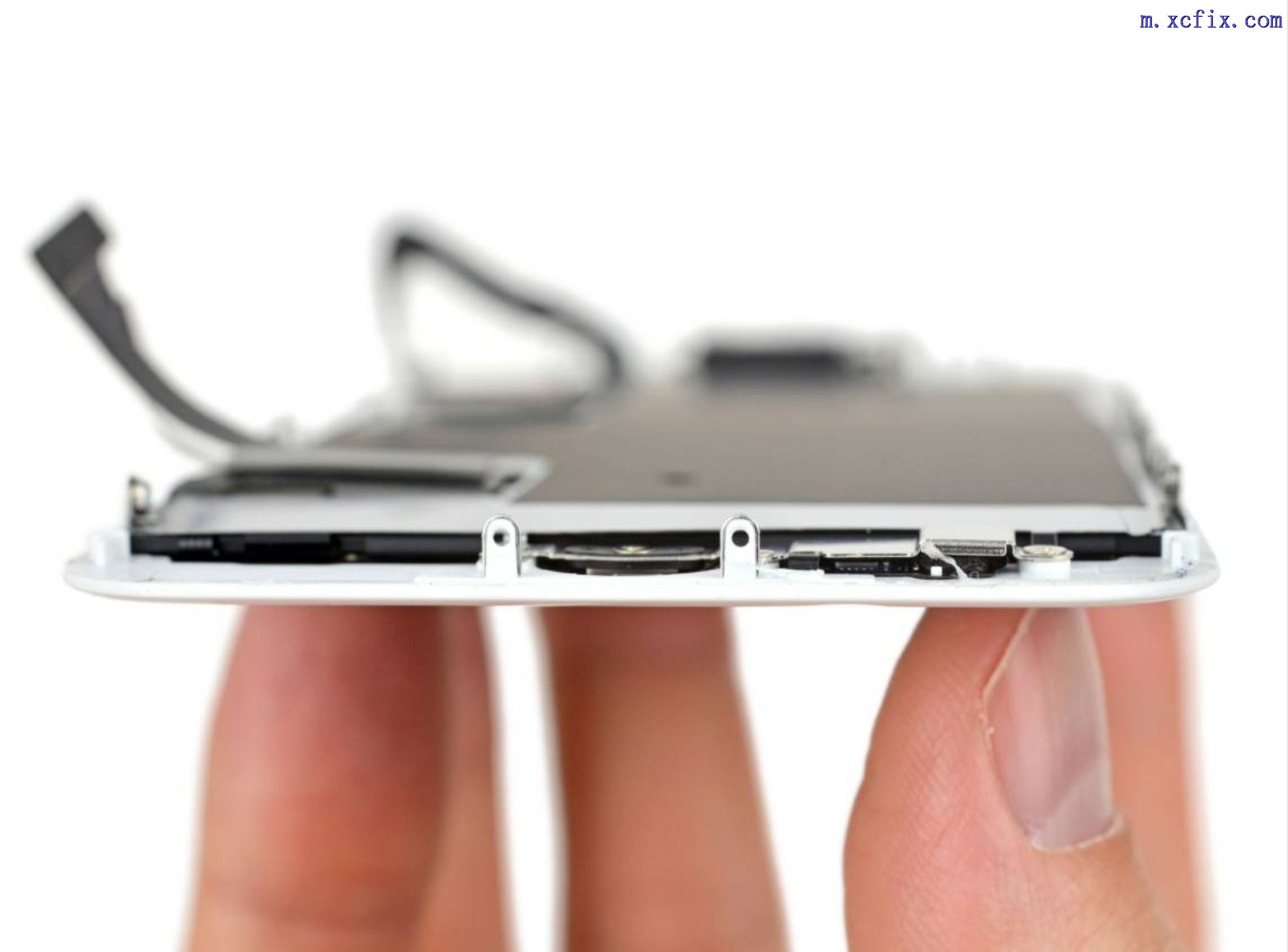

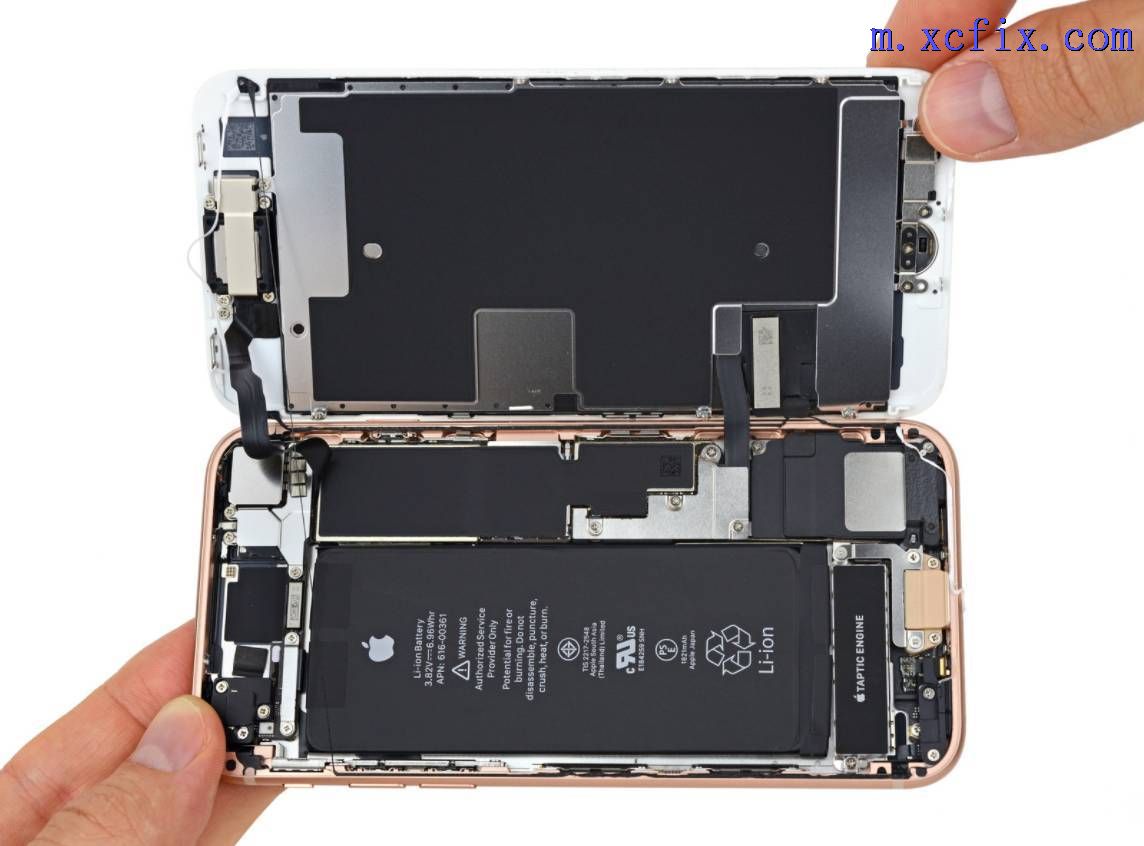

第五步：显示屏攻坚战！

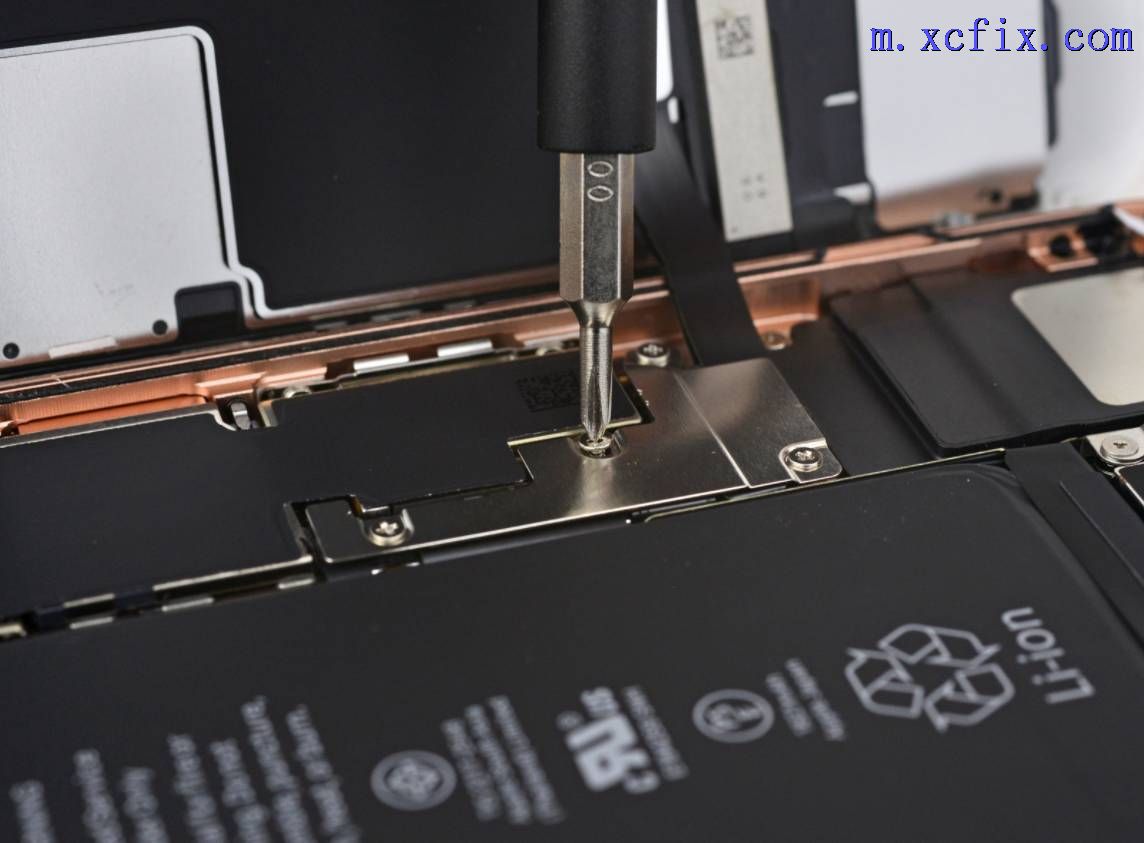

在我们打开显示屏之后，映入眼帘的是熟悉的显示屏排线。虽然看到了难缠的三点式螺丝，但是我们有飞利浦螺丝刀的帮助！
很快搞♂定了那几个三点式螺丝——电池的，显示屏的，以及Home键的——现在显示屏可以拿出来啦！
注意：在显示屏的Pentalobe板上少了一些衬垫，而之前iPhone 7上都还有。

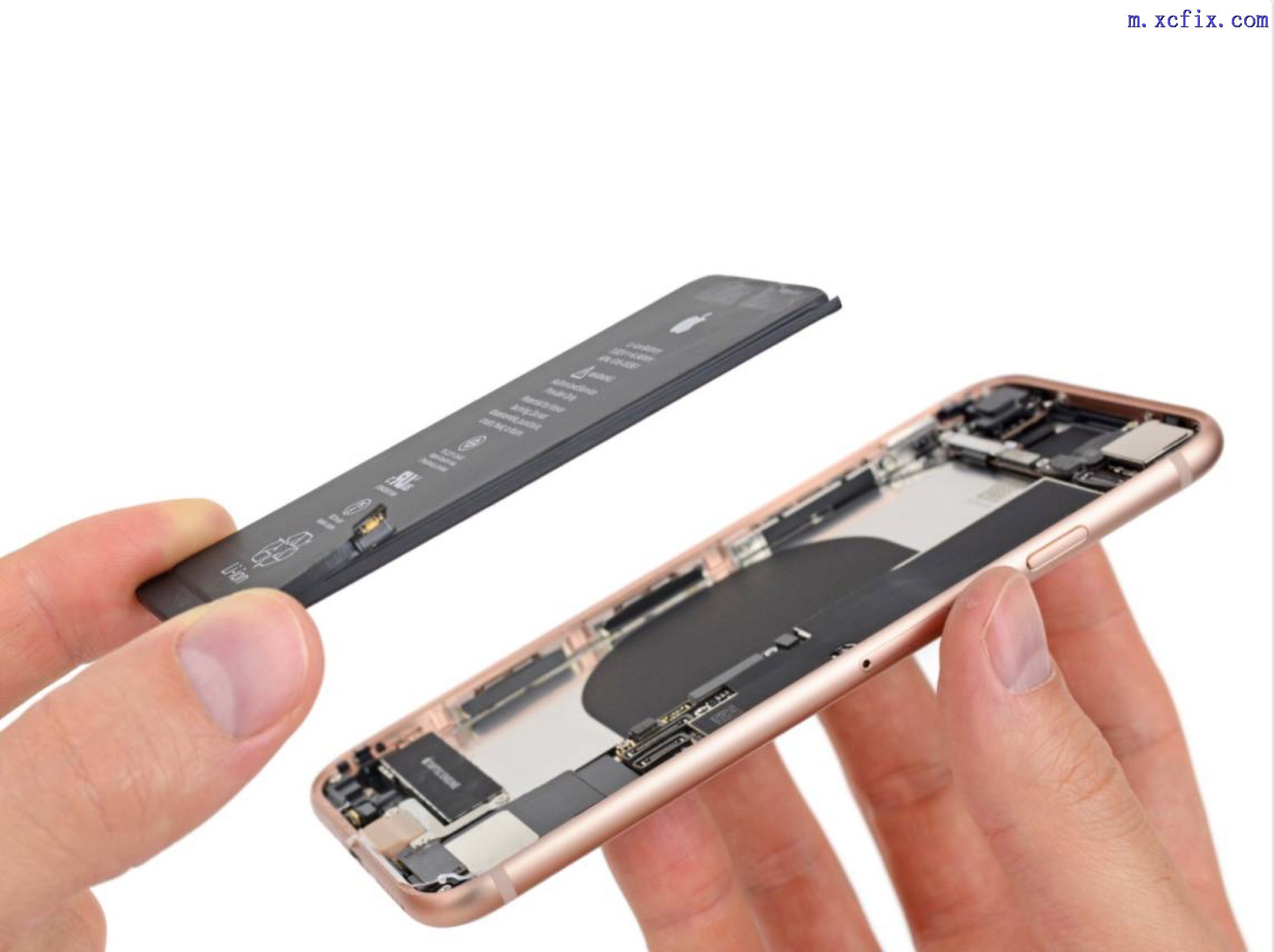

第六步：拿出电池

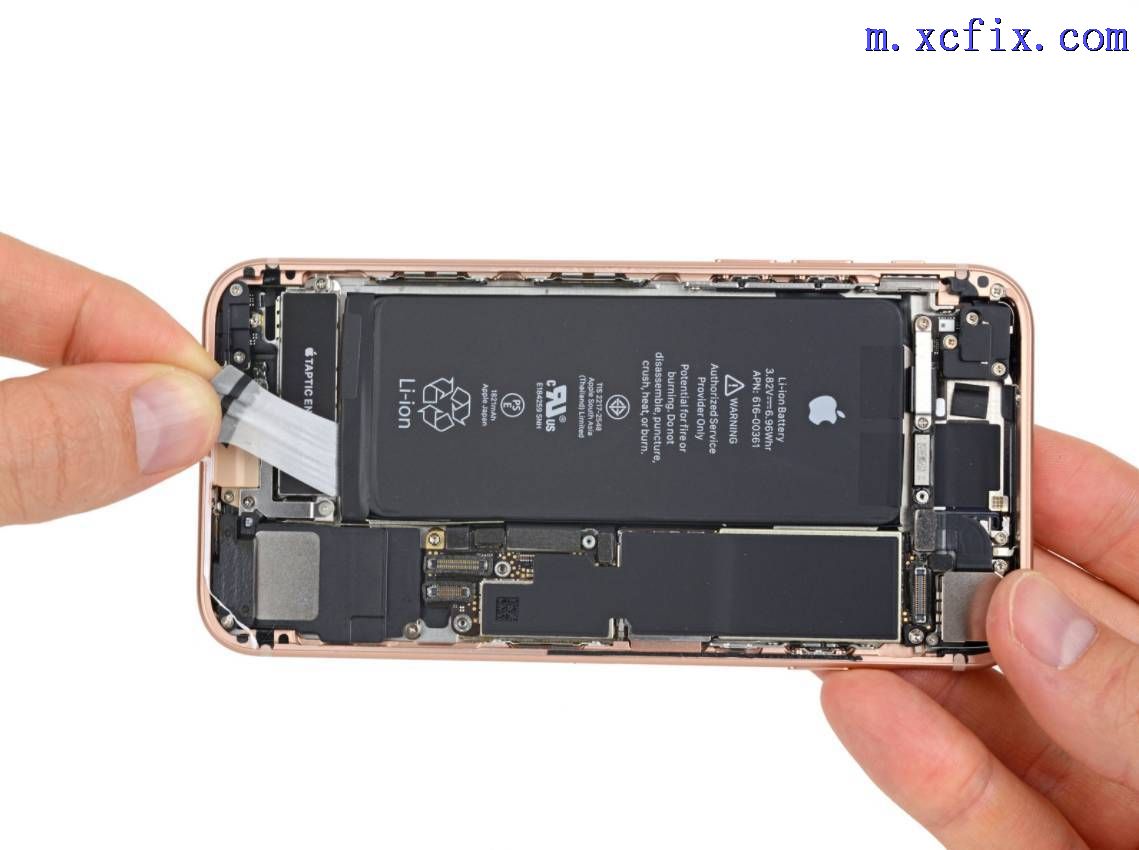

我们数了一下电池的拉伸—释放黏合条，发现比以前多了两条。
但是这没事——我们只是需要多花点功夫，把他们都去掉就行。
可以很轻松地去掉这些黏合条，然后电池就这么被取下来了……

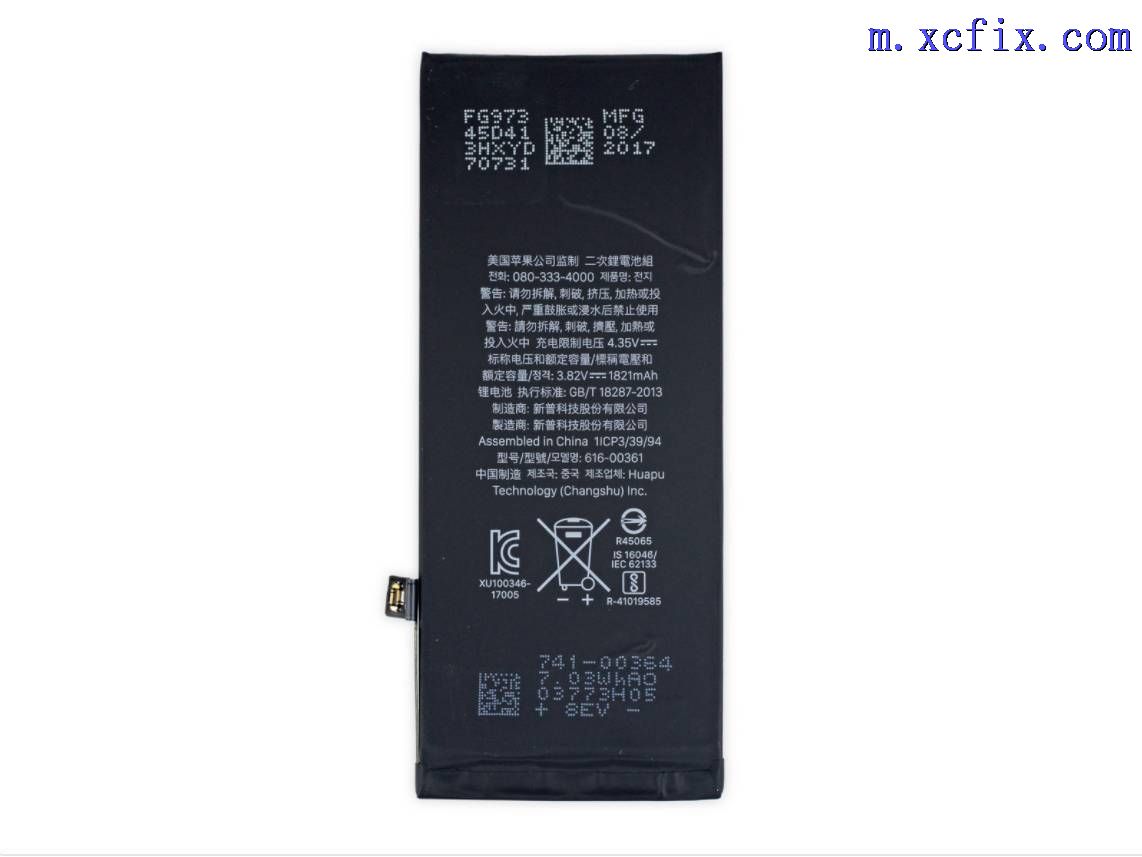

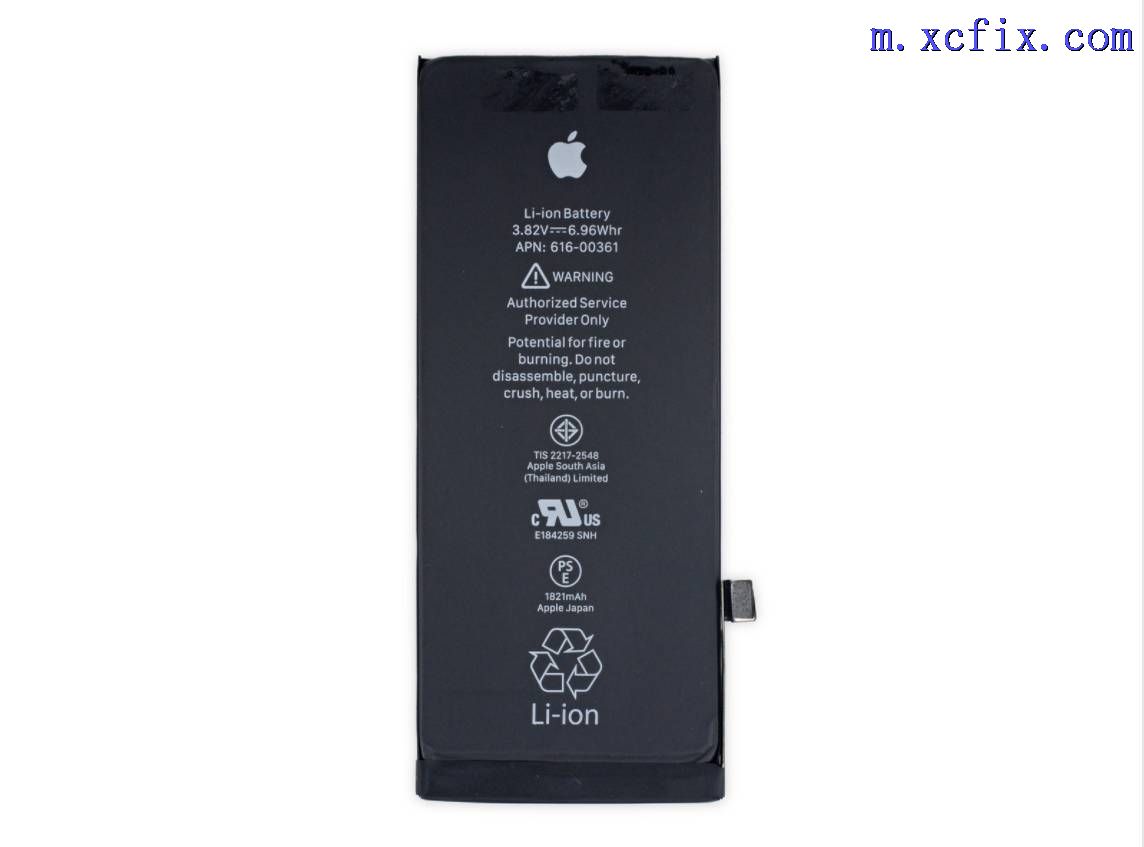

第七步：iPhone 8电池长这样…
•现在电池已经拿出来了，我们可以看看它的性能跟别的比起来如何
•在最大输出下，这个3.82伏，1821毫安时的电池能提供最多6.96Wh的电量。 相比之下，iPhone 7输出为7.45Wh，类似的三星盖乐世 S8则有11.55Wh的电量
•在你被这不进反退的电池电量惊到之前，要知道：不光是电量少了，苹果还称电池寿命也和去年的产品差不多。

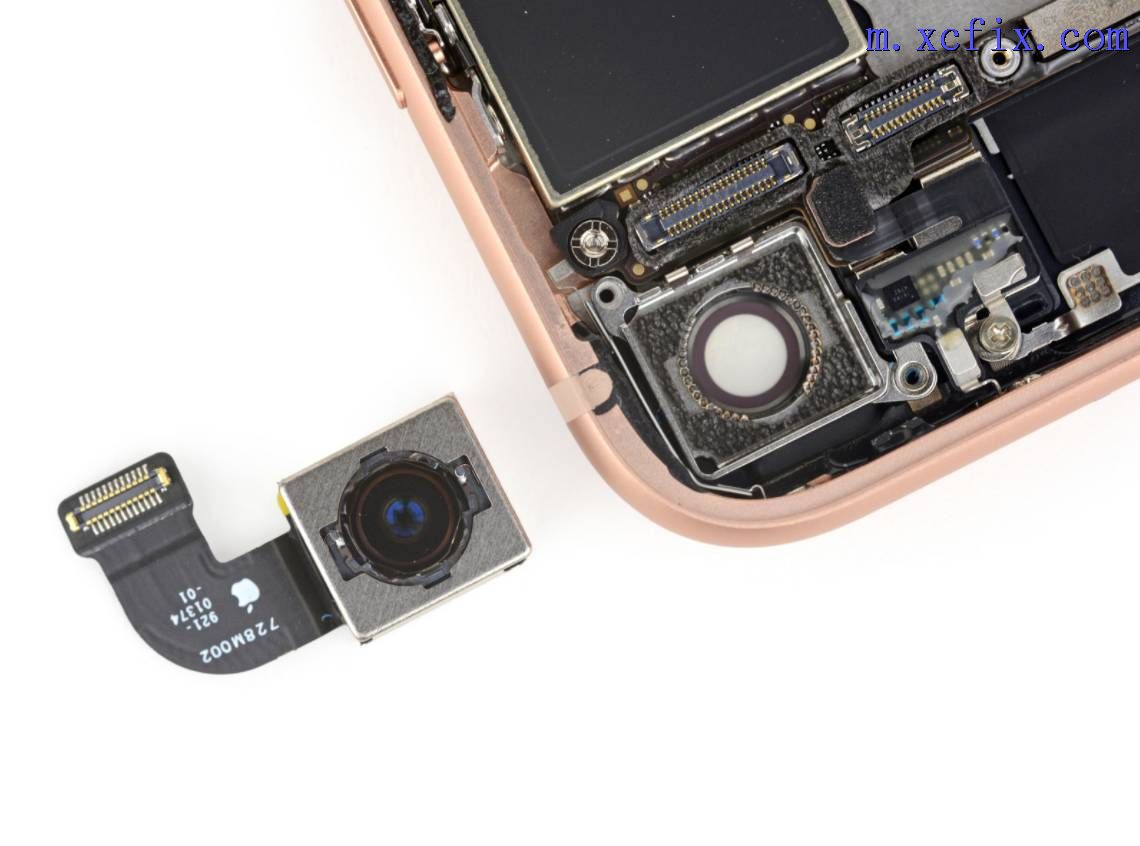

第八步：取出摄像头
•我们把主摄像头拿出来，看一看主板。
•iPhone 8跟7代一样，有一个f/1.8，6元素镜头，但是这个摄像头别的方面都更新了。
8代手机的传感器比7的要大，但是也有同样的12MP分辨率。这意味着单个的像素会更大——光会更强，增加色彩效果，减少噪音。
•但是等等，还有呢！根据外媒TechCrunch的图像软件测试结果，显示苹果公司还有一些后招儿。

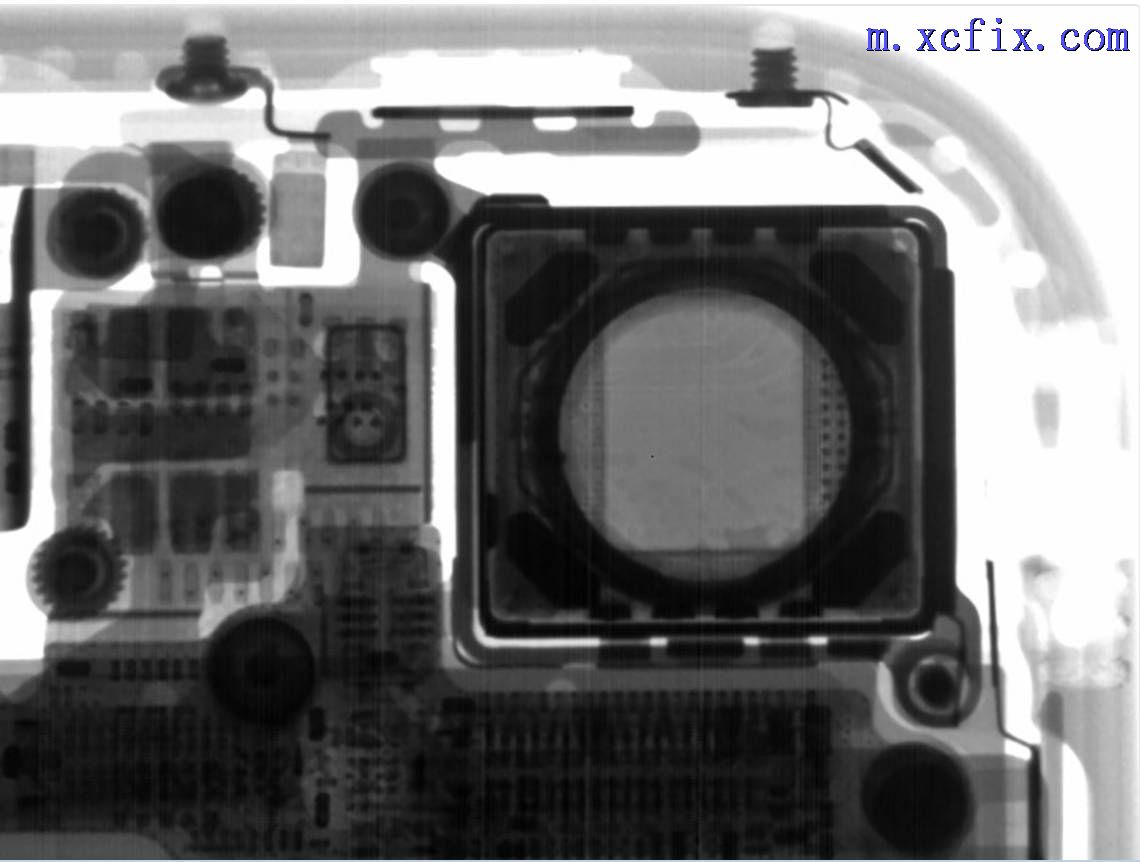

•用X光就能看出在，手机的四个角上分别有四个磁铁——如此一来摄像头通过自己的OIS就能获得更加出色的图像。

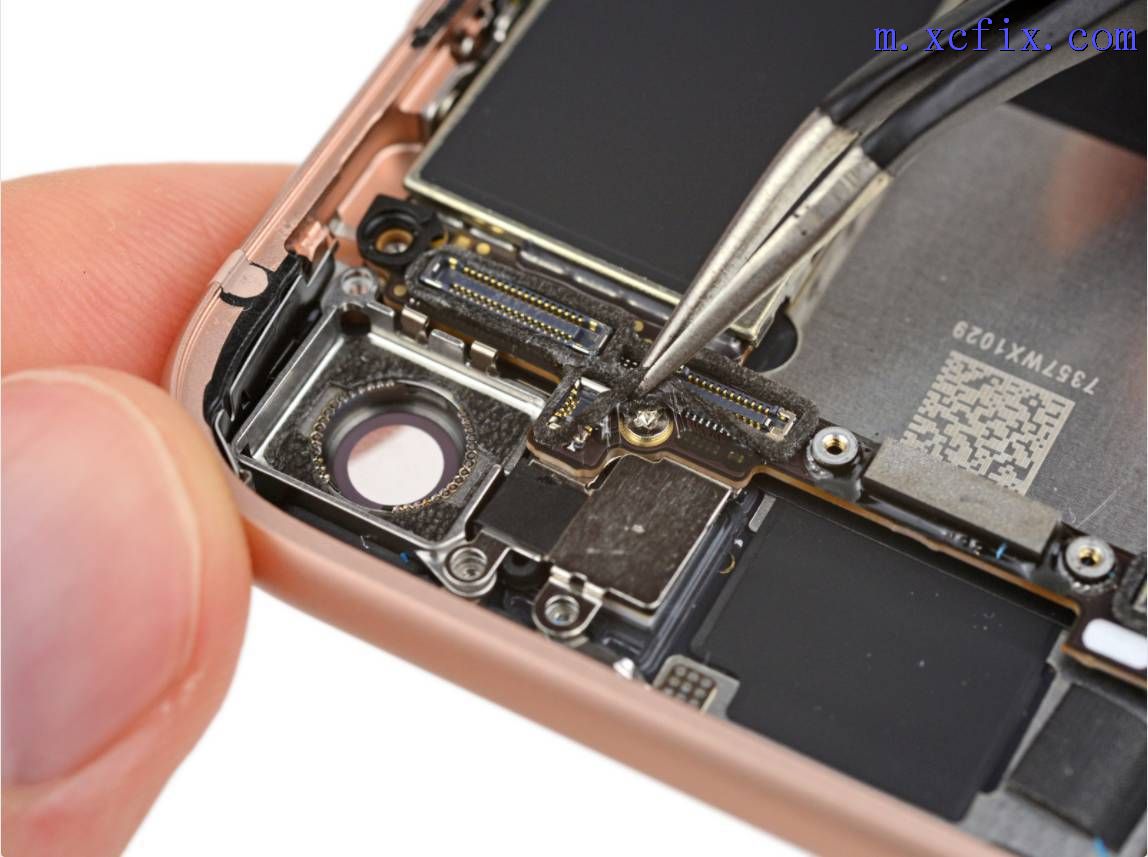

第九步：Lightning接口
•随着我们的冒险更进一步，我们发现了一些跳线和支架！

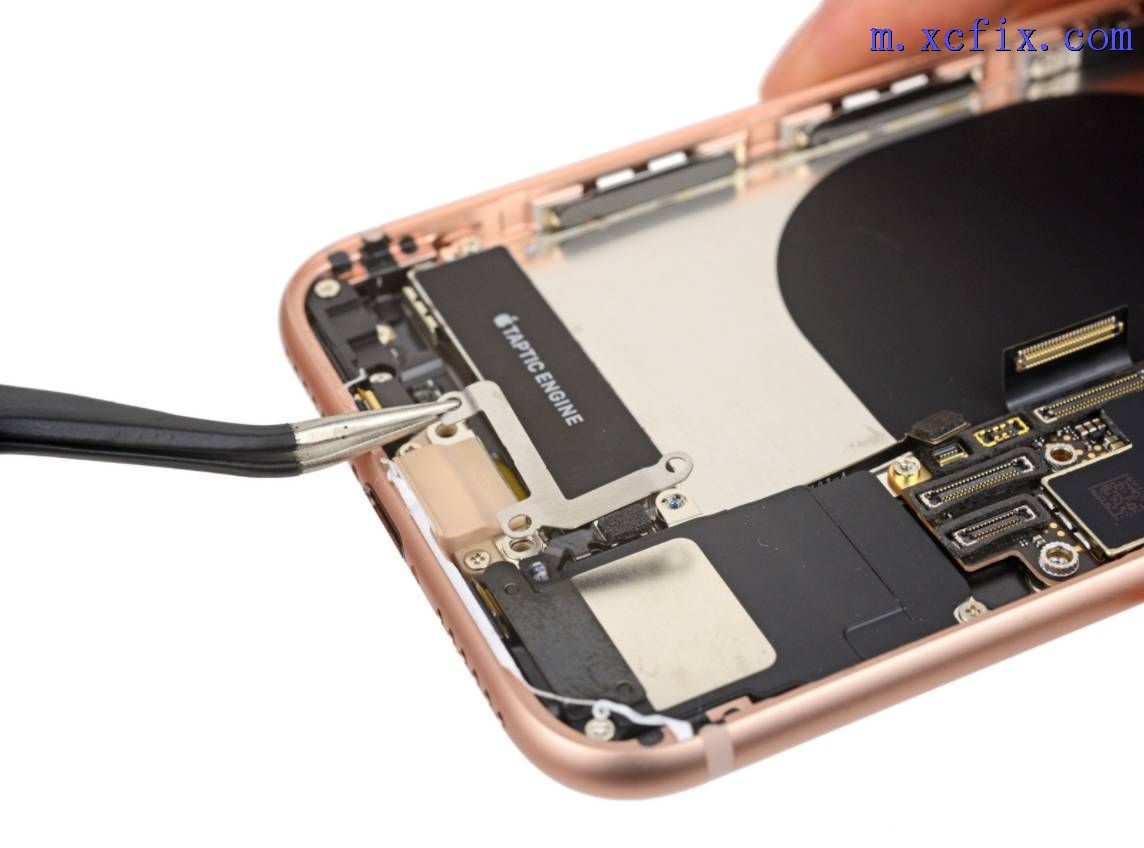

•最先出来的：新的Lighting支架，用于加固新的桃色插线口以及卡住Taptic引擎（苹果手机的震动模块，用于触觉效果）。
到现在，我们终于能用上我们的飞利浦螺丝刀了——但是做事要有始有终。在去除支架的过程中，我们遇到了第一个三点螺丝，不过我们的64Bit螺丝工具可以解决掉它。
我们怀疑最新染色的Lighting支架可能是导热塑料，来让快速充电变得更加安全（或者，可能只是想让颜色更搭配而已）。

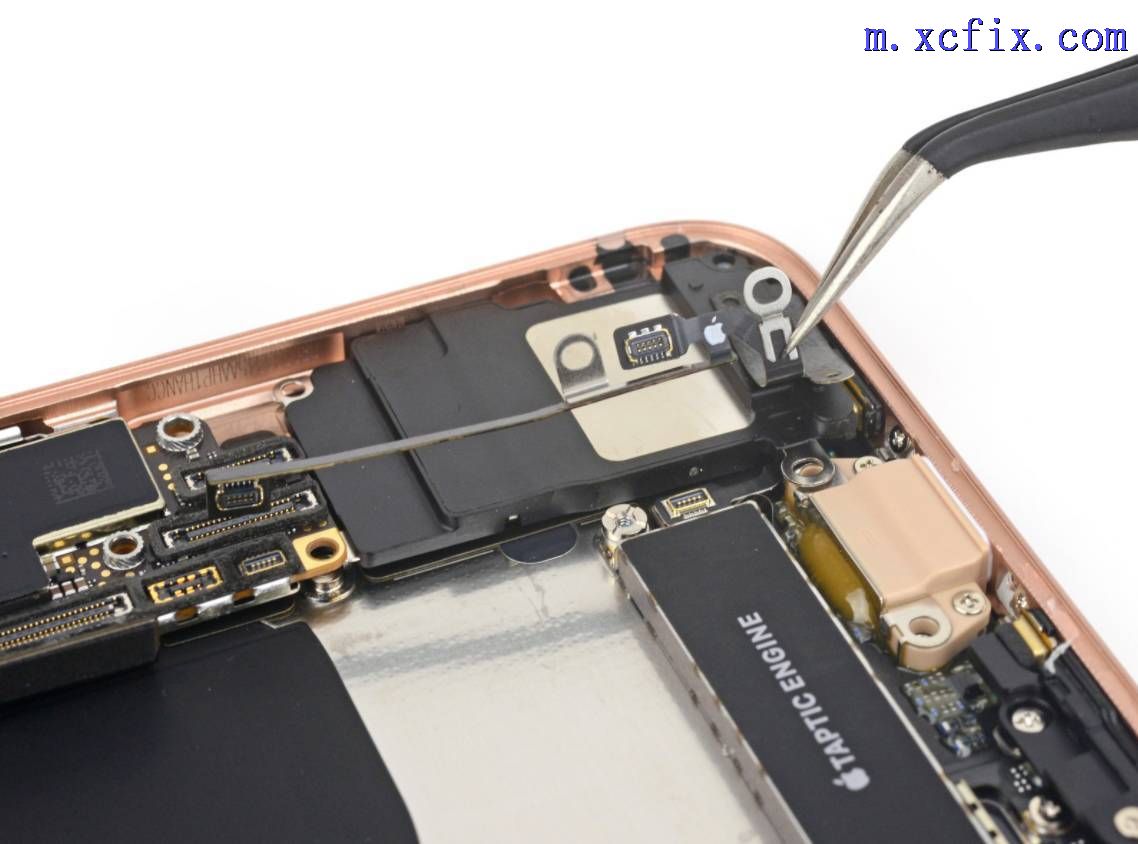

•接下来，在扬声器上有个内部连接的/天线的线缆。

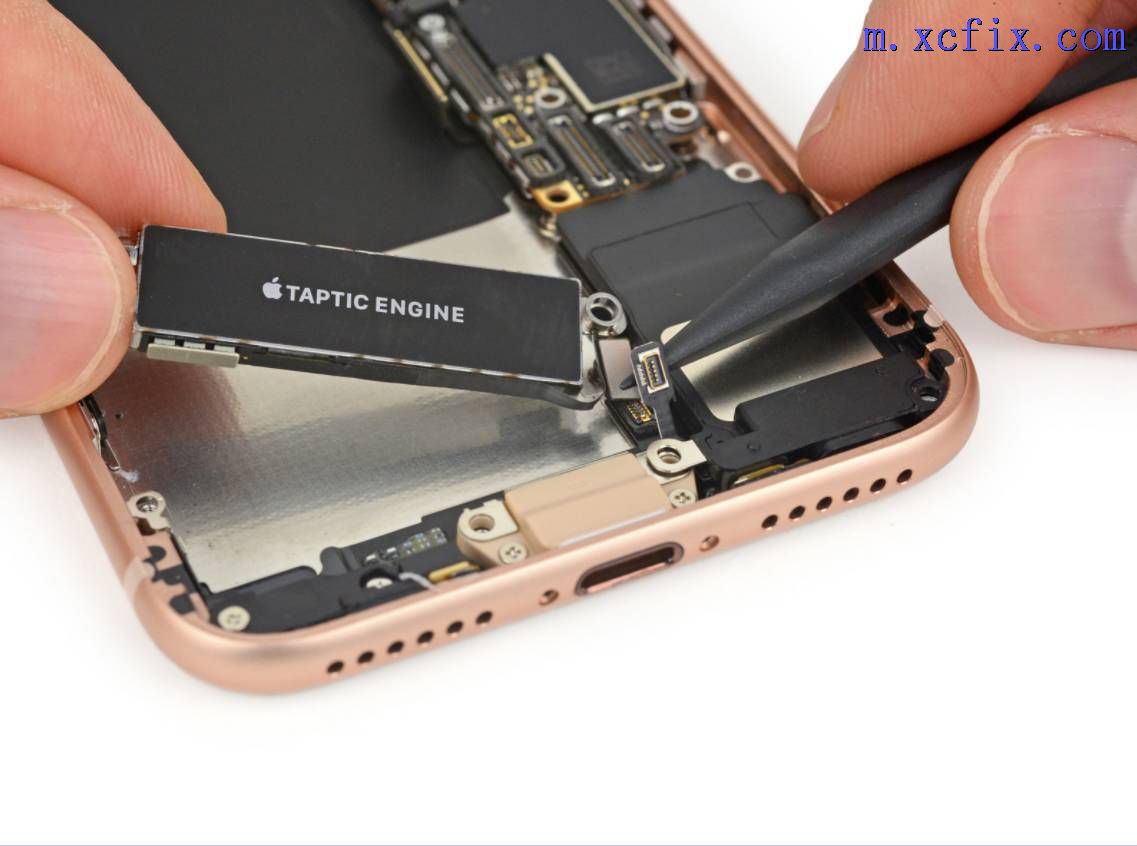

•最后——Taptic引擎就在一系列接头当中。
第十步：离芯片还差最后一步！
通往主板的最后一个障碍就是一个小小的隐藏螺丝，我们发现是在防水硅胶封印下面。

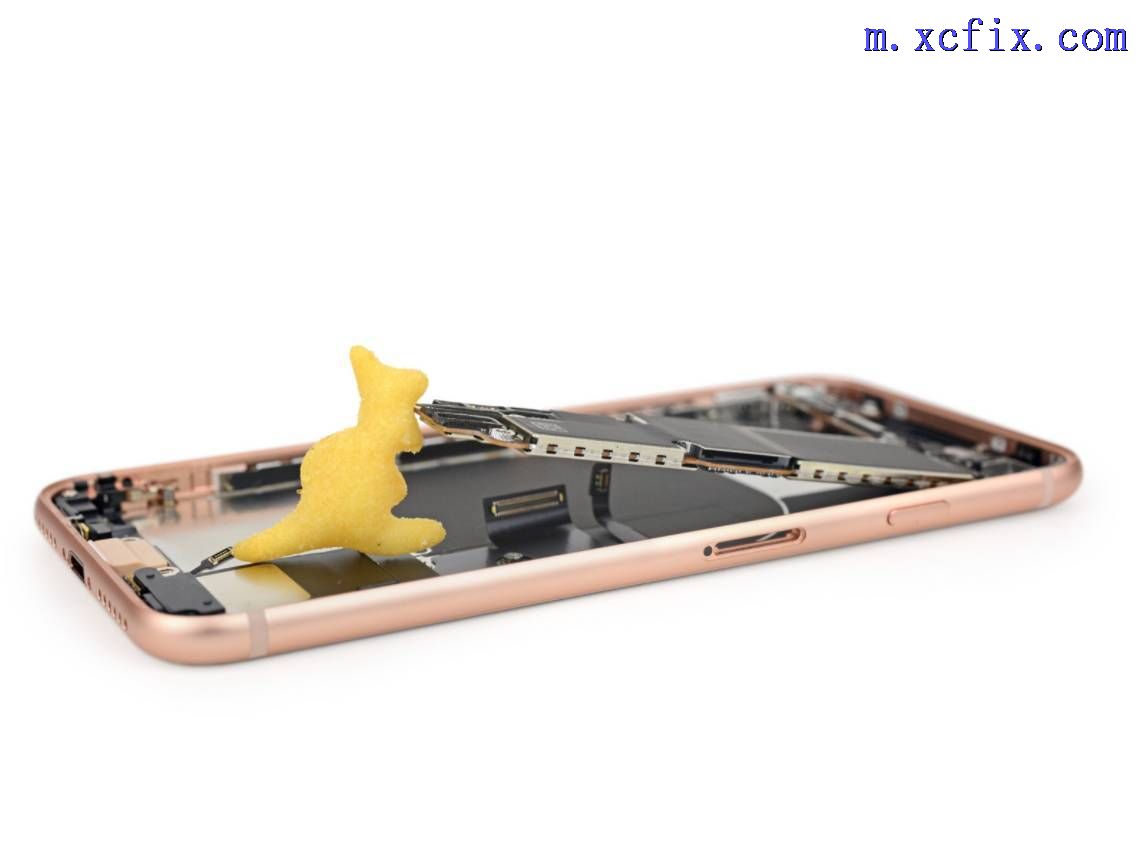

•我们在小袋鼠的帮助下，完成了主板的移除！

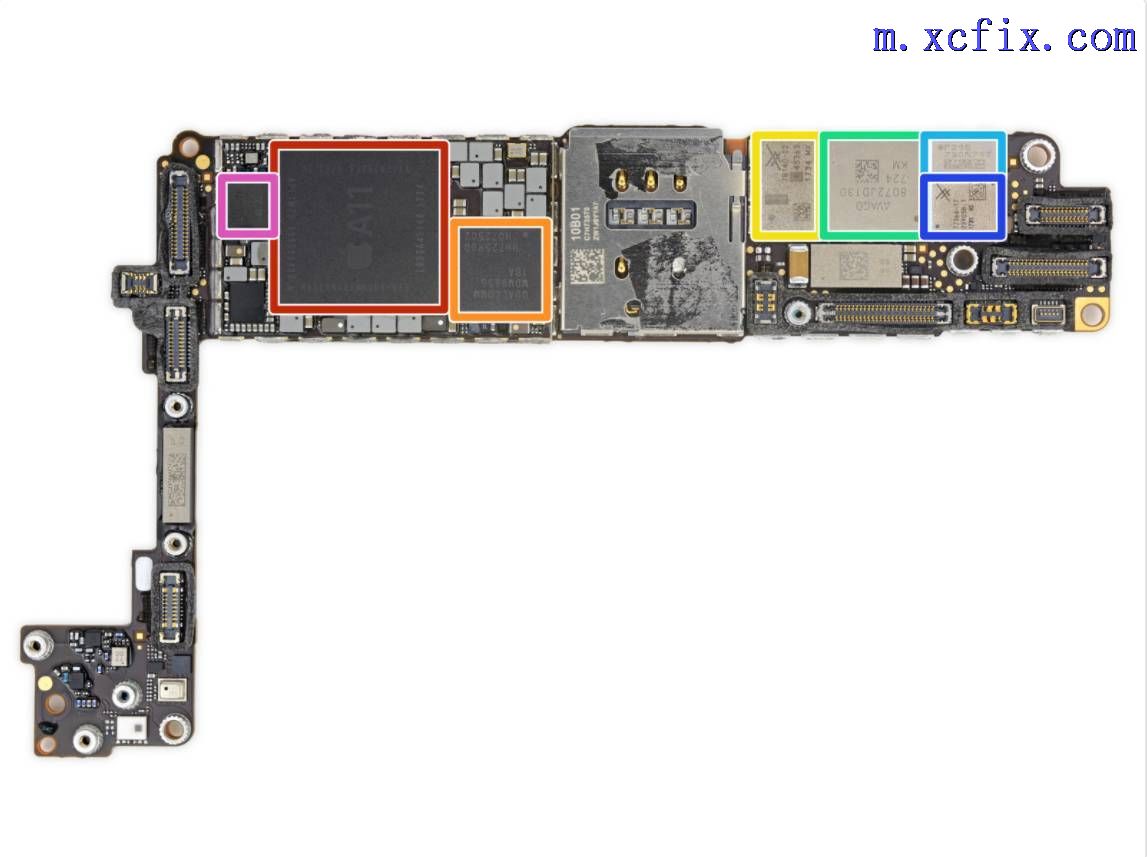

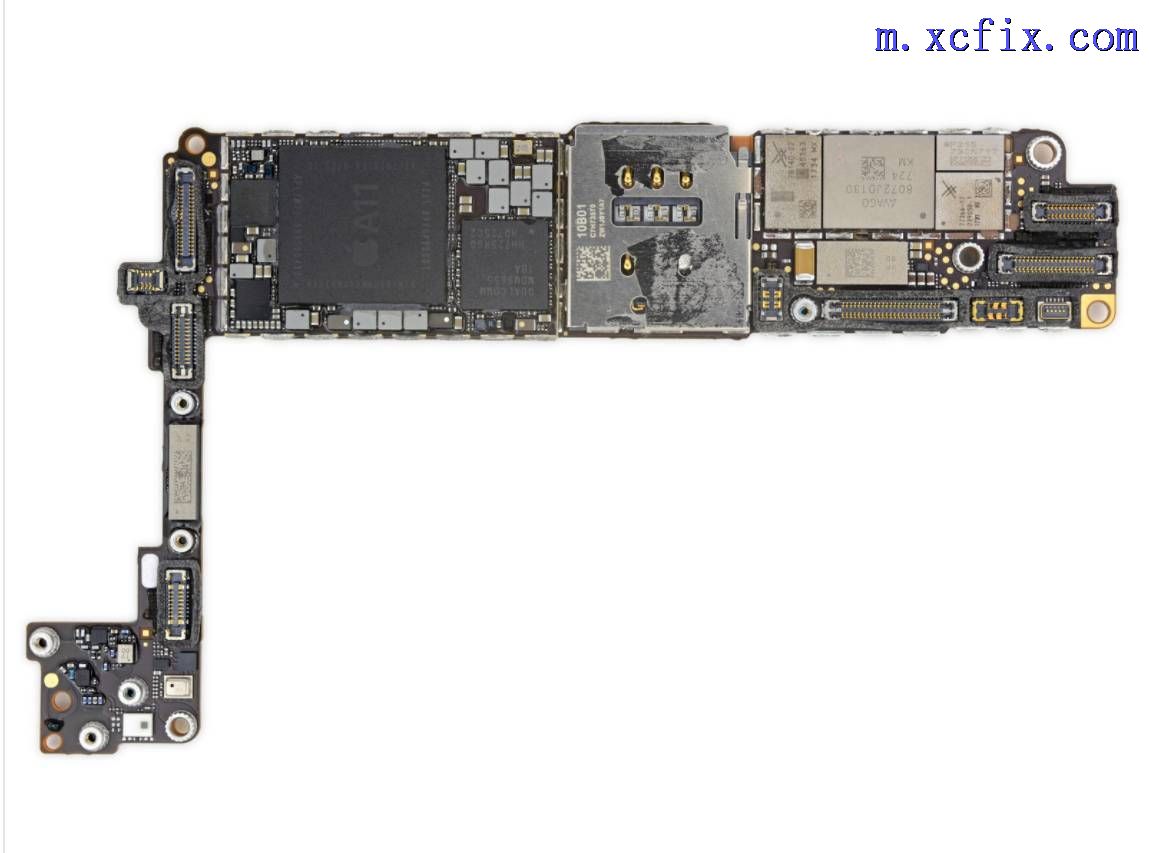

第十一步：主板正面！
•来点音乐助兴~现在开搞芯片了！我们来看看这上面的玩意儿都是干啥的？
•红色框：传说中的苹果339S00434 A11 Bionic芯片，在SK Hynix H9HKNNNBRMMUUR 2 GB LPDDR4 RAMs存储器之上。
•橙色框：高通公司MDM9655 骁龙 X16 LTE模板。
•黄色框：Skyworks SkyOne SKY78140（无线信号功率放大器）
•绿色框：Avago 8072JD130（同上）
•浅蓝框：P215 730N71T – 可能是数据包追踪电路
•深蓝框：Skyworks 77366-17 quad-band GSM 供能放大电路
•紫色框：NXP 80V18 secure NFC 模块

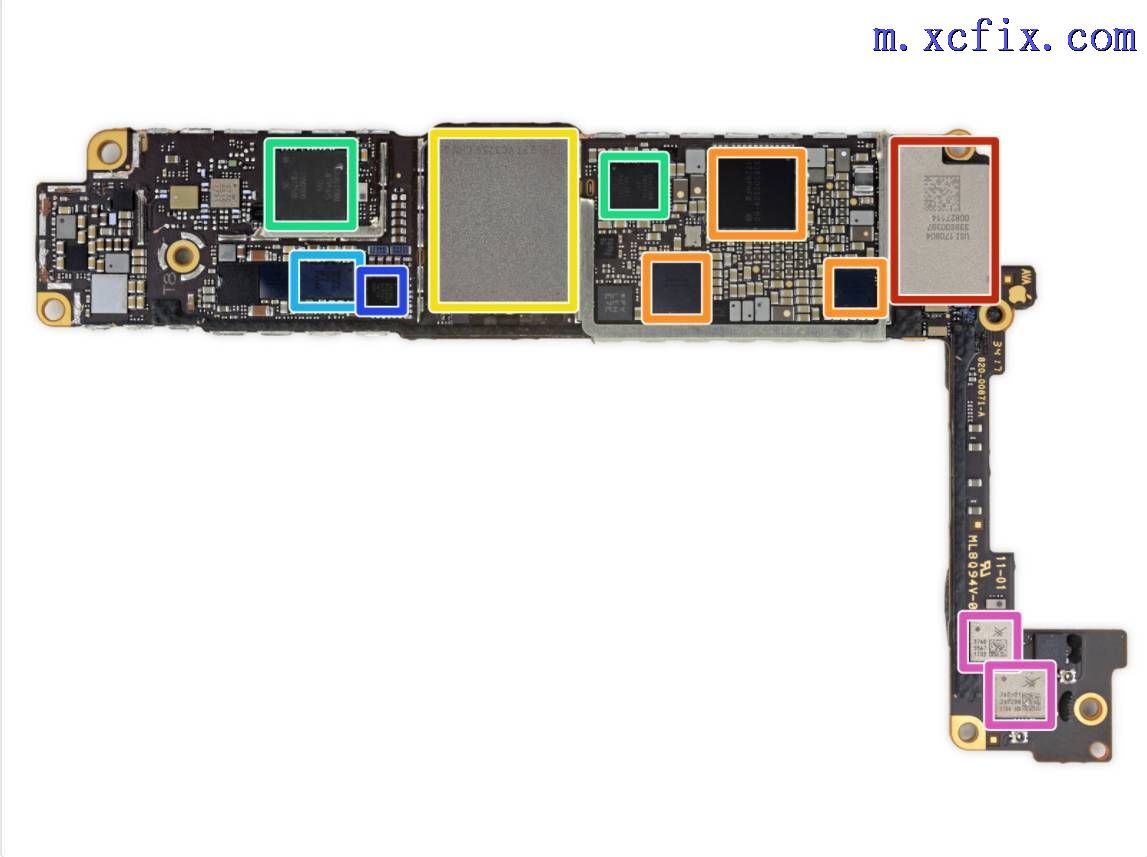

第十二步：主板背面！
在背面是这些玩意儿：
•红色框：Apple/USI 170804 339S00397 WiFi/Bluetooth/FM 无线电模块
•橙色框：Apple 338S00248, 338S00309 PMIC, 和S3830028
•黄色框：东芝 TSBL227VC3759 64 GB NAND 闪存
•绿色框：高通公司 WTR5975 Gigabit LTE RF 接收器 and PMD9655 PMIC
•浅蓝框：Broadcom 59355—可能是用来替代 BCM59350无线充电电路的
•深蓝框：NXP 1612A1—可能用来替代1610 哥伦比亚三星电路板
•紫色框：Skyworks 3760 3576 1732 RF 断路控制器 and SKY762-21 247296 1734 RF 断路控制器
第十三步：扩音器和气压计

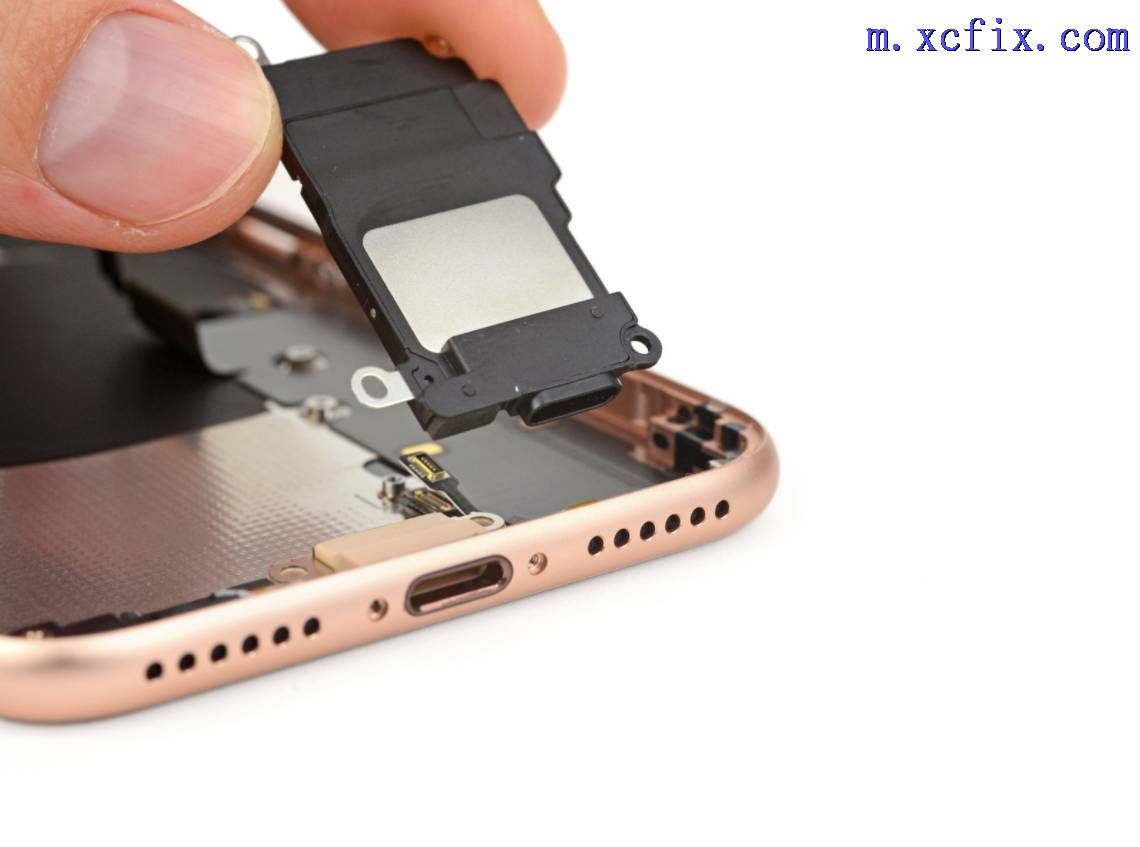

•主板拿开之后，我们来到了塑料部件这里。包括扩音器和气压计。
•气压计将让iPhone能精确确定你的海拔位置，同时还防水
•另一个进步的地方是：苹果公司称iPhone 8里的这个扩音器声音要大25%——虽然不好说能不能察觉到
•同样有12个扩音器孔洞开在iPhone8底部，就跟iPhone7一样。
•我们还发现了这些东西有防水功能，和一些橡胶支架。
第十四步：iPhone8无线充电的秘密！
•虽然后盖的部件看起来都很轻薄，但是我们还是找到了一些可以检视的零件。

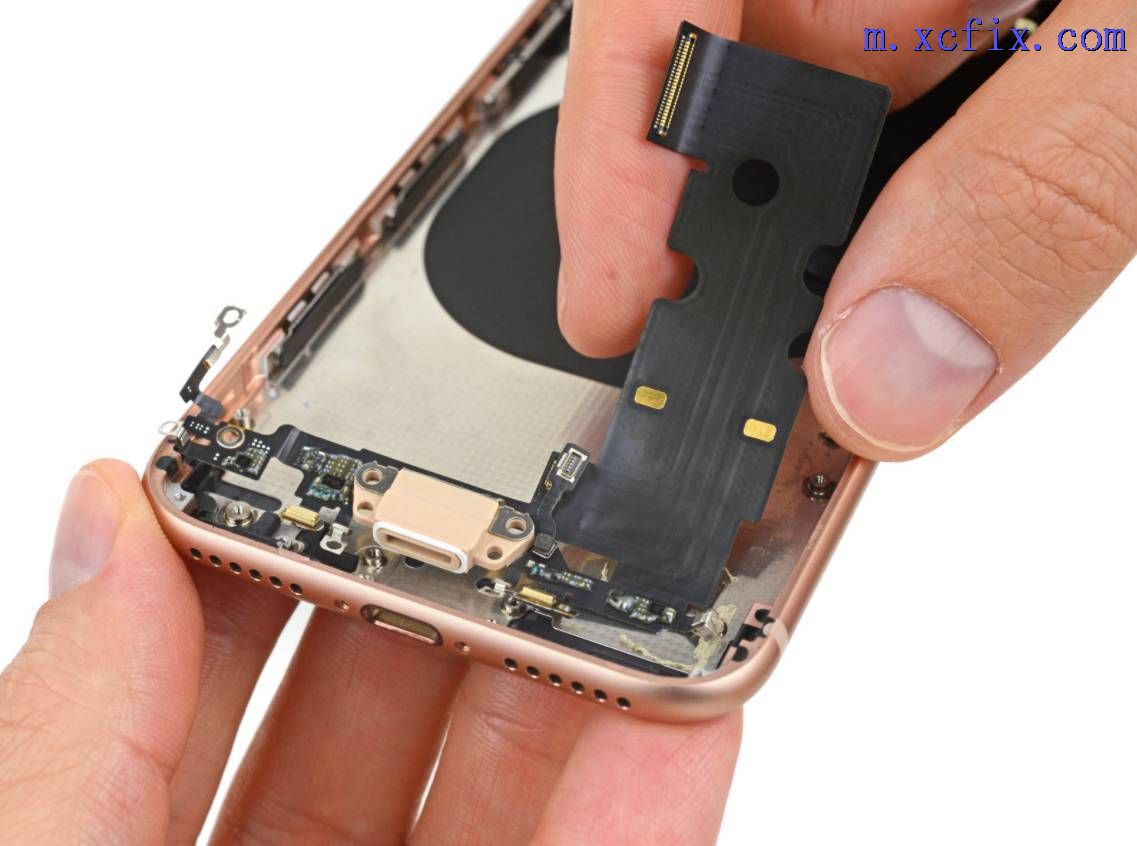

•这一桃子色的Lighting连接器比起iPhone7好像有所改动。我们发现了新的外型设计，好像有了更好的进水防护？

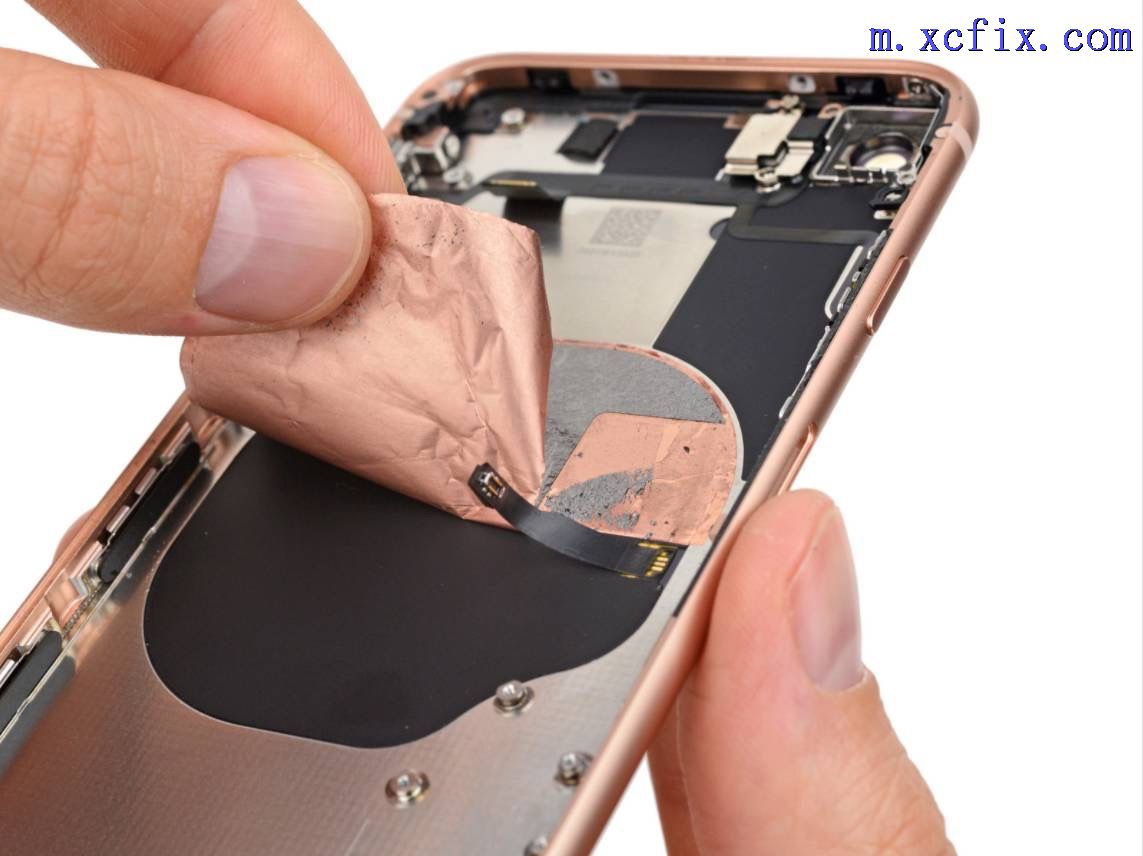

•我们发现了一些黑色胶带，覆盖在一些铜片上面，然后铜片覆盖在铜片上，这些铜片覆盖在铜片…等等…

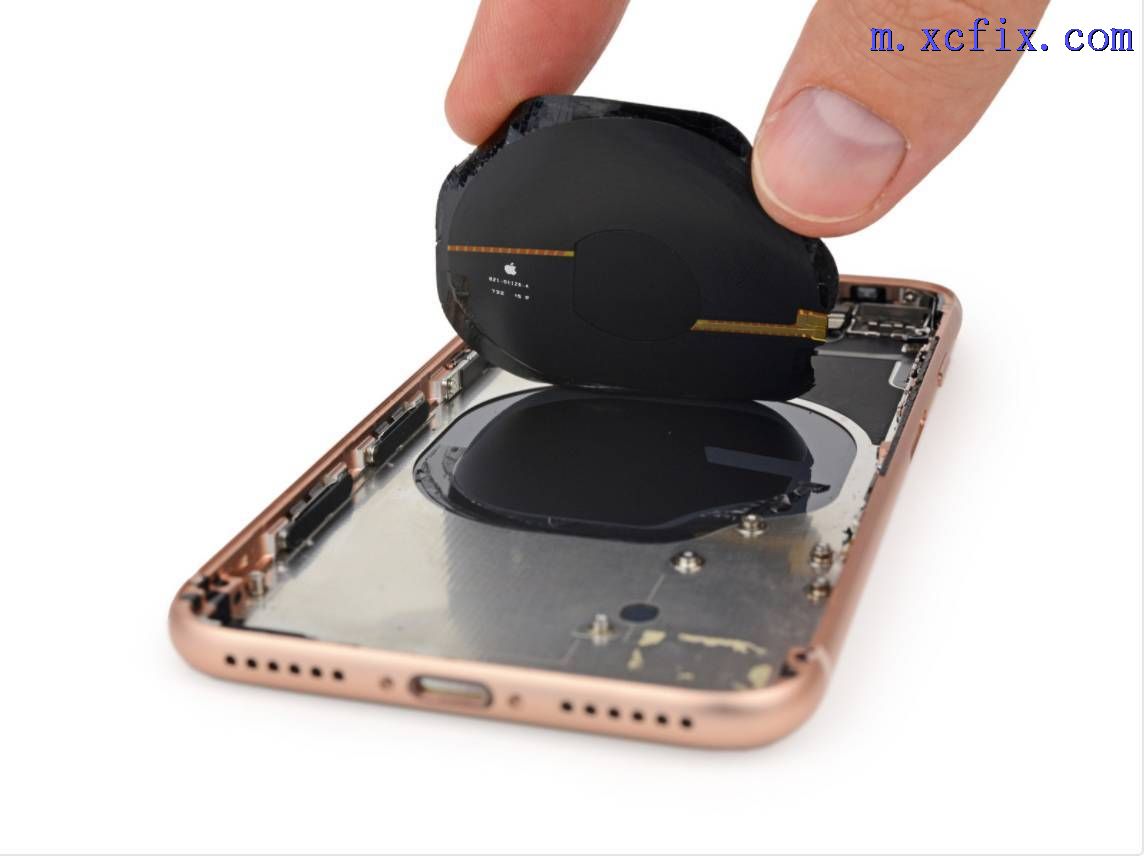

•这些可不是普通的黑胶带。这是深藏不露的苹果品牌——支持Qi的无线充电线圈。 这一线圈使用了震荡磁场来产生交变电流。交变电流接下来变成直流电——然后就能给电池充电了。
第十五步：后盖玻璃这么强？

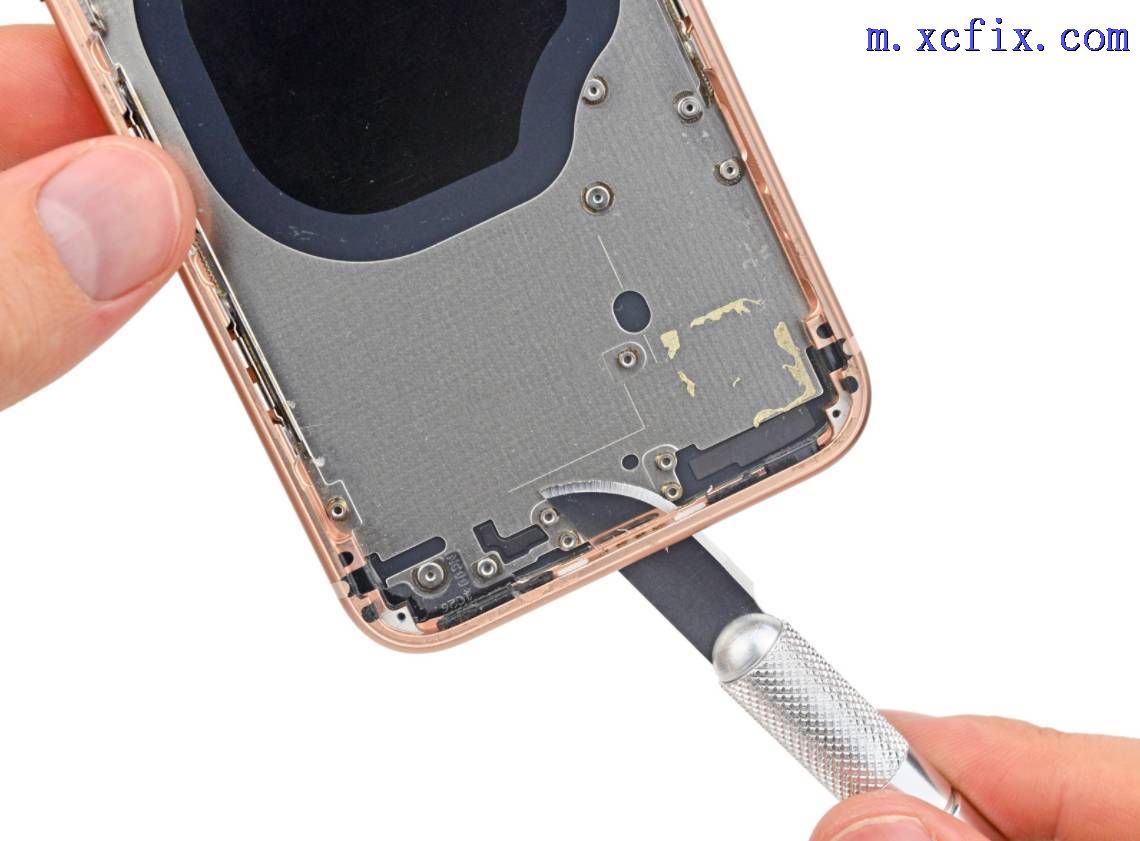

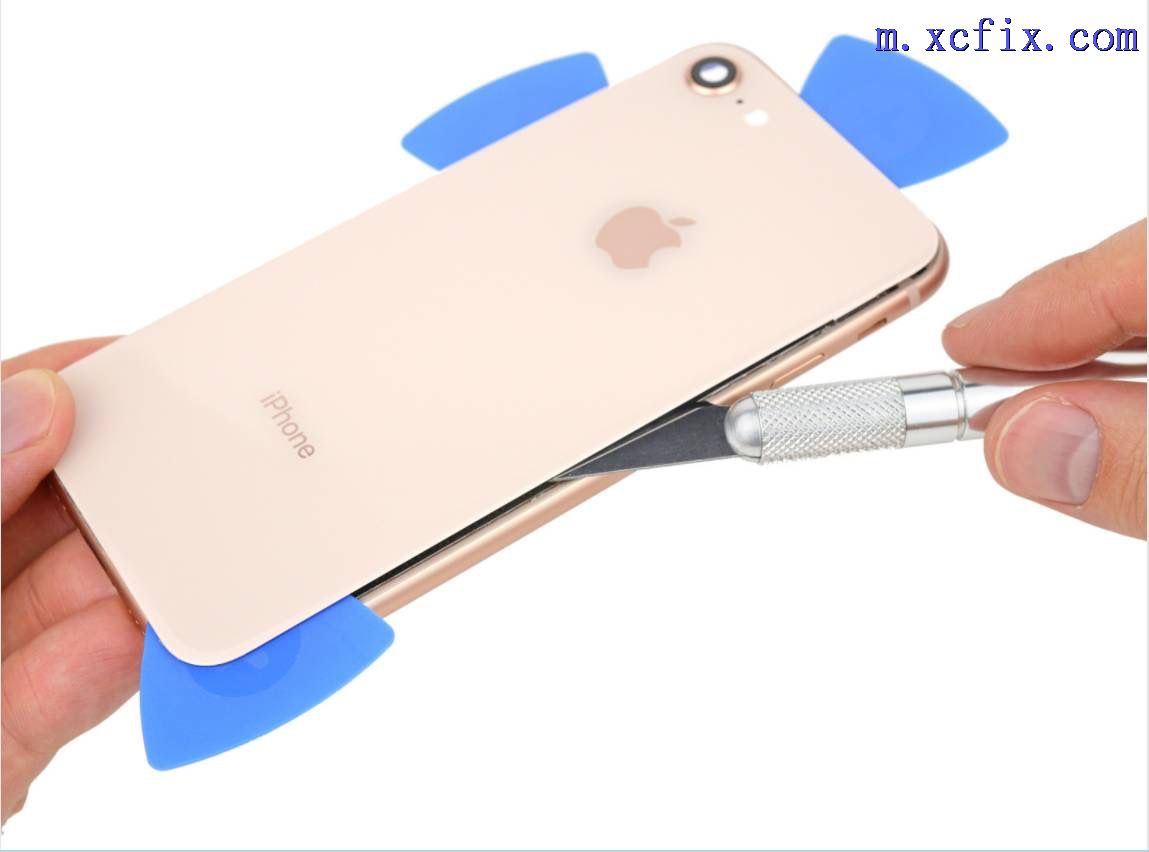

把后盖玻璃分离颇费了一番功夫。不过在经过很多加热和加湿之后，我们终于另辟蹊径，转而在加固后盖下方打开了一条通路。

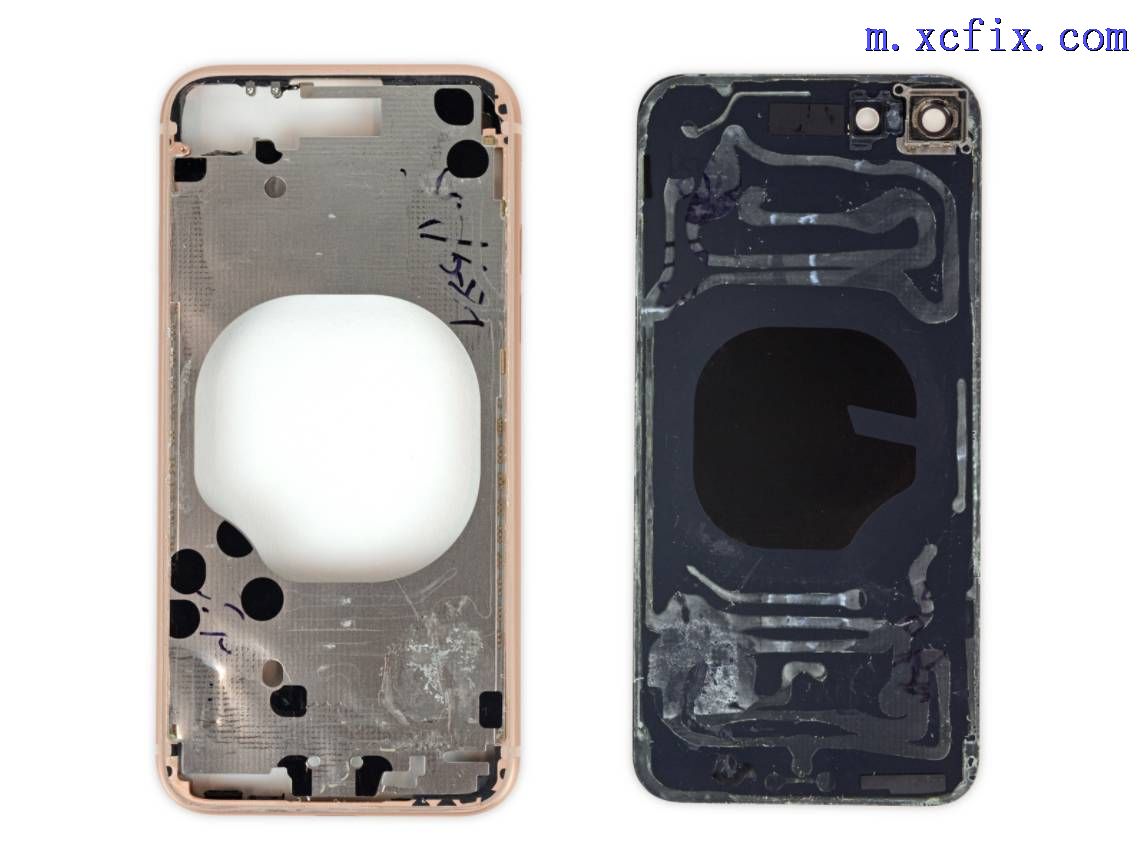

在更多次的戳弄之后，我们终于把这个7层复合玻璃板从主框架上弄了下来。
我们当时听说玻璃强度大，没想到这么强。
•这过程导致后盖板有一点变形——我们不知道苹果公司对此有何打算，但是他们好像会一直保密… 另外，玻璃上白色的痕迹不是手划出来的——那些是胶水而已。
第十六步：玩弄显示屏
我们终于能看看这款著名的牛X闪闪的显示屏了，然后把剩下的部件挨个拆掉。

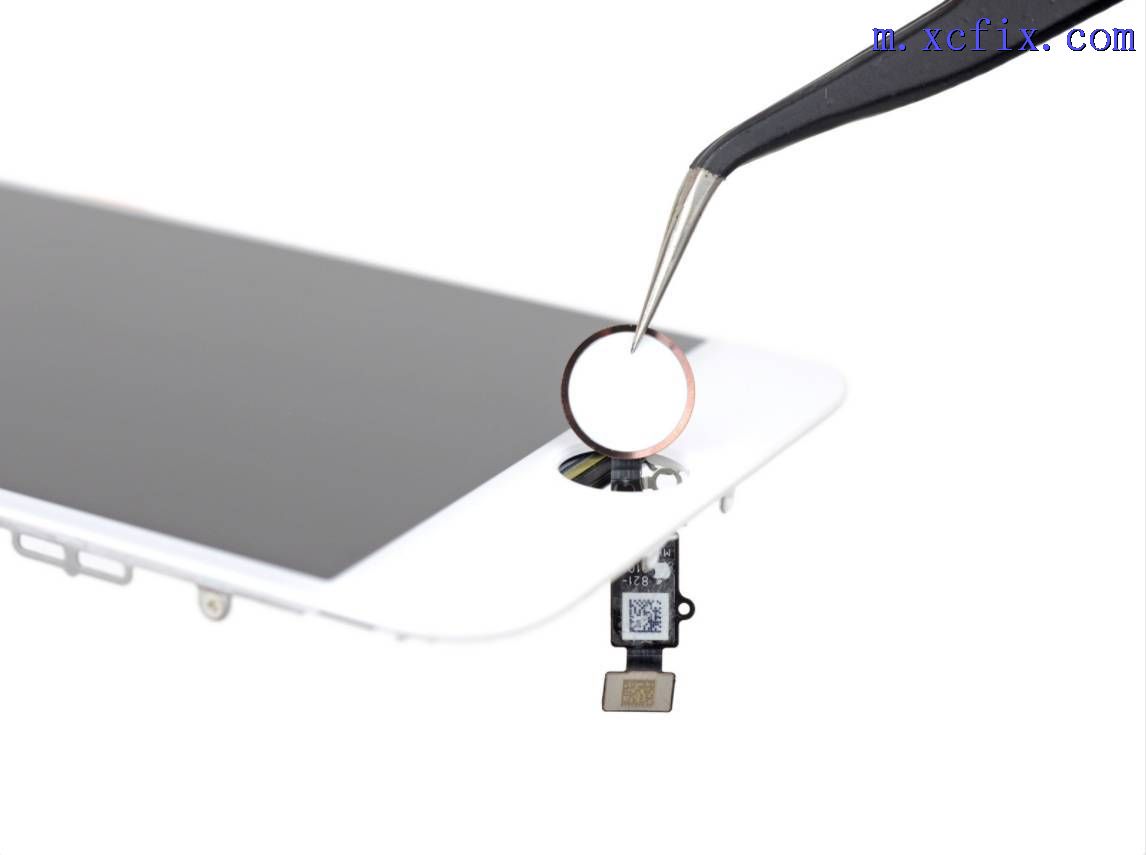

•拜拜Home键

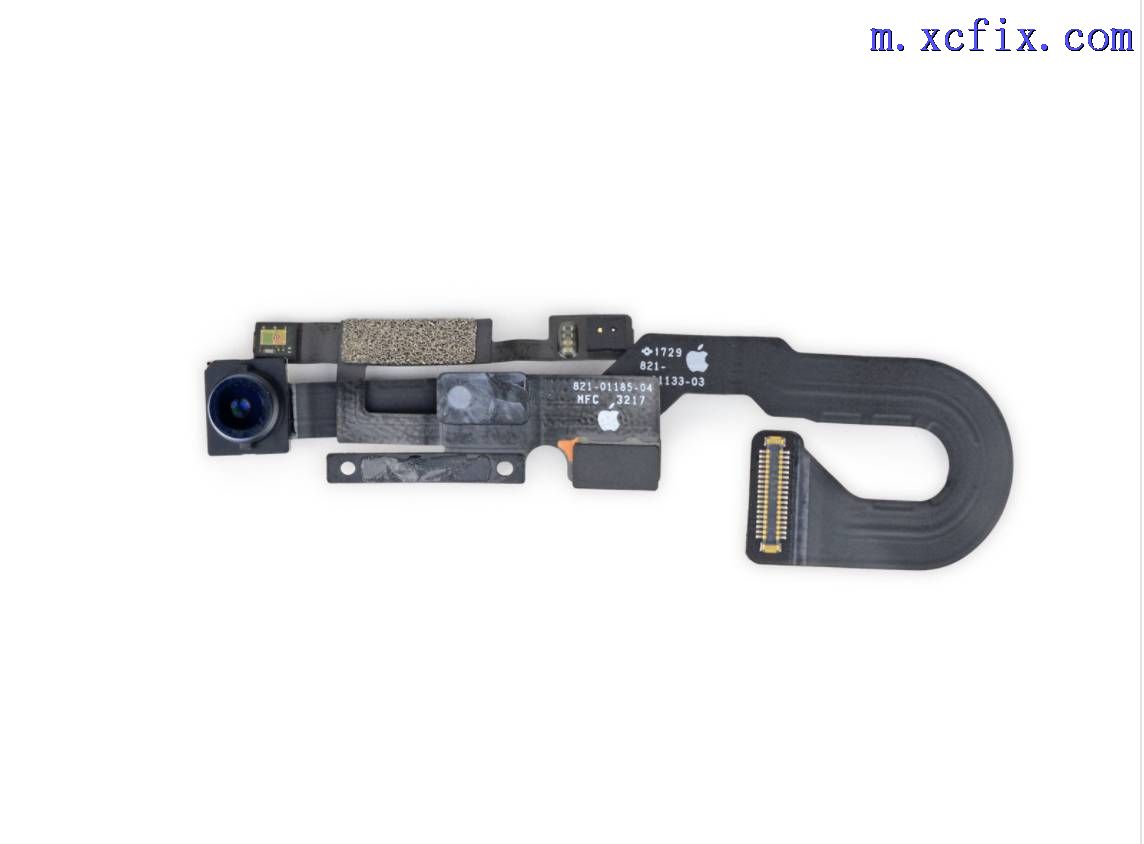

•拜拜前置传感器线

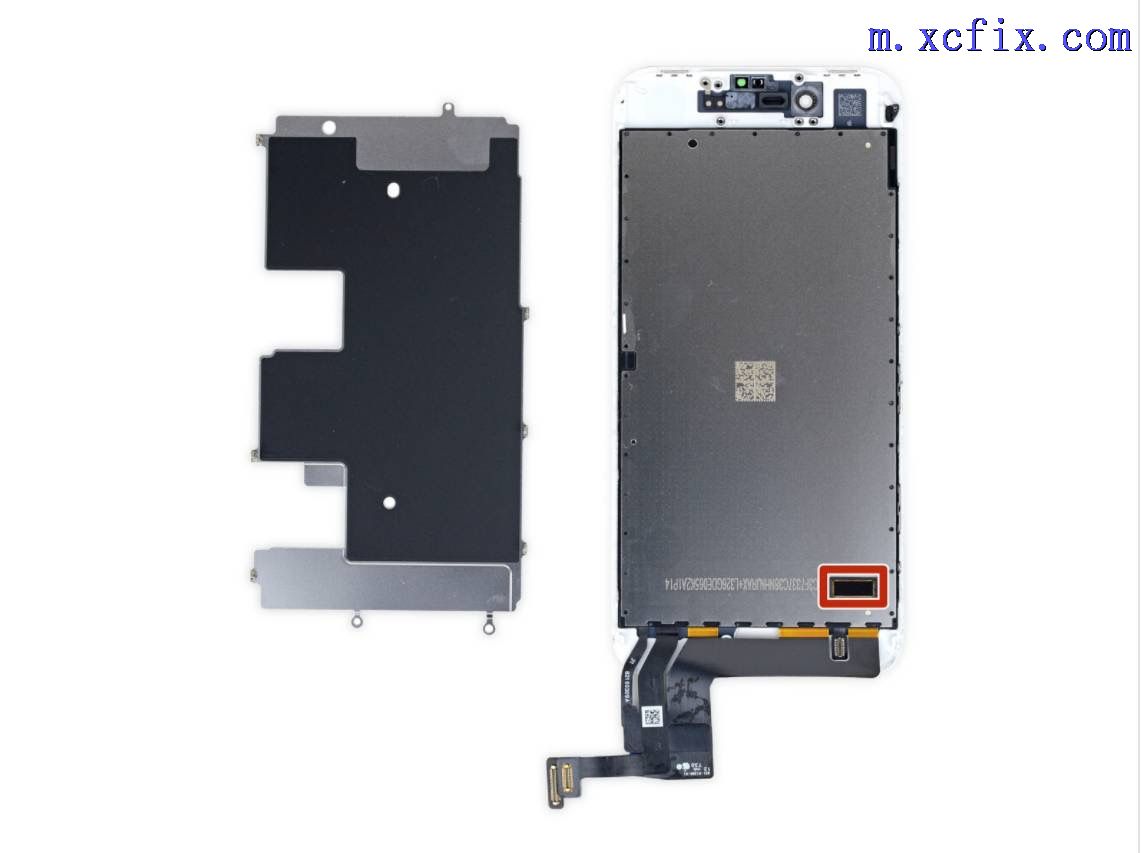

•拜拜LCD护板
•哎呀，但是这有个我们不认识的芯片（红框处）
•这次光传感器仍然是由彩色过滤器盖着，我们认为这能对True Tone系统有帮助。

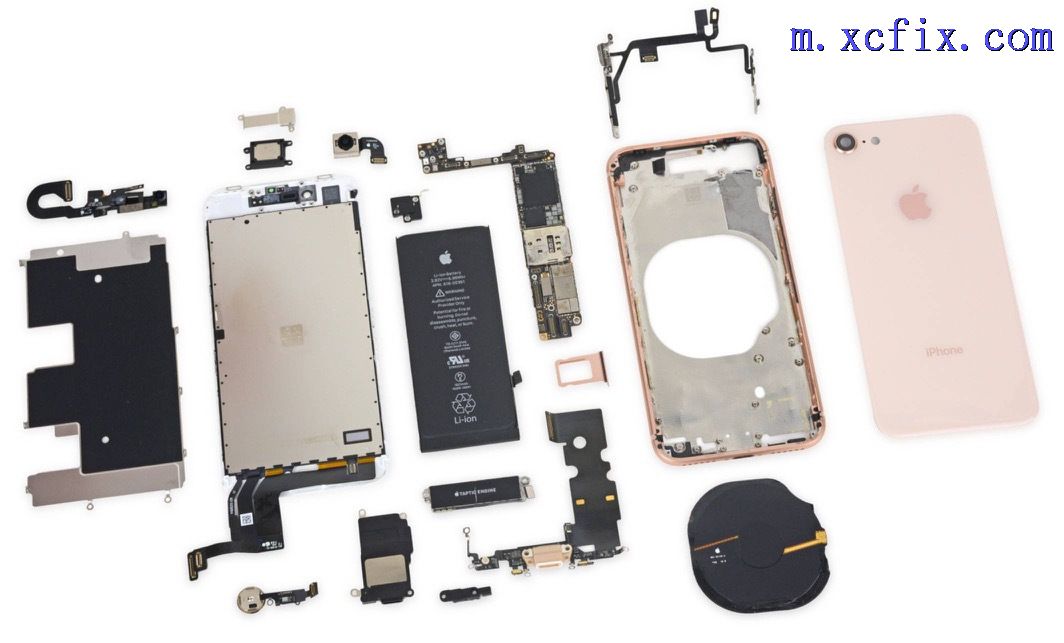

第十七步：搞定收工！
•这就是所有报告了！现在只有这么多，未来可能再给大家分享一些文字和图片。
拆解了iPhone8后，我们得出了这六个结论…
•优点1：显示屏和电池这两个最常被更换的部件，只要有合适的工具还是很好拆出来的。
•优点2：增加了无线充电之后，让你的Lighting支架上少了一些束缚，解决了这个设计上一直以来的问题。
•不好不坏的地方1：防水防尘封口让维修工作变得更难更复杂，但是这样也减少了液体渗漏问题的出现。
•不好不坏的地方2：电池连接线又一次用了普通的飞利浦/JIS束缚器——但是你还是需要4种不同的螺丝刀来完成维修。
•差评1：玻璃后盖板的耐久强度还有待测试——但是要更换这块玻璃后盖看起来非常难。
•差评2：iPhone的底部部件，以前很容易拆除，现在在一大堆杂乱支架和线缆底下变得很难搞。
