一、iPhone6P严重阴阳屏维修过程分享

型号：iphone6plus

故障情况：一半亮一半不亮。

维修思路：

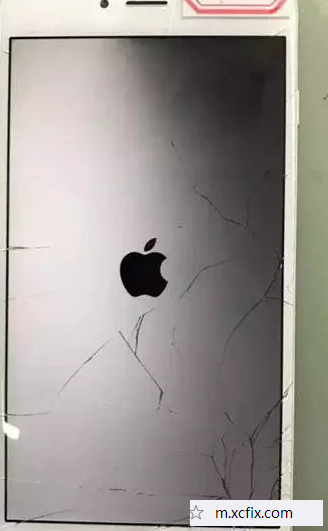

故障如图所示，一半亮一半不亮。在iphone6上，负责屏幕背光灯的只有一个灯光控制ic，但是到了iphone6p，灯光控制变成了两个，工作原理还是一样的，只是一个是主灯光控制一个是负的，在主板上左边的是主要的U1502右边的是负的U1580。

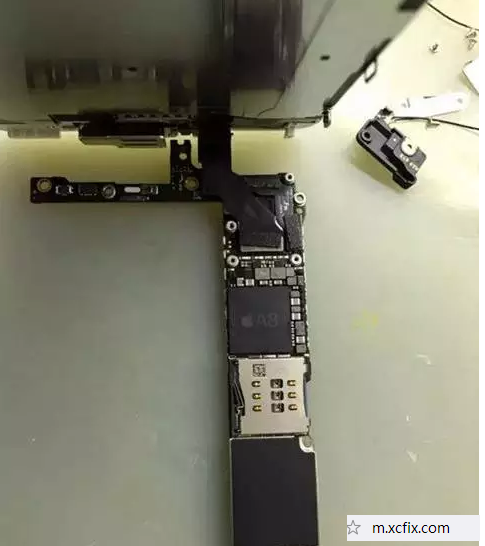

首先更换一个没问题的测机屏幕，确定下是不是屏幕引起的故障，结果换屏后故障依旧。

那就确定是主板故障，首先从外到内开始排查。我们先测量显示座对地阻值，显示座第4角位是通往右边灯控U1580的，正常阻值500左右，结果实际测量接地短路，问题找到！

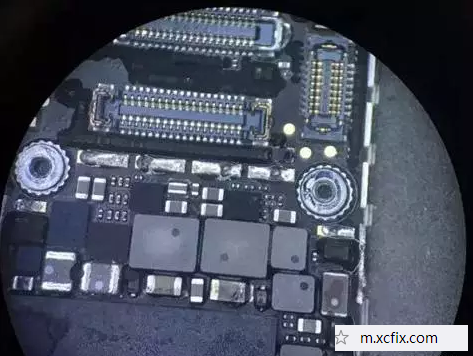

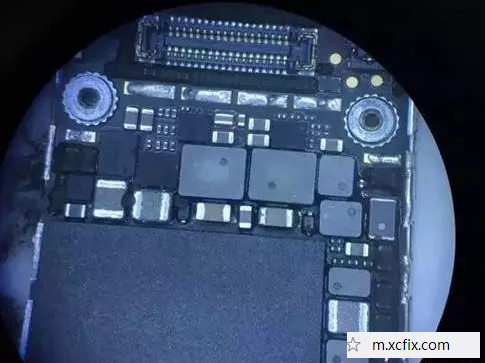

拆掉屏蔽罩，看他通路上的大电容C1587已经烧焦。

更换一个同型号的！

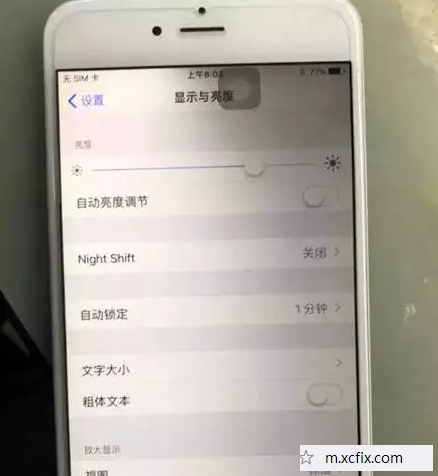

装屏测试。

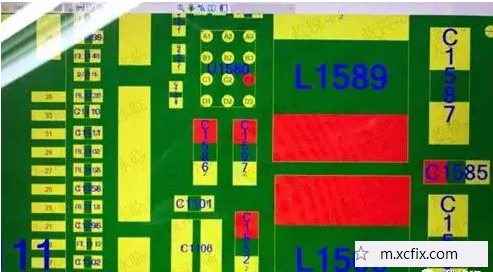

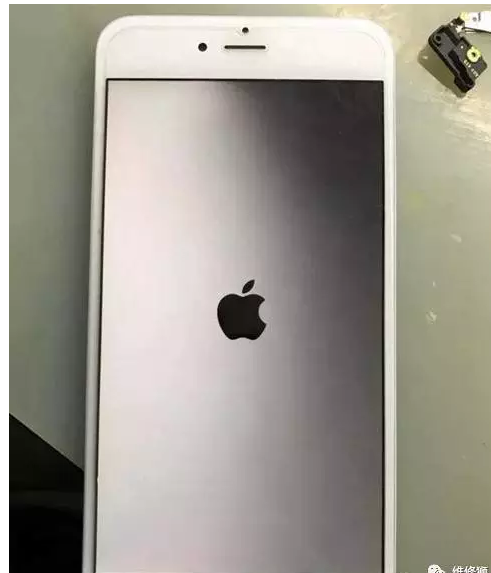

有意思，能点亮了，但是不够亮！而且还伴随着屏幕轻微闪动。这个时候测量C1587电容，已经有了16V电压，证明电容灯控都已经正常工作，那么还有问题的话最大的可能就是通路上的二极管D1589或者大电感L1589工作不正常，这个时候可以排除灯控本身故障的，因为已经有了16V电压，大电感工作异常会导致电压不稳造成屏灯闪烁，只要仔细观察二极管D1589没有明显的异常，我们就可以只接更换大电感L1589。

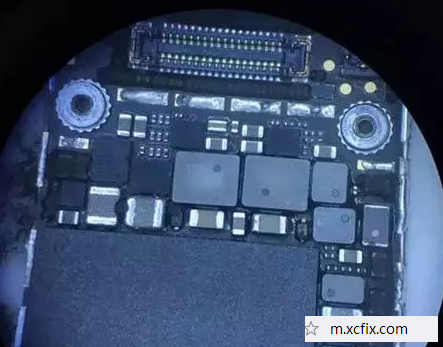

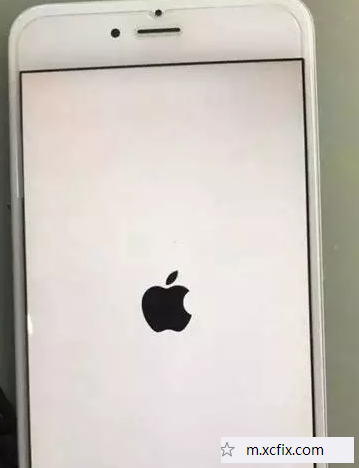

更换完成后加电测试，故障完美修复！

需要注意的是所有的操作都在主CPU附近，所以手工，风枪温度，风速控制一定要到位，否则吹爆了CPU有你好看！

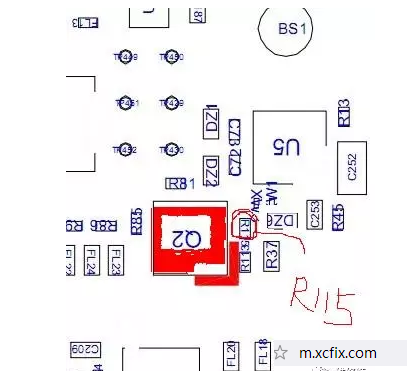

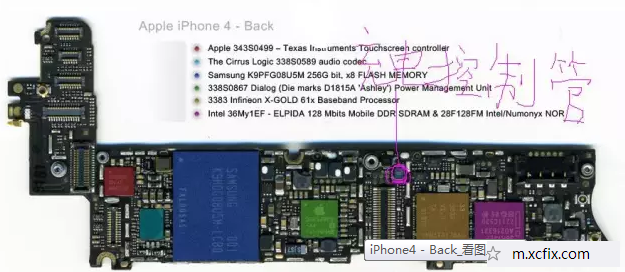

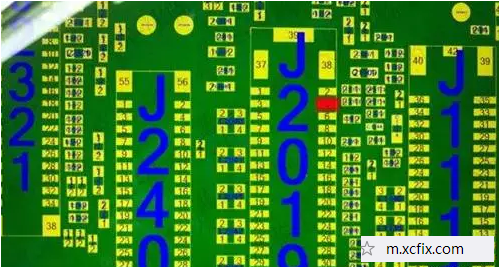

二、充电管位置图纸分享
