索尼VPCEA47EC笔记本电脑开机掉电再到通电不显故
来源：日期：2018-11-08 17:33 浏览：
文原创：成都新承电脑手机维修培训学校小齐 维修过程： 昨天维修的这个机器的该机，首先，机器拿来的时候...
机器：索尼VPCEA47EC
板号：MBX-224
时间：2016.8.19
故障：通电掉电
本文原创：成都新承电脑手机维修培训学校小齐
维修过程：

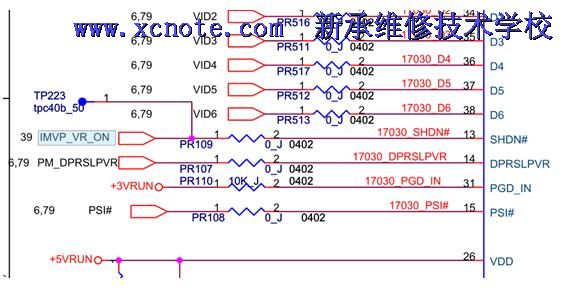

昨天维修的这个机器的该机，首先，机器拿来的时候是掉电，可调到0.5就掉，索尼的保护电路很强大，先从简单的下手，BIOS刷了再说，刷了N个不见效，再测量各大电感都有瞬间电压出来，断开CPU核心供电芯片的开启脚电阻PR109
不掉电了。电流在0.8稳定住，趁不掉电的时候测量所以的供电，二级供电，三级供电，各转换电压，各小芯片产生的电压都无异常

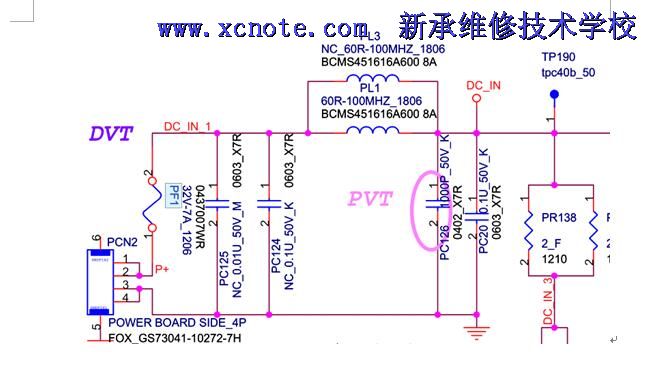

往回测量的时候发现公共点的电压只有17.5V左右，经测量PQ1的D级还是17.5V，再往前推到PF1，PF1因该是一个保险，可是在主板上是一个击穿的大电容，电容有23欧的阻值，找个保险换掉之后公共点电压恢复19V，公共点修复。
公共点电压正常后把CPU断开的开启脚还原还是要掉电，又测量了一遍主板供电，都正常，又测量全部的PG信号，都正常，也没有发现主板有短路的地方。

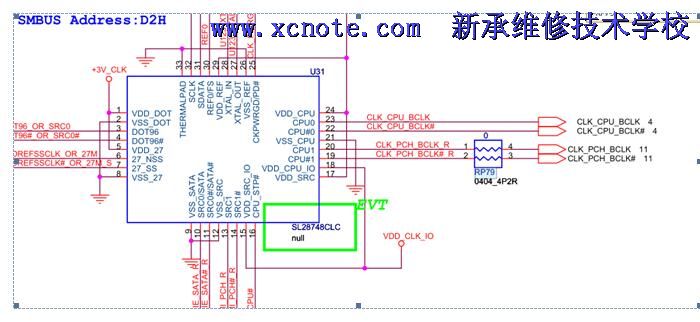

掉电的瞬间测量CPU有PG信号，接着测量时钟芯片，有供电，测量到RP79时发现这个排阻没有，RP79是给南桥提供时钟的，如果南桥没有此时钟，南桥工作不正常，会导致掉电。
料板上找了一个排阻换上，电流到1.0左右不掉电了，插不插内存都一样，又不跑吗了，我艹

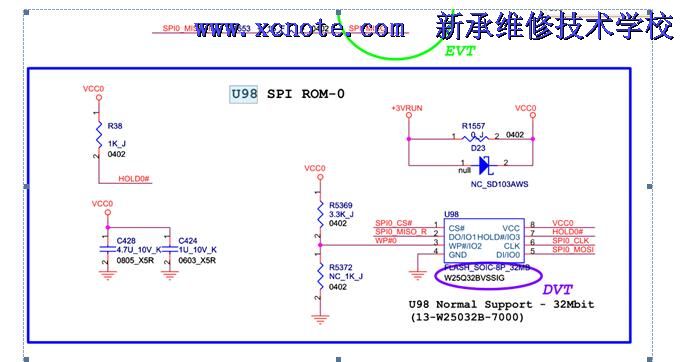

不跑码，供电和PG，时钟都测了，没问题，那就换换CPU，内存过不了，COMS电池也有电，想到刚开始刷了BIOS，又把原机的刷回去还是不行，测量BIOS第3，7，8脚供电，3脚和8脚有3.3V正常，7脚1.5V不正常，
发现给7脚供电的电阻R38又不翼而飞，找了个1K的补上，又发现2脚与南桥之间的15欧电阻R1553还是没有，一时间找不到15欧的电阻，找了个30欧的电阻换上，再开机电流一路跳变至2A,高高兴兴的接上屏，还是不亮，，*脏话*。。。。
看电流已经亮机了，观察了一下主板，当看到索尼有一个调节屏幕显示的开关，参照图纸的组合开关经过一番搏斗之后终于亮机了
总结清：修此机都是参照时序维修的，掉电时查电压，PG，有无短路，CPU的PG正常后查时钟，不跑码查BIOS电路
