DELL N4110笔记本花屏故障维修案例
来源：未知日期：2018-12-03 21:02 浏览：
机器型号：N4110
主板版号：DAV02AMB8F0
版本：REV:F
主板高清图：

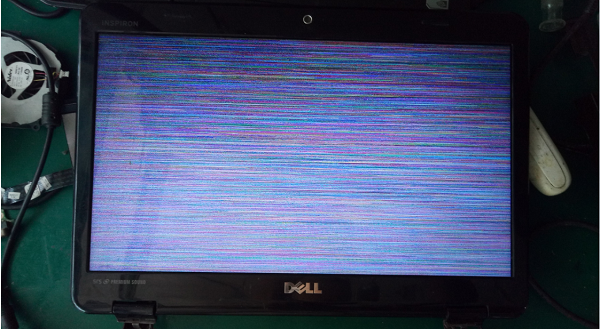

故障现象：按开关过Logo后屏幕发红，发灰过一会儿开始笔记本花屏（这种故障第一感觉就是桥挂了）。
先换屏试试吧！换屏后涛声依旧。拆主板，屏蔽独显测试，涛声依旧。难道是桥导致的？换桥再说！换桥客户肯定不会修了，因为听他说这本放了很长很长时间没用了，准备用时打开发现不亮，亮的时候就出现这种故障。先扫荡一遍主板各个电压看看有没有异常再说吧！扫荡了一圈，发现可疑的地方。
偏低了0.3V会导致这种问题吗？报着怀疑的态度换了个MOS转换管。

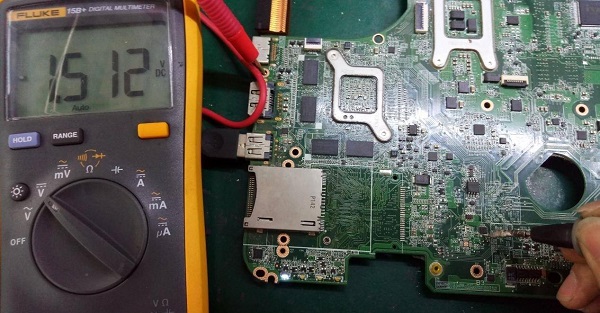

上电测这里电压稳稳的1.5V。
再次上电，接屏故障排除，做系统测试一切正常。+1.5V_RUN为什么会导致这种故障？追其去的地方。
改名给桥的FDI和DMI模块供电。
分析：
集显独显进行切换时，当采用独显是通过FDILINK总线传输信号给桥，桥再输出LVDS给屏；当采用集显是CPU通过FDILINK总线传输信号给桥，桥再输出LVDS给屏。也许是转换管性能不良导致电压偏低，电流不够，FDILINK总线异常从而导致花屏。
