iPhone X拥5.8英寸的屏幕，支持3D Touch压感操作，支持HDR显示。iPhone X使用Face ID人脸识别，搭载的A11 Bionic处理器，2716mAh电池容量，这款iPhone X在设计上的一些创新，做为手机维修人员，第一步就是拆装，下面我们来看看IPHONE X的拆机教程，希望对您有所帮助！

iPhone X拆机方法\过程：

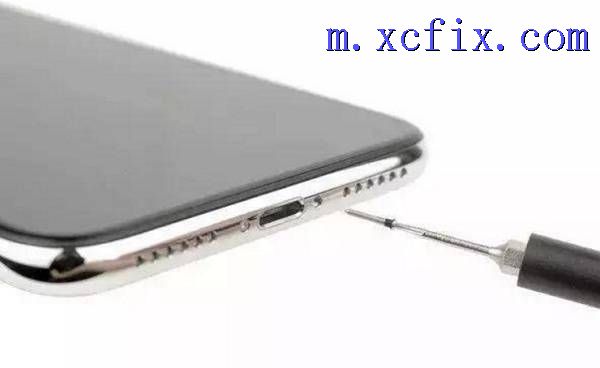

首先拧下底部的两颗固定螺丝。



从屏幕开始拆机，首先对屏幕均匀加热，然后利用吸盘打开一条缝，用指甲盖在周围划一圈，就可以将屏幕打开。注意拆解的时候不用把上面的排线扯断。

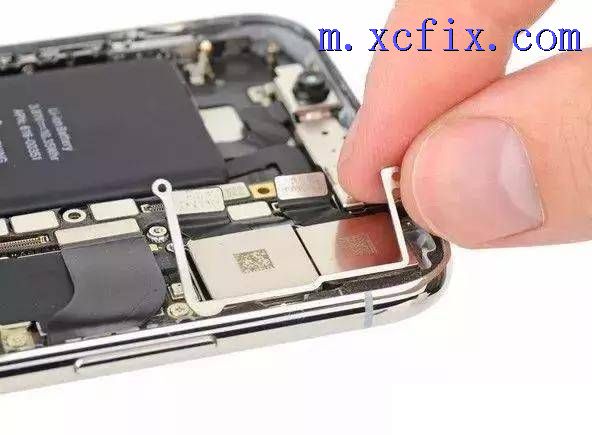

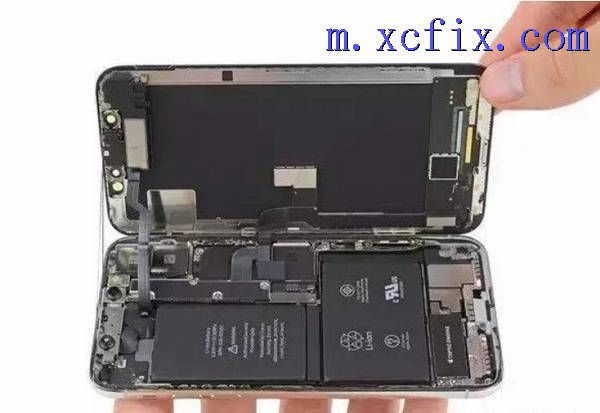

从侧面打开iPhone X，只能打开到这个角度；独立的支架cover每个逻辑板连接器，在之前我们没有见过这样的构造。

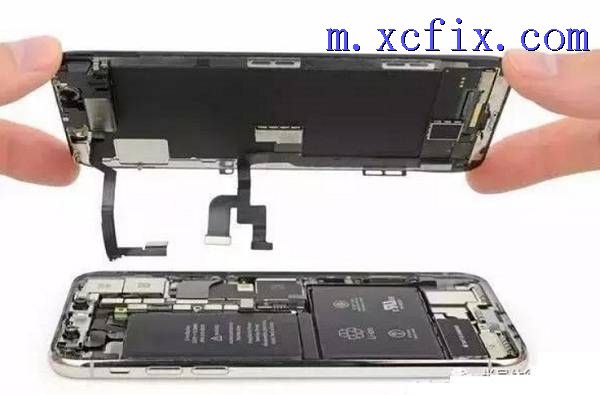

看看屏幕背后可以更好地看到屏幕背后的硬件构造，在这里可以确认，那个神秘的芯片是在屏幕上的。因为前脸的大改变，前置摄像头的设定也有了一定程度的改变；可以看到，电池和X光显示一样，占领了手机的大部分空间。

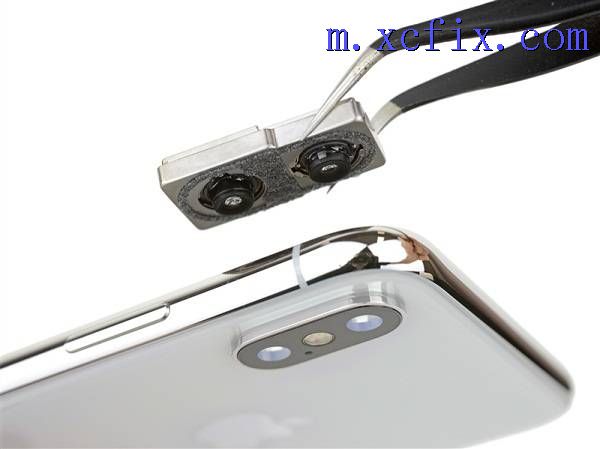

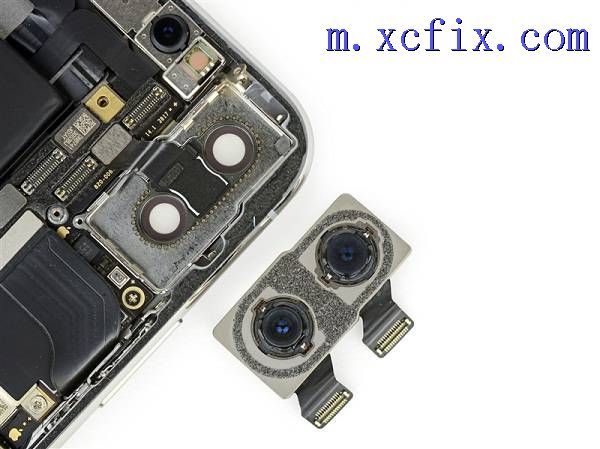

接下来拆双摄像头，使用一个细长的金属条固定着。

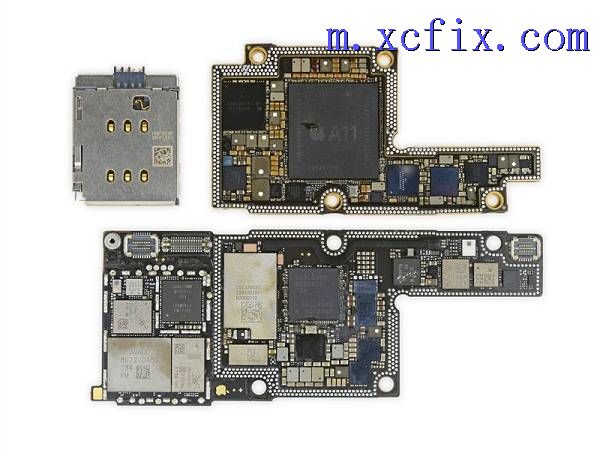

然后拆下主板，主板双层紧紧焊接在一起，不得不动用BGA热风枪才分离开来。分离开来的主板一共有三块，大小各异。对比iPhone 8 Plus的主板，总面积其实增大了35％，但却利用双层堆叠，大大缩小了空间占用。

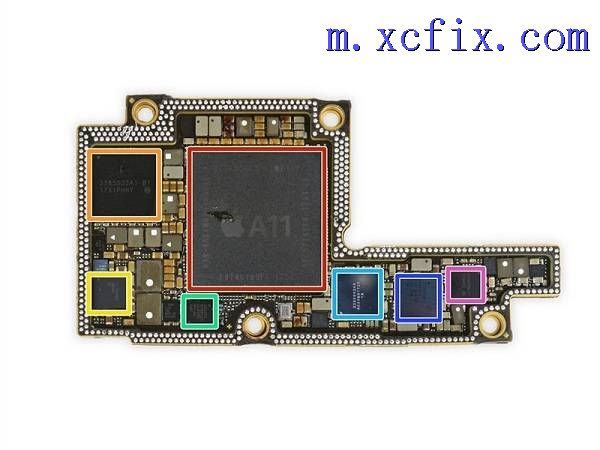

我们先来看看第一块：

红色：苹果APL1W72 A11仿生处理器(上边覆盖着SK海力士H9HKNNNDBMAUUR 3GB LPDDR4X内存)

橙色：苹果338S00341-B1

黄色：德州仪器78AVZ81

绿色：NXP 1612A1

青色：苹果338S00248音频编码器

蓝色：STB600B0

紫色：苹果338S00306电源管理IC

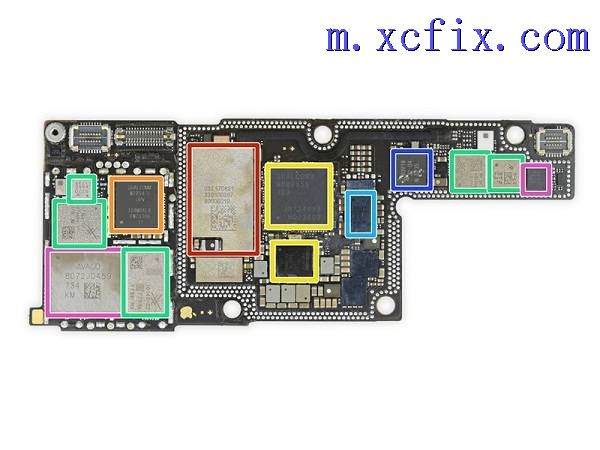

再来看看第二块：

红色：苹果USI 170821 339S00397 Wi-Fi/蓝牙无线模块

橙色：高通WTR5975千兆LTE收发器

黄色：高通MDM9655骁龙X16 LTE基带、PMD9655电源管理IC

绿色：Skyworks 78140-22/SKY77366-17功率放大器、S770 6662、3760 5418 1736

青色：博通BCM15951触摸控制器

蓝色：NXP 80V18 PN80V NFC控制器

紫色：博通AFEM-8072、MMMB功率放大器

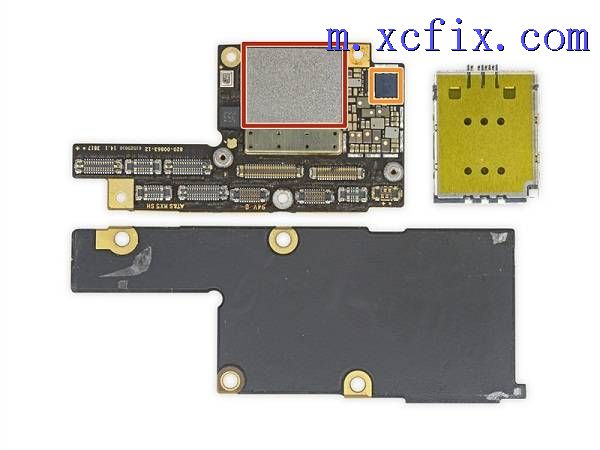

接下来是最后一小块：

红色：东芝TSB3234X68354TWNA1 64GB闪存

橙色：苹果/Cirrus Logic 338S00296音频放大器

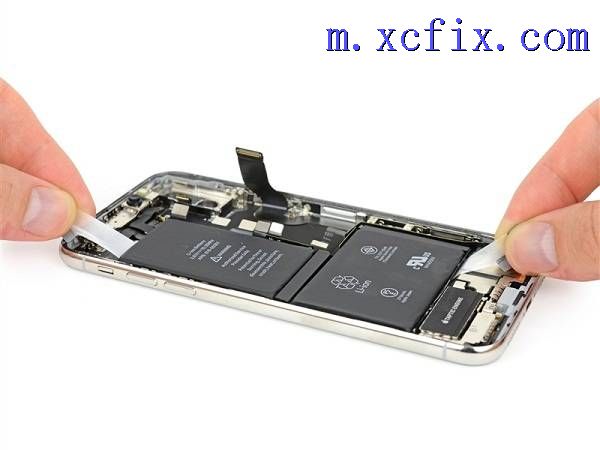

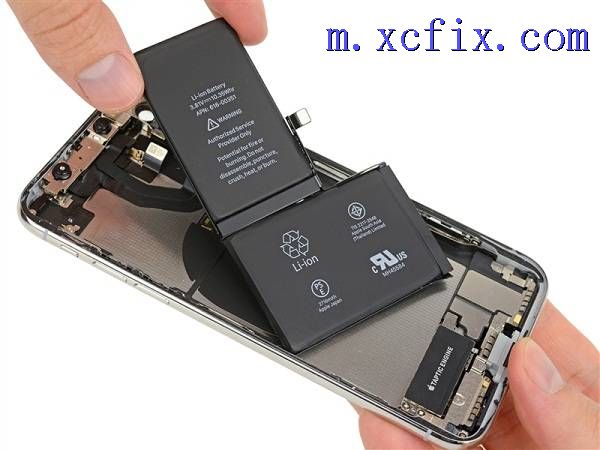

接下来是电池，虽然分成了两块，但其实是做在一起的。电池规格为10.35W、2716mAh、3.81V，略高于iPhone 8 10.28Wh，作为对比Galaxy Note 8达到了12.71Wh。

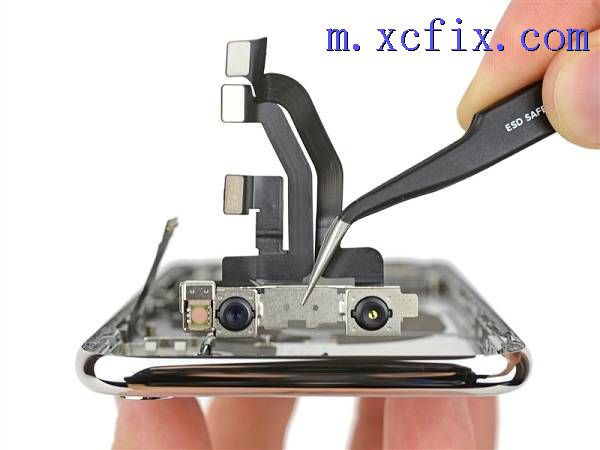

TrueDepth摄像头系统无疑是iPhone X上的一大焦点，是实现Face ID人脸识别的关键所在。

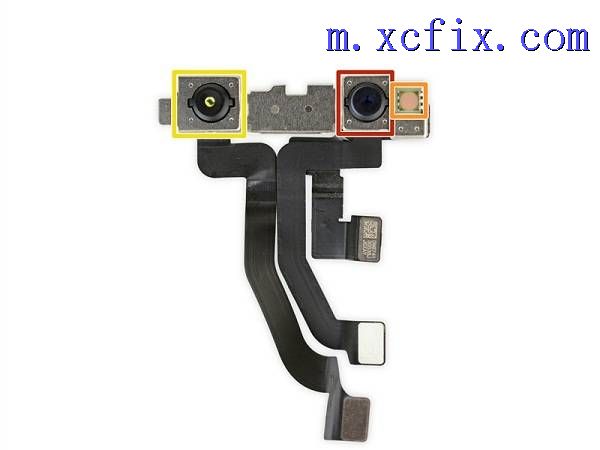

红色框内为前置摄像头，橙色框内是红外点阵投影仪，黄色框内是红外摄像头。首先：内嵌在显示器中的泛光照明灯用红外（IR）光照射人脸。接着，用图片中红框标记的前置摄像头确认人脸的存在。然后，最右边的红外点阵投射器在脸上投射红外网格来创建一个三维模型。最后，左边的红外摄像机读取该模型，并将数据发送到手机。iPhone X使用了一些非常快的软件算法，把所有这些碎片结合在一起，弄清楚到底是不是你。

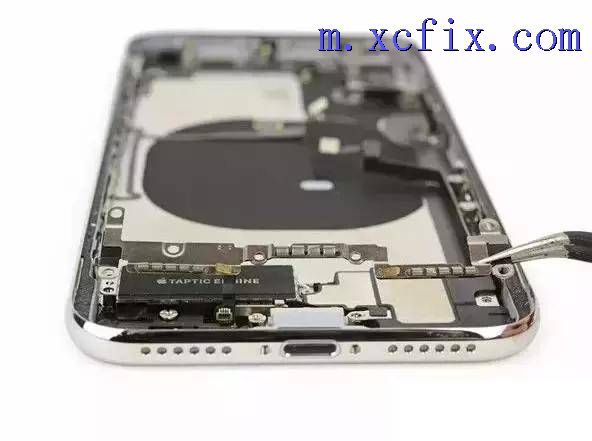

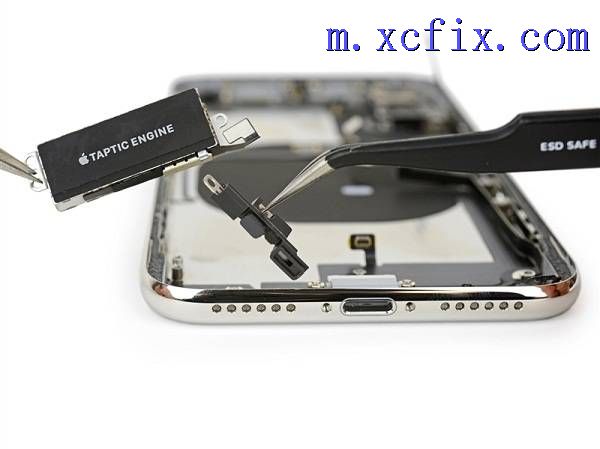

让我们看看后壳里的其余组件吧。首先是覆盖在弹簧连接器和EMI接地棒上的小支架，后面粘有一条电缆。

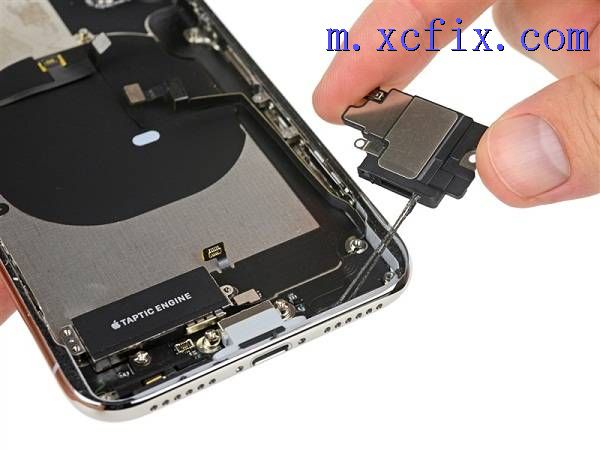

防水零件伪喇叭。

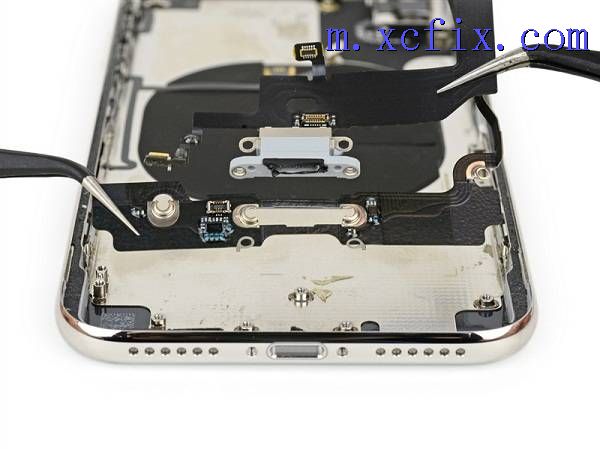

Lightning接口。

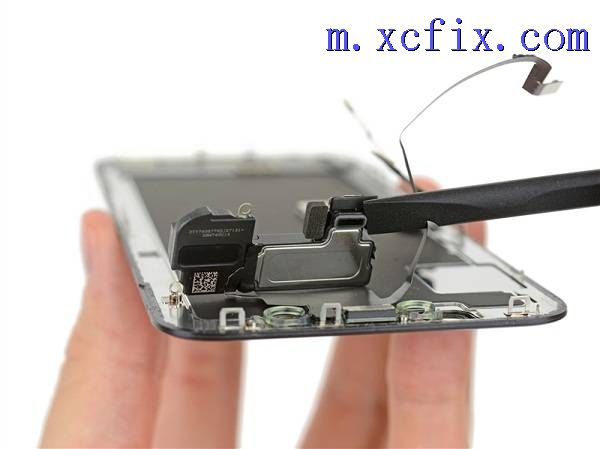

回到前面板，首先是听筒扬声器，结构做了重新设计。

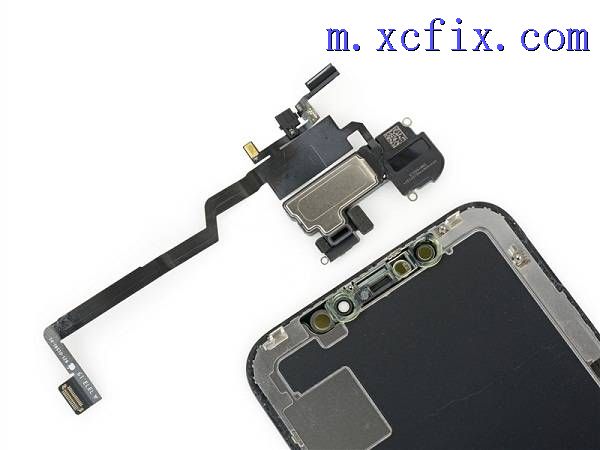

这应该是最复杂的前面板了：扬声器、麦克风、环境光传感器、泛光感应元件、距离传感器。

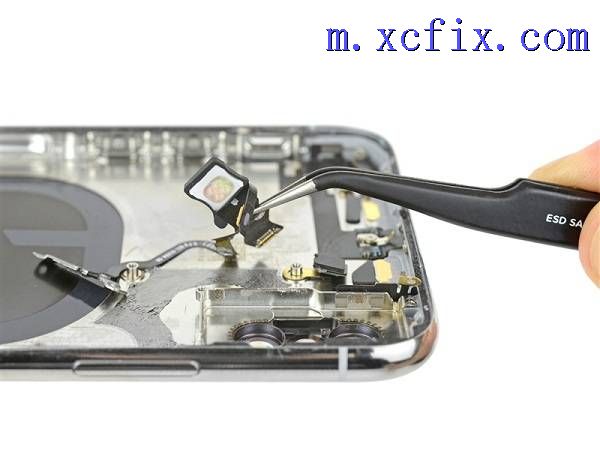

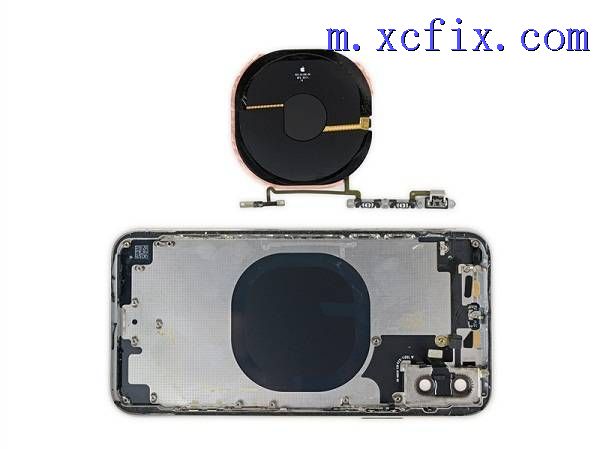

然后拆解无线充电圈，它连接着音量按钮、静音开关还有一个未知的传感器。



闪光灯和电源键在这里。

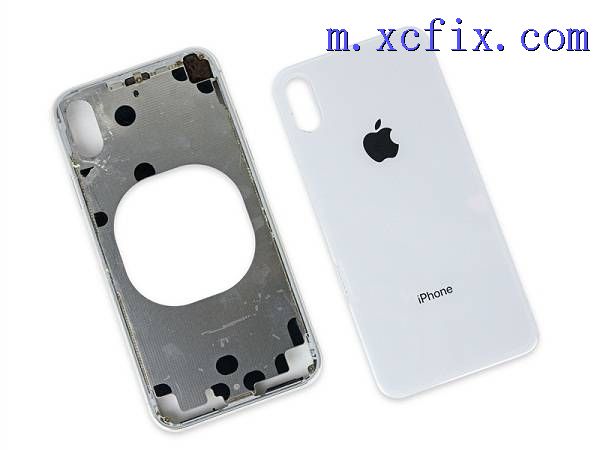

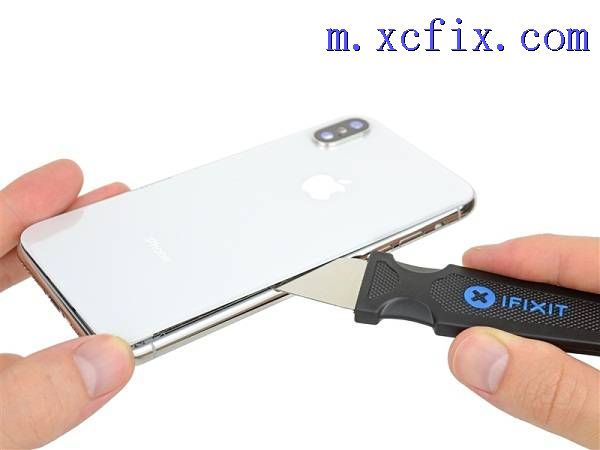

再回到机身背面，拆玻璃后壳。

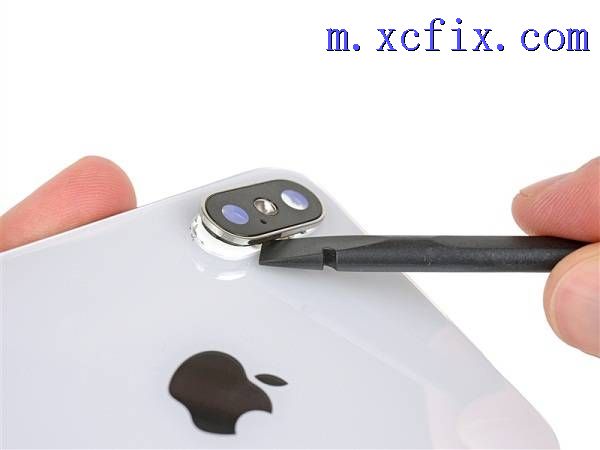

还需要拆下摄像头保护盖。



顺利分离。

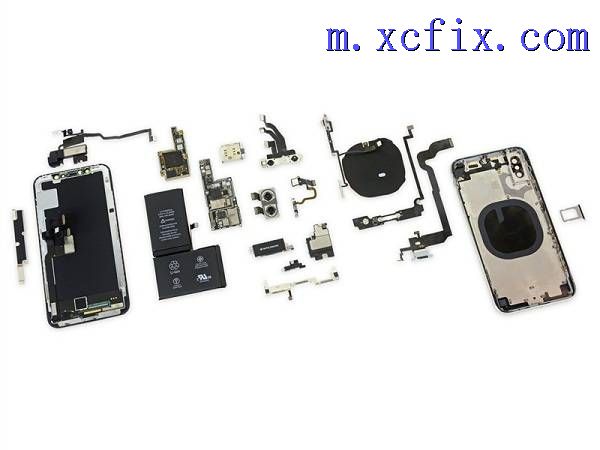

至此，iPhone X拆机就完成了，附上全家福。

总结：显示面板和电池维修依然是iphone设计中最优先维修的选项。在不去除Face ID识别芯片的前提下，可以更换前面的显示面板。iphone x增加的防水功能使得整个修理过程变得更加复杂，也降低了整机的可修理性。主板上的电缆设计更换起来异常麻烦并且费用昂贵。正面和背面玻璃面板在跌落的时候都有可能损坏，而后盖玻璃的更换则需要拆卸所有的零部件。更多拆机图文教程请关注新承维修技术学校微信
