什么是电路图？
电路图是把电路设计原理以图纸的方式展现出来，为制造和维修电路板提供依据。一套完整的电路图包括：原理图和元件位置图。 要识读电路图，首先得要有一定基础。
原理图：是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。
元件位置图：是方便用户能快速找到相应元件所在主板的正确位置。其实，一个电路可以看作由一个或多个基本电路组成。
电路图中各组电路不是孤立，而是相互联系的。弄清电路的基本连接和作用后就可以仔细分析整个电路的工作原理。
英文标识的含义
电路图中会涉及到许多英文标识，这些标识主要起到辅助解图的作用，如果不了解就不知道它们的作用，更不可能看得懂原理图。下面讲解主要的英文标识解释，大家一定要背熟记熟，要多练习、多看电路图，对不懂的英文及时查找。
英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，若在图中标记 SPKP，就证明它是扬声器正极。所以，当有英文不明白时，可将它们拆开后再进行理解，灵活运用。
元件编号
元件位置图有两大作用：查找元件功能和查看元件位置。在元件位置图中，每一个元件都有唯一编号，这个编号由英文字母和数字共同组成。编号规则可以分成以下几类：
还有一部分编号是主板上的测试点，以TP或PP开头，后面跟着数字，如TP4301、PP5502。
查找元件功能
可以根据相应的元件编号去查找原理图，从而了解此元件的作用，以iPhone6S主板为例。 如果想了解某一个元件的主要功能，如图方框中的元件。

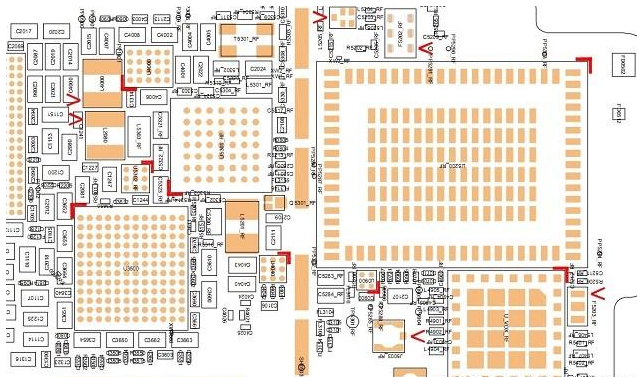

第一步：首先要在元件位置图上找到该元件的编号。打开iPhone6S元件位置图，根据该元件所在位置找到该元件的编号为U3500。
第二步：根据元件编号中原理图中查找u3500可以直接跳转到该元件位置。
（1）根据该元件周围线路标识判断，如上图中标有AUDIO CODEC，从而说明此芯片的作用是负责音频信号处理。

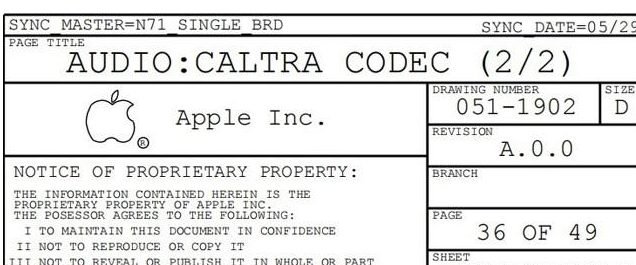

（2）可以根据该元件所在图纸右下角的说明判断
如何查找电阻电容元件？
如果想要查找某一电容、电阻，而一块主板上又有那么多的电阻电容，有没有好的方法进行查找呢？
其实很简单，只需要找到和电容电阻元件编号第一位数字相同的主要芯片的元件编号，那么这个电容电阻元件多数情况下就在这个芯片的周围。例如：想要查找R3030和C3031的位置。
R3030、C3031与U3030第一位数字相同，所以只需要先在元件位置图中找U3030，然后在它周围查找即可。
原理图，又叫做“电原理图”。通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路实际工作时的原理。
原理图就是用来体现电子电路工作原理的一种工具。我们只要学会查找原理图， 就能够根据它去深入的维修。下面我们将对原理图中的标识进行详细解释。
1.附加电路。主要将主信号或主电压进行转换或变换的电路。
如下图：PP1V8电压通过保险电感转换为PP1V8_FCAM_CONN电压。
2.线路连接页号提示。为了方便查找，在每一条非终端线路上都会标识与之连接的另一端信号的页码。
例如：查找SPI_OWL_TO_ACCEL_GYRO_CS_L是由谁输入到U3100的，根据线路连接页号提示，就可以直接找第九张电路图。
再根据信号描述找到所连接的芯片是U0600。
现在大多是电子版电路图，可以使用PDF软件轻松搜索，页面就显得不那么重要了。
3.接地点。主板上任何一个接地点都是相通的，它也相当于电池的负极。
4.电感。电感旁边会标注大小。如图：电感L2300为1.0UH。
5.主电路功能。主要描述本张图的功能。如图：系统电源、充电器。
6.电容。电容旁边会标注大小。如图：电容C0730为100PF。
7.信号名称。对该线路传输的信号进行描述。
8.元件编号。对每一个元件进行编号。在这里，CPU的编号有一个小小的区别。
如图：它将U0600 CPU这个元件编号分为四个部分，但它们仍然是一个元件，仔细看图后会发现，只不过是每一部分处理的功能不一样。
9.空点。用NC或X表示，如果在维修过程中发现是空点的焊盘掉了，对维修没有影响。
10.引脚定义。主要针对芯片内部管脚进行描述，可以配合信号说明同时分析。
11.电阻。电阻旁边会标注大小。如图：电阻R0941的大小为10K欧。
总结：看懂电路图，并且能在实际工作中灵活运用，是一个专业维修员的基本要求。学会电路图的识别，并了解其电路原理，您就可以向更高一个层次迈进。
