OPPO R17手机拆机教程
来源：日期：2018-11-08 17:33 浏览：
OPPO R17已上市，接下来就是维修，在此给大家介绍该手机的拆机教程，希望对大家有帮助
老生常谈，拆机前首先将OPPO R17关机，然后使用卡针，将卡托取下。
OPPO R17的SIM卡槽为塑料材质，并不是主流手机中常见的金属，同时并没有安装橡胶保护套，细节上显得似乎有所不足。
分离后壳。OPPO R17采用双面玻璃+金属中框常见的三明治造型设计，机身表面没有任何固定螺丝，玻璃后盖主要是通过卡扣与胶粘与中框固定。OPPO R17玻璃后壳分离相对简单，借助吸盘、塑料拨片、薄刀片可以较为容易的分离，可以不进行加热软胶操作。
由于OPPO R17采用光感屏下指纹设计，因此玻璃后壳中没有了指纹传感器，这意味着后壳与主板之间没有排线连接，可以直接将后壳分离出来。
分离后壳后，就可以看到OPPO R17内部结构了。机身内部为传统的三段式结构，这也意味着分离主板和背面的难度不大。
拆卸电池。与大多数手机电池需要等到最后拆解不同，由于OPPO R17电池拆解比较简单，因此可以先断开电源排线，然后首先将电池拆卸下来。
OPPO R17内置电池额定容量为3415mAh，标称电压为3.85V，电池典型容量为3500mAh，由知名电池大厂，ATL生产。
拆卸上部大板、摄像头等。拆卸上班的大板，首先断开主板和副板、充电口之间的排线。
可以看到排线连接器上有泡棉保护，起到防水防尘的作用。

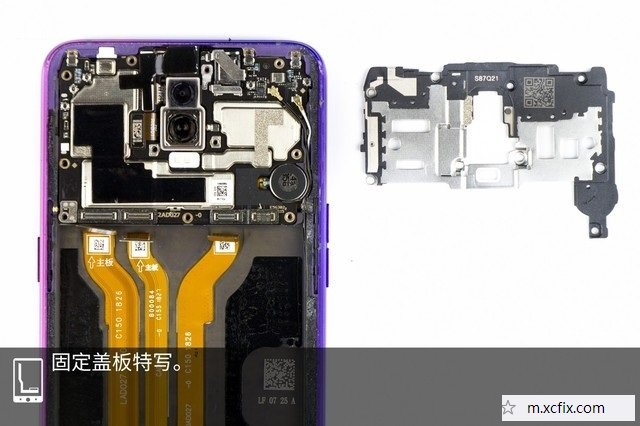

接下来拧下主板上方的固定螺丝，之后就可以分离主板、摄像头等元件，操作如下组图图解。
TP+屏下红外，除需上方的距离传感器外，屏幕下还封装了红外传感器，从亮屏到息屏使用屏幕触摸检测。从息屏到亮屏使用红外检测。红外传感器通过透光的AMOLED屏幕进行正常工作。
光线传感器与导光管位置重合，并非连为一体，而是采用可分设计。
下面具体看看细节图解。

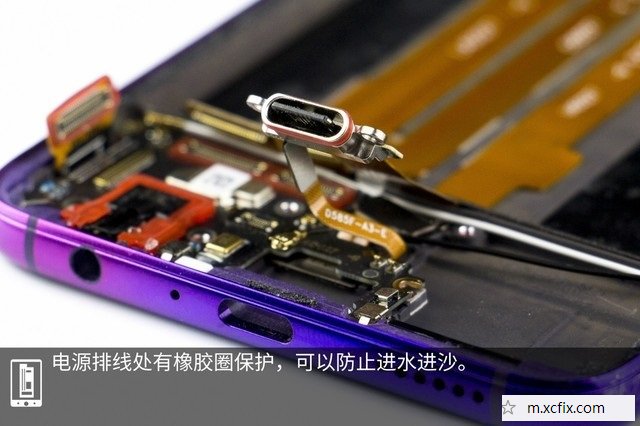

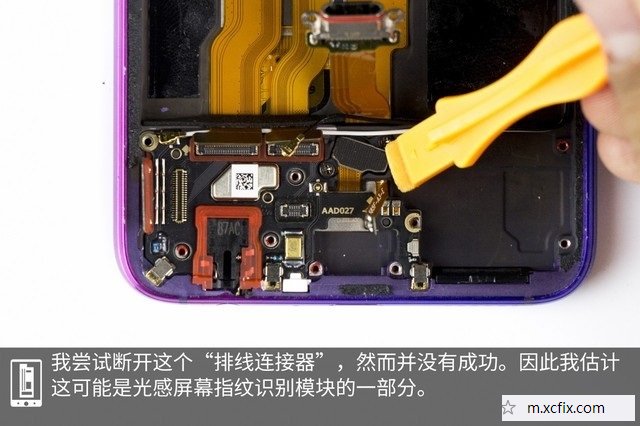

副板拆解。拆完上部大板，下面我们再来拆底部副板，首先去掉副板和扬声器上的螺丝。
OPPO R17拆机到这里就结束了，最后来看看剩余的细节部分。
屏下指纹拆解。OPPO R17光感屏下指纹还没有见到，如果需要进一步拆解，则需要暴力拆解屏幕，下面具体来看看。
OPPO R17采用了新思的光感屏幕指纹是被方案，可以实现0.41秒快速解锁，速度还是比较快的。下图为拆解下来的OPPO R17光感屏下指纹识别模块特写。
至此，OPPO R17拆解图解就算彻底结束了，该机机身共有2种23颗固定螺丝，拆解逻辑清晰，拆机难度相对不大，以下是OPPO R17拆解元件全家福。
从做工上来看，OPPO R17并非准旗舰机，因此相比OPPO Find X也显得存在一定的差距，比如后盖胶粘并不多，塑料SIM卡托等，另外内部石墨散热层也并不算多，但这可能与骁龙670低功耗有关。总的来说，OPPO R17内部做工上属于中等偏上水平，康宁六代玻璃、屏下指纹是加分项。
