OPPO Find X手机拆机教程
来源：日期：2018-11-08 17:33 浏览：
OPPO find X手机外观采用的是曲面全景屏，玻璃机身上加入了兰博基尼汽车中大量运用的碳纤维纹理，搭载的是高通骁龙845处理器。OPPO Find X内部设计、结构、做工如何？升降式设计是否容易进灰尘呢？接下来通过OPPO Find X拆机图解将找到这些问题的答案。
拆机工具：热风枪、吸盘、螺丝刀、镊子、拨片、卡针等。
第一步：关机取卡托
首先，将OPPO Find X关机，然后使用卡针，将底部的SIM卡托取下。
可以看到，OPPO Find X的SIM卡槽与大多数手机的卡槽显得不大一样。OPPO Find X的卡位为上下排列，而非传统的左右排布，有效的节省了机身的内部空间，红色的橡胶套则能起到一定的防水作用。
第二步：拆后壳

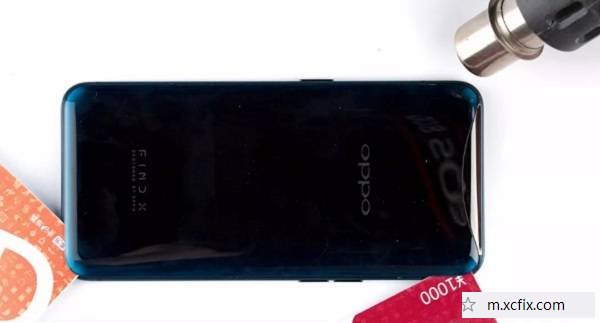

OPPO Find X在做工上预测会有很高的水准，因此拆机难度自然不小。根据以往拆玻璃旗舰机的惯例，做工好一些的机型，玻璃后壳通常会采用卡扣+胶粘双重固定方案。因此，首先我们需要借助热风枪，对Find X背面后壳边缘进行均匀加热，软化胶粘。
不得不说，OPPO Find X背壳底部的胶非常牢固，费了九年二虎之力，才使用吸盘吸出了一条小缝，并用撬片向两侧花开，并用薄卡片固定。由于背壳两侧，特别是顶部位置胶特别多，因此我们不得不用热风枪进行加入软化才行。
然后我们再次发现，即便是划开了背面三面的胶，依然没有办法将之与机身分离。于是厂商用塑料撬棒往你挑。果不其然，在双轨潜望结构下方，即红色区域内还有大量胶用来固定后壳，于是还需要将这部分胶挑开。
在经过试触后我们觉得背壳与跻身之间应该没有排线相连，毕竟没有指纹传感器，于是轻轻的将背壳掀开。
掀开背壳，我们可以看到OPPO Find X的内部结构依然是常见的三段式结构，红框内的部分应该就是双轨潜望结构了。
在玻璃后壳内部可以看出，底部和左侧边以及红框内点胶区域构成了一个闭环，可以保护内部元件。但在红框内双面胶区域的两侧，胶要少一些。随后我们会分析下这这片区域的防护。此外，我们可以看到背壳上有两大块泡棉用于缓存。
升起双轨潜望结构后发现，双轨潜望结构与机身之间由阻滞结构（红框）、两条排线（绿框）、马达（黄框）相连。
第三步：拆卸盖板
首先宁下机身上固定改版的螺丝。

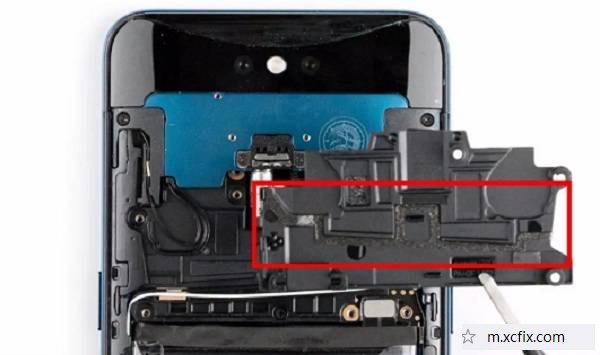

可以看到，这块固定改版与下方固定盖板可以镶嵌在一起，并留有同轴纹路。红框内的泡棉既可以用于防护，也能起到一定的缓冲作用。
第四步：断电拆电池
OPPO Find X电池相对比较好拆，首先拆电池。
OPPO Find X电池电量为3730毫安，充电限制电压4.4V，标准电压3.85V，额定电量3645毫安。
第五步：拆卸双轨潜望升降摄像头模块
取下马达与双轨潜望结构之间的垫片。
我们开始取下左右两侧的阻滞结构，由于同轴线从中穿过，所以要用尖嘴镊子将同轴线挑出。
现在取下阻滞结构。
将双轨潜望结构向前拔出，可以看到其排线在翻折后与主板相连并用塑料片固定，红框内则是双轨潜望结构的内部轨道。
因为双轨潜望结构与主板相连只能先把主板上第二块固定板取下，红框内的泡棉可以防止水和异物顺着缝隙损坏主板。
拆除双轨潜望结构步骤组图。
第六步：双轨潜望结构内部拆卸
先卸下双轨潜望结构的螺丝。
将盖板卸去。
断开前后摄像头的排线。
取下后置双摄，采用了1600万+2000万双摄，1600万主摄支持OIS光学防抖。
拆卸下顶部模块。
第七步：分离主板（主板拆卸）
去掉主板正面的散热贴，取下散热硅片。
红框：叠层封装的晓龙845平台和8G运存芯片；黄框：高通PMI8998电源IC；绿框：三星的128G内存芯片。
拆扬声器、副板和振动器。

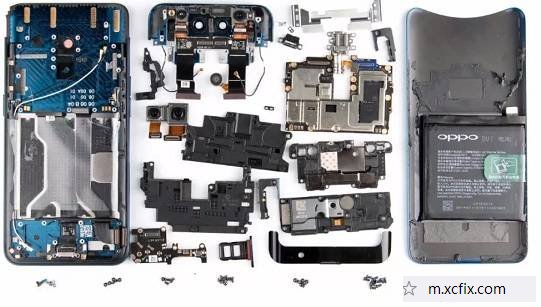

至此，OPPO Find X拆解完成，这可以说是我们拆过最复杂的安卓手机之一，机身共有4种41颗螺丝，零部件多拆坏的风险很大。
