vivo X23拆机教程
来源：日期：2018-11-08 17:33 浏览：
vivo X23采用了6.41英寸的水滴屏，搭载了高通骁龙670（64位八核）处理器，相机方面使用的前置1200万和后置1200万（IMX363）+ 1300万 双摄像头，3400mAh的电池容量，特色功能据说有全面屏、双摄像头、屏下指纹、人脸识别、HiFi音质，看到这里想必大家一定很想了解一下这款机器的内部结构如何吧？接下来小遍通过对vivo X23拆解来一探究竟吧。
下面进入正式拆解，首先准备拆解所需工具：吸盘、螺丝刀、塑料薄片、撬棒、镊子、卡针等。
vivo X23拆解方法/步骤：

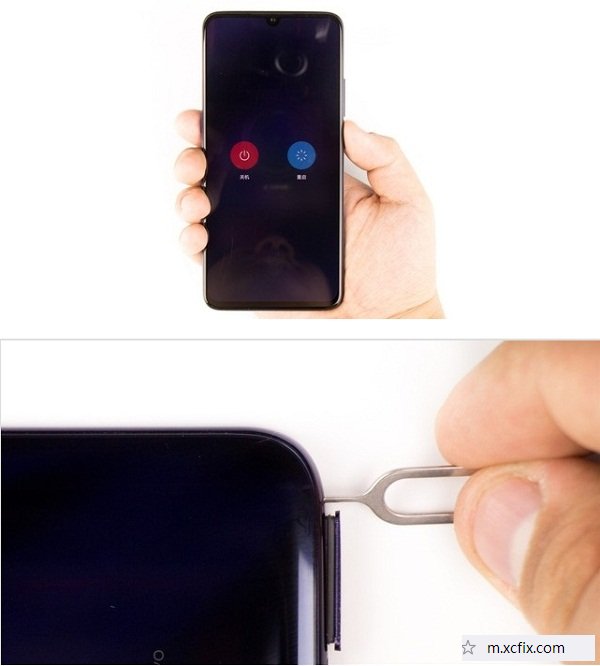

一、关机取卡槽
首先将vivo X23关机，然后使用卡针，将卡托取下。
二、拆后盖

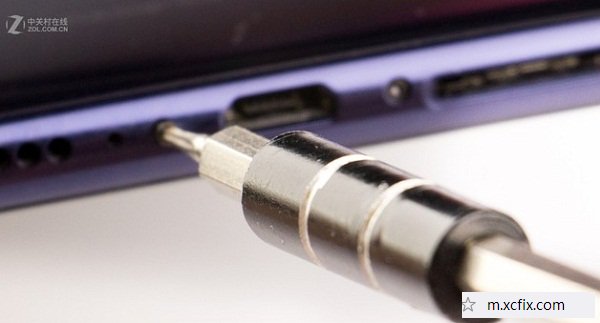

从以往的拆解经验来看，如今大多数玻璃机身手机，双面玻璃与金属中框均采用的是卡扣+胶粘固定方式，不过我们在vivo X23机身底部可以看到有2颗固定螺丝，相对来说比较少见。因此拆解第二步是先使用螺丝刀取下底部的2颗六角固定螺丝。

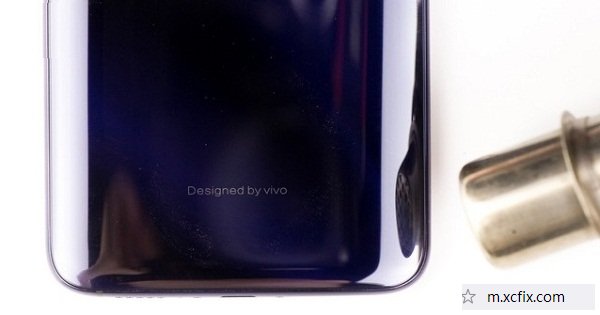

接下来使用热风枪对vivo X23后壳四周进行均匀加热，软化玻璃与中框固定的粘胶。

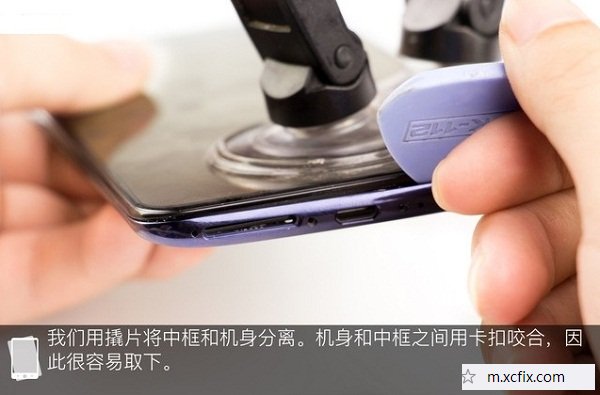

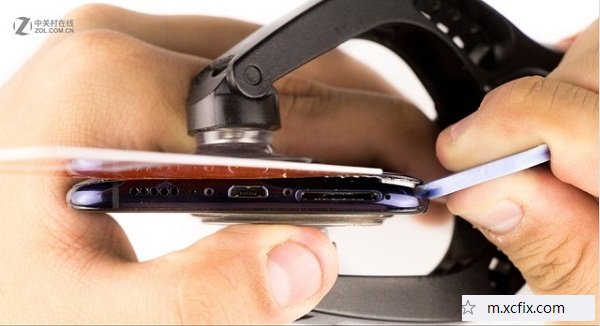

然后借助吸盘、塑料拨片分离后壳，具体操作是，先使用吸盘，吸开一条缝隙，然后借助拨片划开。

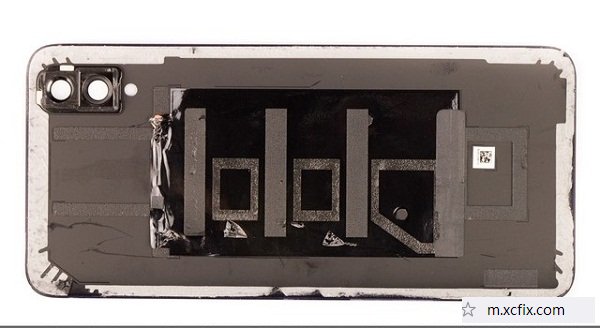

由于vivo X23配备屏下指纹，背面没有传统的指纹传感器，没有排线与后壳相连，因此分离还是比较轻松的。下图为拆下来的玻璃后盖内部特写，边缘白白的一圈为固定胶，中间的大面积黑色区域为石墨散热贴。

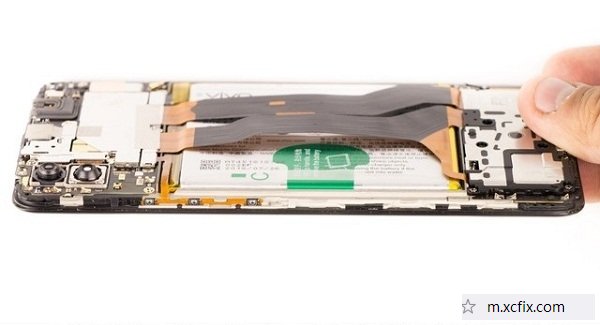

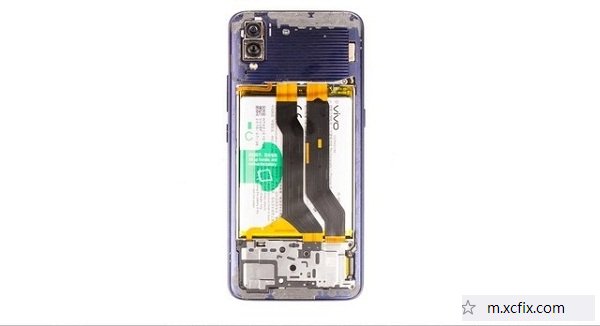

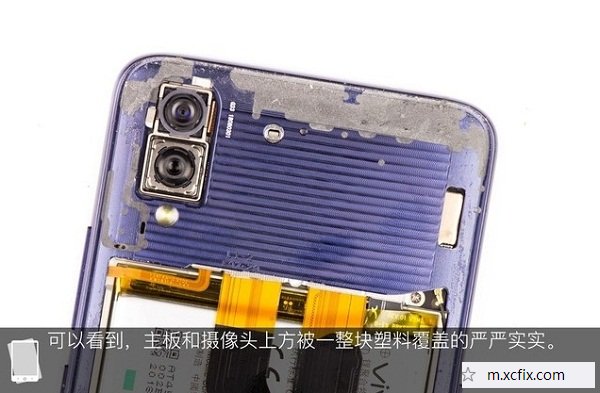

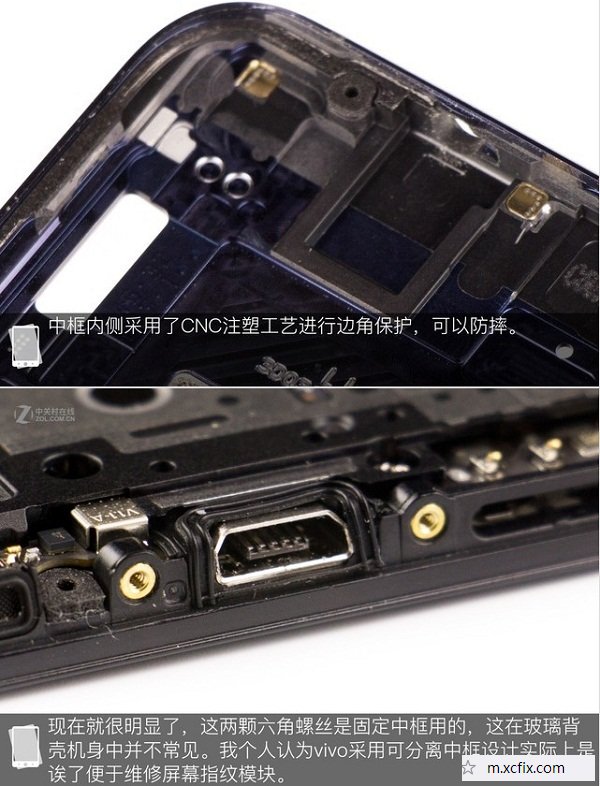

vivo X23内部的结构相对而言显得比较独特，主要在于其机身元件上方和机身四面为一体式中框，看样子必须将它分离才能愉快的拆解。
三、拆主板

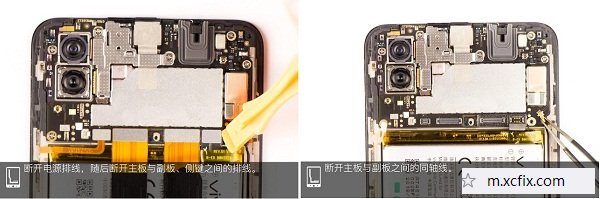

我们就可以按照常规拆机流行进行拆解了，主要步骤为断开排线，分离主板、电池和摄像头了。
四、拆电池

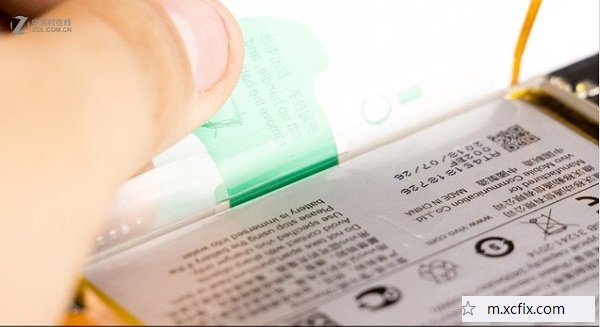

为了以防万一，决定先行取下电池。vivo X23的电池有快拆提手，拆卸电池难度并不大。

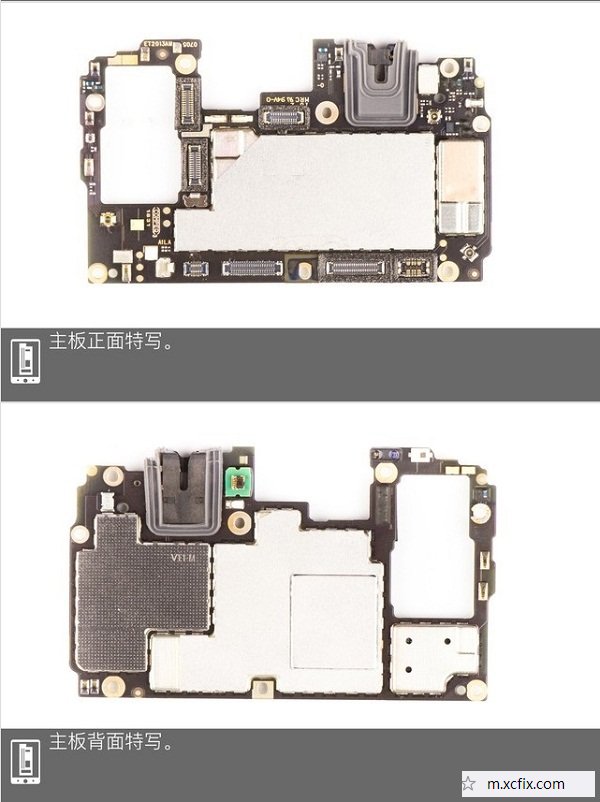

五、拆大板

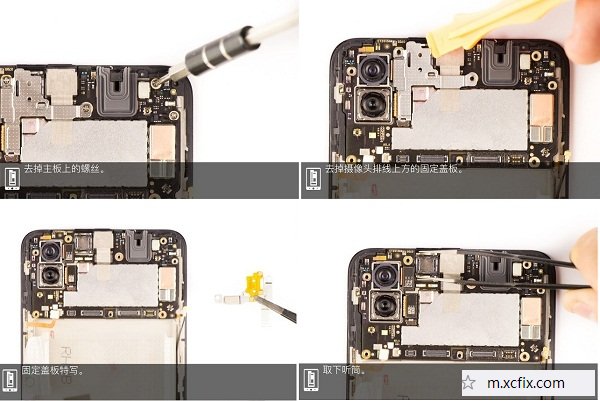

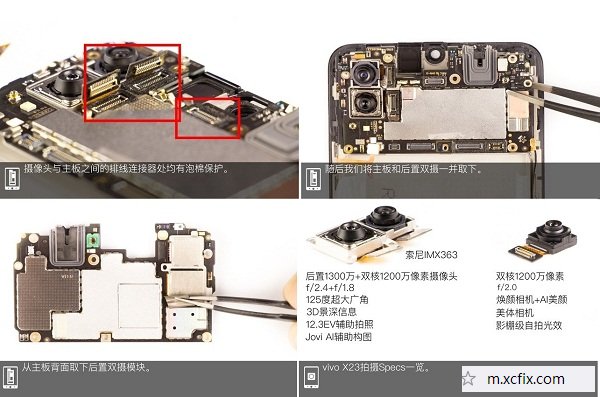

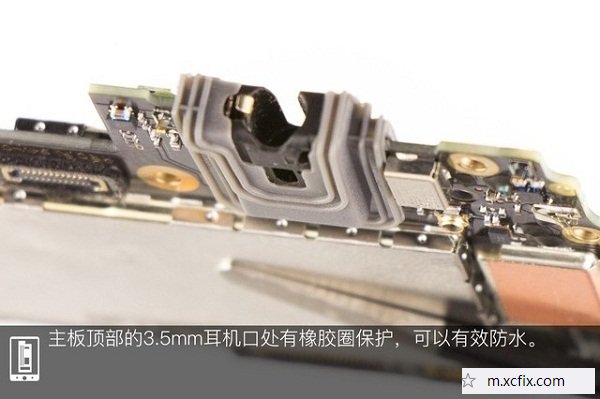

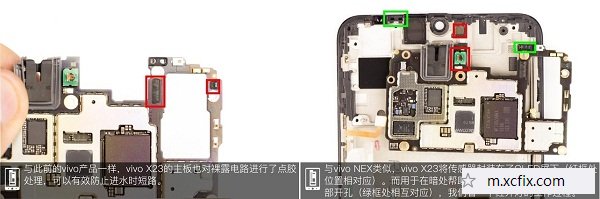

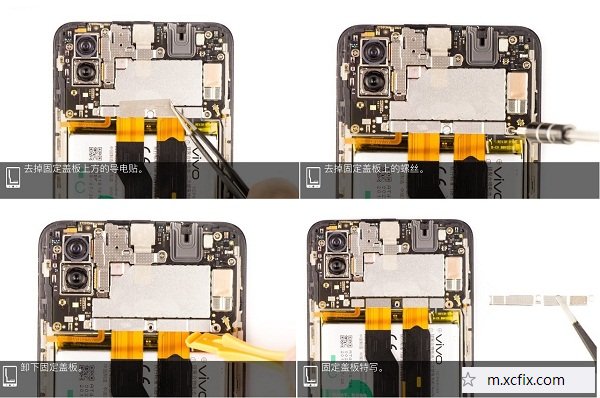

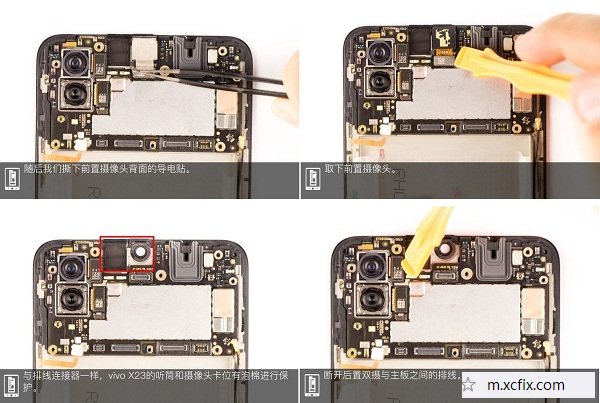

下面正式来拆主板部分，如下组图。

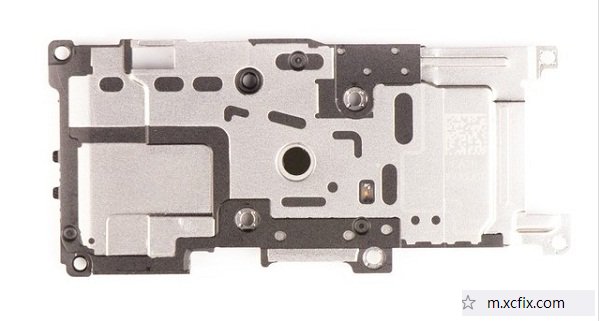

接下来去掉主板正面的金属盖板，可以看到下图红框里的屏蔽罩为渐变色，我咨询了知情人士，这可能是一种保护性的镀膜措施，但我本人认为不排除vivo采用了烤蓝工艺的可能。

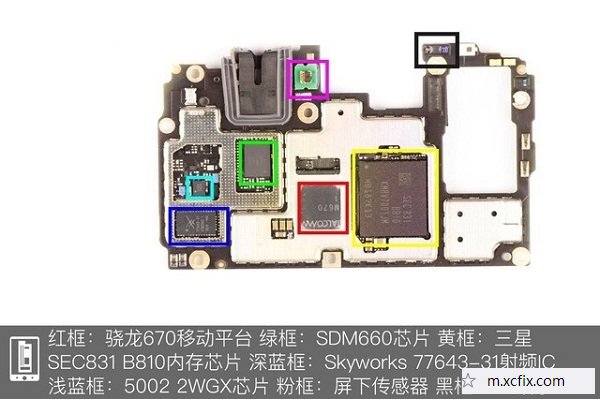

随后我们去掉一旁的散热铜片，然后去掉主板背面的两块金属盖板，并擦去SOC区域的散热硅脂。
六、拆副板

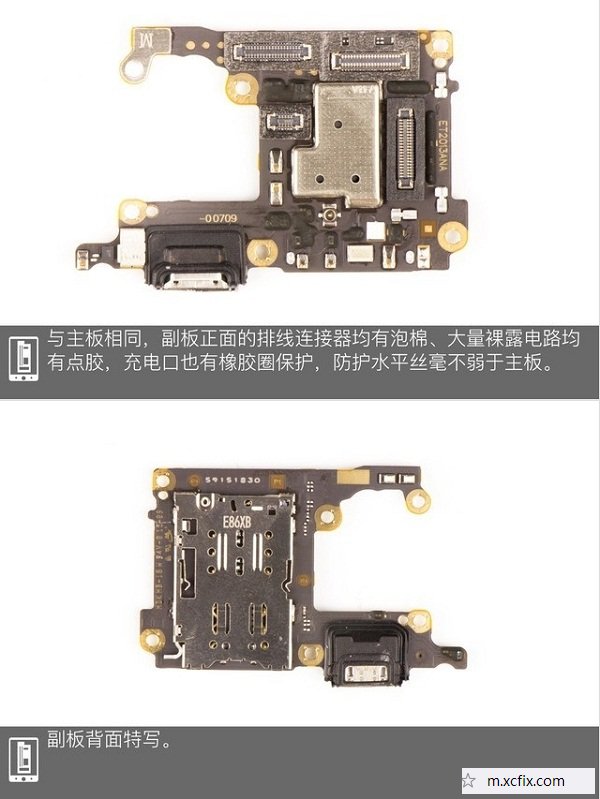

拆完大板，再来拆底部的副板，首先使用螺丝刀去掉副板上的固定螺丝。
首先拆除副板上的螺丝，取下扬声器。
随后断开主板、屏幕、屏幕指纹模块与副板之间的排线，再断开主板与副板的同轴线，取下副板。

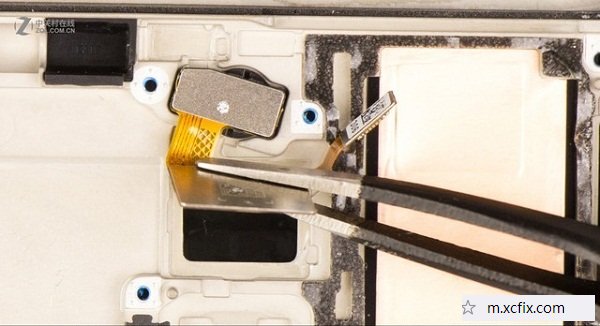

然后再取下vivo X23震动马达，这是一款转子马达，再去掉排线限位用的橡胶块。
七、拆屏下指纹模块

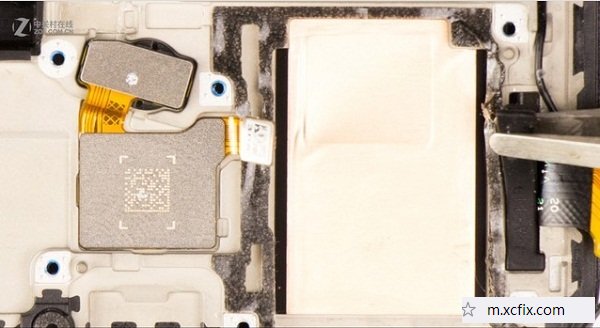

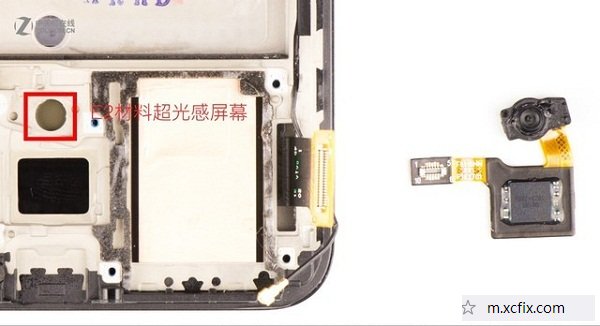

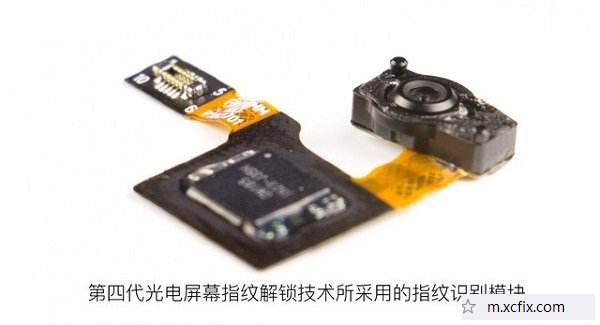

重头戏来看，vivo X23配备第四代光电屏幕指纹识别模块，本质上与摄像头类似，因此我们直接从后面将之取下。
vivo X23采用了汇顶的屏幕指纹识别方案，利用更薄的、可发光且透明的OLED屏幕来获取指纹信息，并通过E2材料超光感屏幕提高屏幕指纹采光率。
更奢侈的是用于屏幕指纹识别的摄像头，其光圈高达F/1.5，与现役的后置主摄像头最大光圈持平，进光量大，并可通过特征点增强提高识别率，还可以通过CMOD斜侧消除噪音、铝箔和摩尔纹。

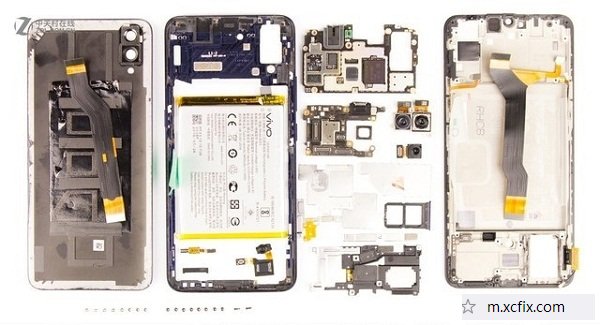

至此，vivo X23拆解到这里就结束了，最后附上vivo X23拆解全家福。
