苹果手机iPhone XS Max拆机教程
来源：日期：2018-11-08 17:33 浏览：
18.9.13日上市的iPhone XS Max，拥有6.5英寸的屏幕，后置双1200万像素广角及长焦镜头+前置700万像素摄像头，核心数：六核，不可拆卸式电池，想必大家一定想了解一下这款机器的内部做工怎样吧？接下来我们通过对iPhone XS Max拆解来一探究竟吧。
拆机所需工具：
五角螺丝刀、加热装置、吸盘、镊子、撬棒、卡针
iPhone XS Max拆机方法步骤图解：

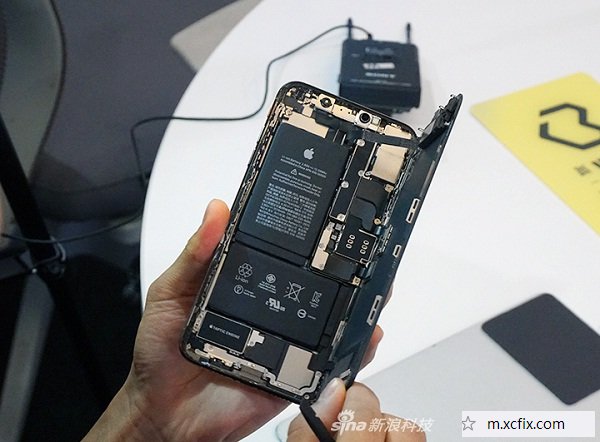

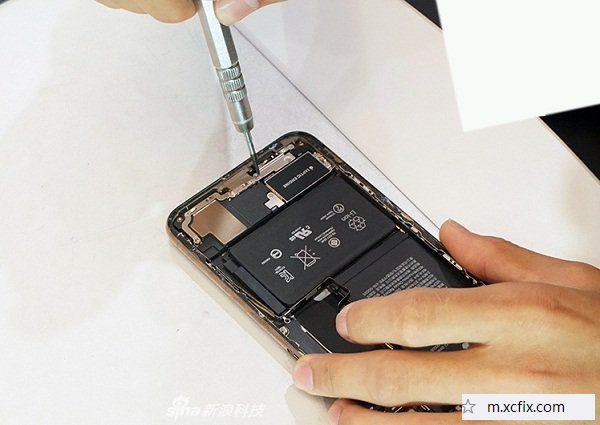

首先关机、取下SIM卡。整体布局上这代XS系列与我们去年拆解的X系列一致，去掉底部两根固定整体用长螺丝，扣动机身边缘卡扣，就能掀开后壳。今年整体升级到IP68级别防水，机身卡扣能看到的调整却不大。

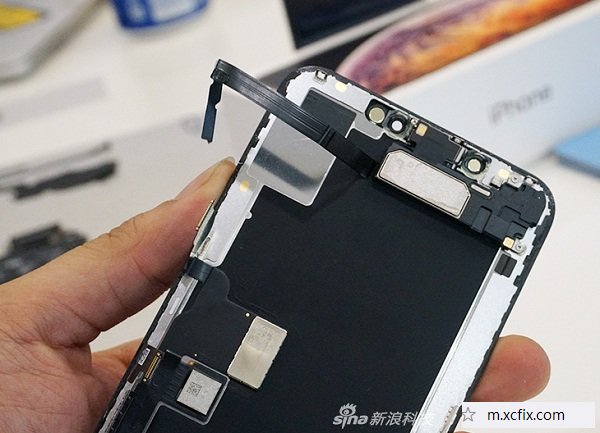

屏幕和机身由FPCB排线连接，顶部是扬声器、中间是压感。反过来我们能看到主板的布局情况。

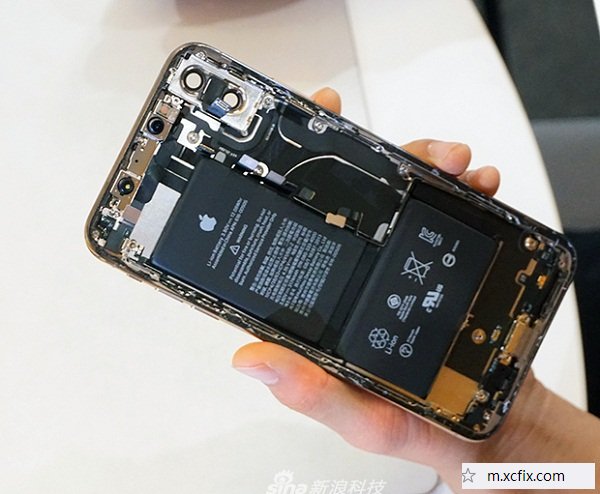

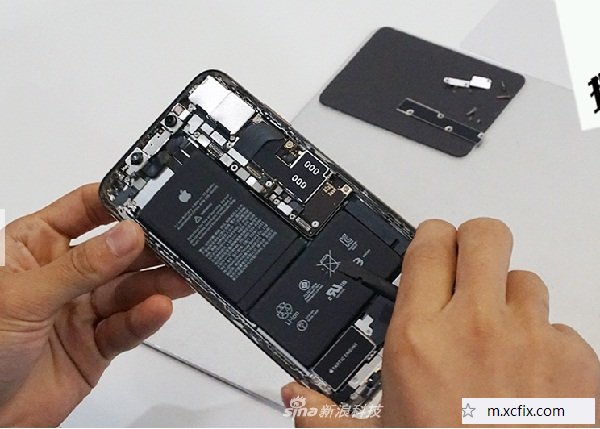

首先是整体布局，今年XS Max与X保持相同，不出意料我们没有拆开的iPhone XS也是如此。单独说XS Max我们能看到中间的L型串联电池、双层主板；顶部的双摄与Face ID；底部的线性震动马达和尾插。

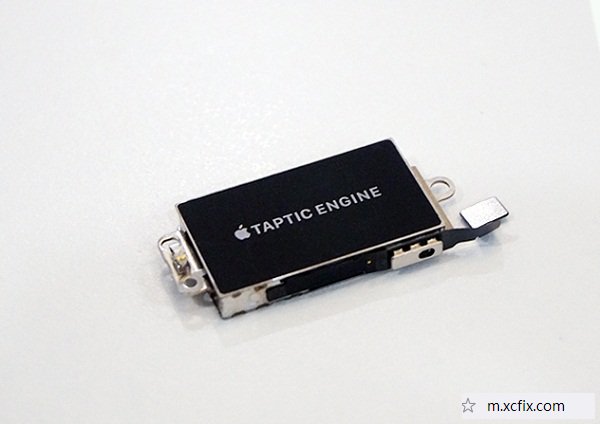

上一张Taptic Engine线性震动马达的独立照片，其实和上一张整体照一块看更明显——相比较此前的Taptic Engine来说，这次XS Max似乎有意缩减了体积上的宽度，进一步压缩了空间。

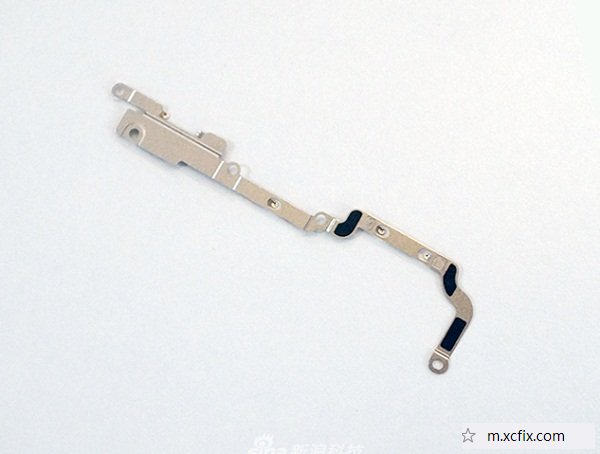

按照顺序我们来进行底部的整体拆卸，一般来说，尾插部分许多厂商会选择一整块塑料板来进行覆盖和固定。但是苹果为了压缩空间考虑，选择用一根金属框来把整个结构框起来。

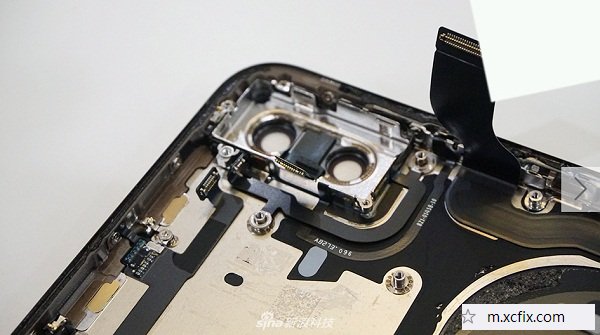

拉回来说镜头的部分，由于排线刚好和屏幕挨得比较近相，我们其实在拆开后盖以后顺手就做了这部分的整理。第一点是iPhone XS Max采用了闪光和镜头两条分别独立的排线来控制。这一点在其他设备上并不常见。我们来看下拆卸下来后的排线情况。
接下来是单独的镜头解析。首先是这两代产品苹果增加了长焦镜头（也就是我们一般说的副摄像头）的尺寸大小，提升了其成像能力。另外单独说这代产品广角镜头似乎也更大了一圈。如果说iPhone XS系列两颗镜头一致的话，那X与XS手机壳镜头不完美兼容的问题可能也就出在这了。
图10

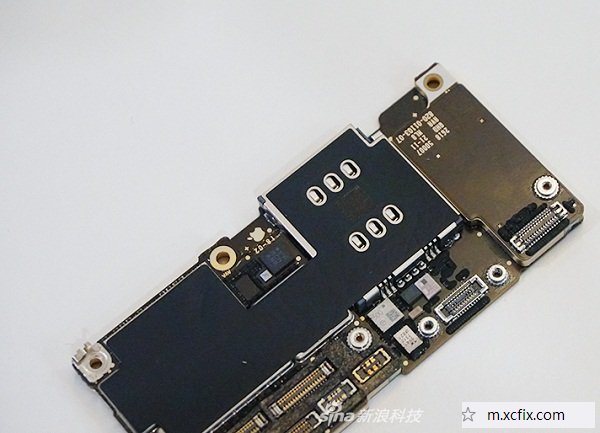

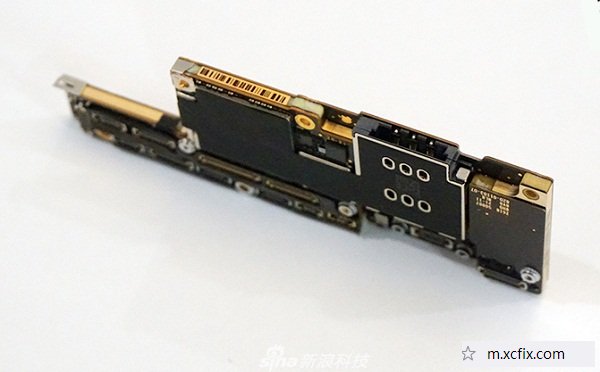

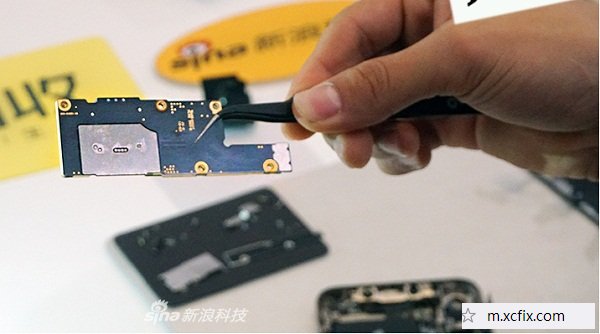

上三张高清图看下双层PCB主板结构，最明显区别是外侧的实体SIM卡插槽，因为正反插的设定其结构也做了调整。我们来看一下横向上双层主板的厚度情况。作为苹果技术上的集中展现，这种双层主板无疑是加工工艺和结构的挑战。
不过散热情况是双层主板设计相对比较弱的环节，这一代苹果在PCB的一侧选用了大量金属，一方面推测是加快热传导，使其导热传递的更均匀，一方面可能也是为了起到机身加固的作用。

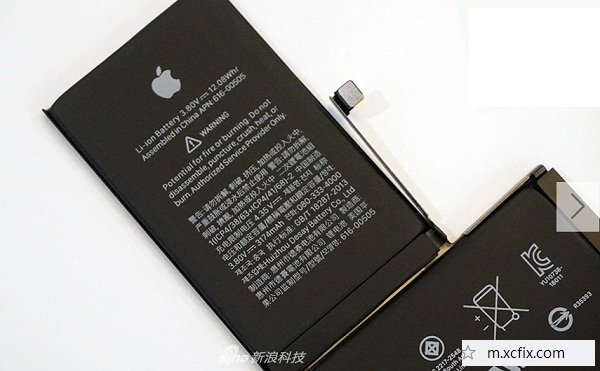

依旧是一拉胶固定的L型电池，机身空间更多，容量也更大：具体来说产品来自德赛电池有限公司，实际容量3174毫安时。官方数据说续航比iPhone X增加了一个半小时。

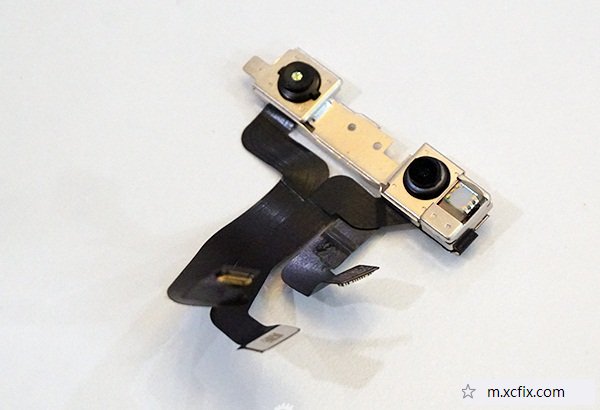

Face ID模块，原深感像头模组，从左到右依次红外像头、前置像头、点阵投影器，用于实现面容 ID解锁，景深自拍、Animoji等。
iPhone这两代的产品后壳的更换价格一直高居不下，其实和结构有关。在把主要零件拆卸下来后我们仔细看后壳还能发现中框/按键/防水胶圈/NFC和电磁感应线圈/以及一堆排线。以至于到了最后为了拆机还重新对后壳做了加热处理。

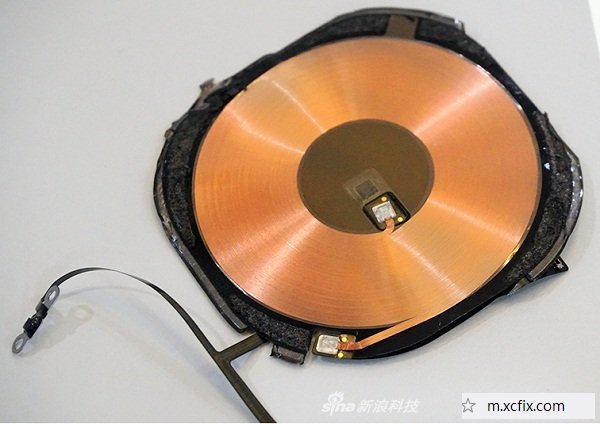

这么做主要是为了拆卸线圈来看下排线的连接情况。因为这代产品和X来说在这一区域的排线布局有细微差异。拆解后发觉，调整是为了满足“机身没电后依然可以刷公交卡”而准备。
从整体上看iPhone XS Max整体构造和去年类似，更大的机身空间给了手机塞下双卡/更大电池以及更多的天线溢出接口。另外正对散热，机身结构稳定等，这代产品做了细微调整。

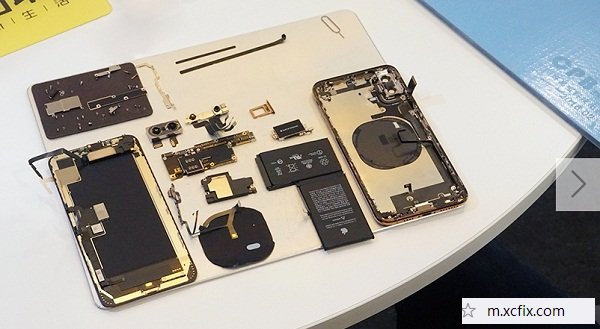

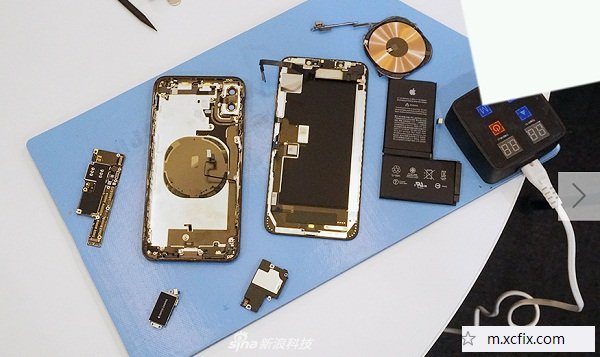

附iPhone XS Max拆解全家福：
