华为MATE30上市有几天了，新机的费用并不便宜、对于手机维修人员的我们来说又多了一款挣钱的旗舰机
今天匠巢维修学校唐老师拿到手机第一时间就给大家带来了该机的拆机教程，网上还没有哟

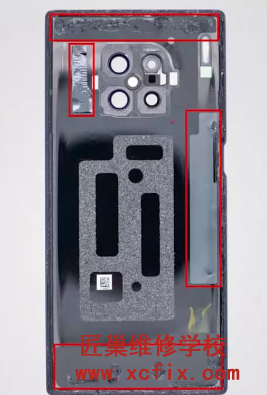

一。拆解后盖
1.先取下SIM卡

2.用90度热风对玻璃后盖加热3分钟

3.通过吸盘与敲片拆开后盖（一定要小心有胶水的，特别是摄像头处）


4.小心切开分离后盖


（有四处有点胶区域，拆机时注意，四摄内侧都设有泡沫，整个用一块金属加固，增加了后摄的结构强度）

二。拆解主板



1.卸下固定主板盖板的12颗螺丝，与左侧的3颗螺丝


2.撕开底部粘贴部分，并一起拿起盖板




（注意盖板左侧是与闪光灯排线相连的，千万不要把排线拆断了）


华为MATE30 摄像头BPB设有缓冲泡棉

3.拆开电池(华为MATE30 电池BPB设在左下方)


4.卸下电池排线下面的一颗十字螺丝，取出金属盖板

5.撬开屏幕与扬声器BTB

6.挑开RF接口并拉出天线

7依次挑开主FPC，主摄排线，并取下摄像头防滚架



（这是MATE 30摄像头参数）

8.挑开两个RF接口并拉出扣具，并取出前摄BPB金属盖板，姿态感应器，TOF镜头





mate 30 姿态感应器参数
9.取出主板






mate 30 pro 主板高清维修彩图
三。mage 30 pro 小组件的拆卸
主板的下方

SOC下方设有硅脂与导热板

采用铜管散热，做功到位


mate 30 pro 的前TOF发射器，与环境光传感器，距离感应器都在一块小板上

mate 30 pro 的红外发射器

拆卸mate 30 pro 屏幕发声组件

三。MATE30 PRO 副板的拆卸
1.取掉副板的7颗螺丝

2.取出盖板

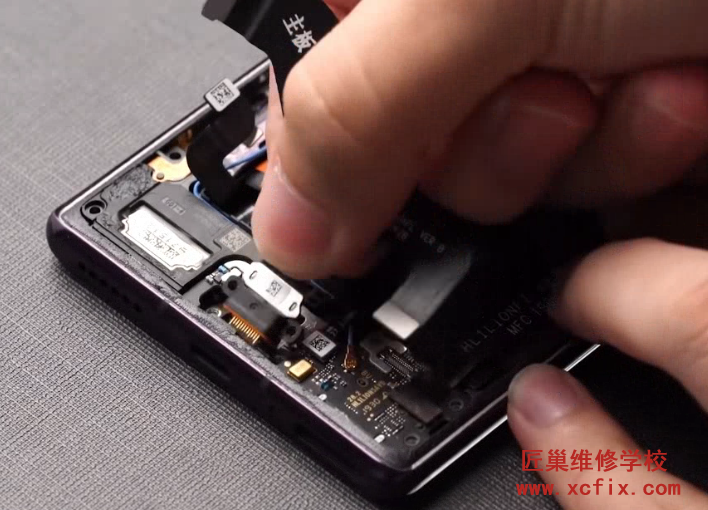

3.挑开TYPE-C的BTB，取出TYPE-C

4.挑开主FPC与指纹BPB


5.取出副板

今天唐老师就给大家讲到这里，有什么问题到匠巢维修学校VIP群里聊
